柱墩遇高低筏板的节点处理

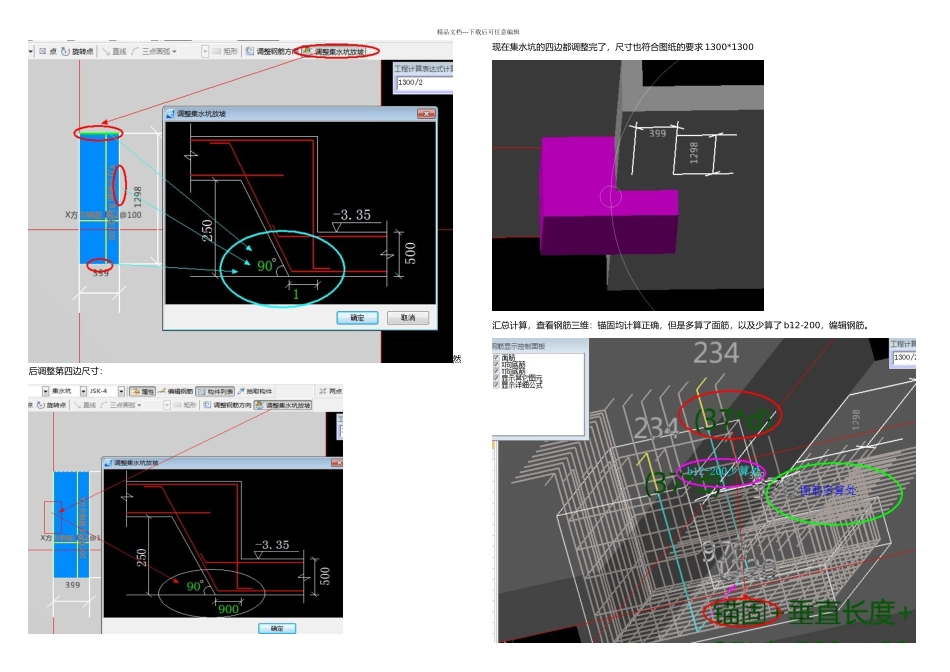

精品文档---下载后可任意编辑柱子为 500*500，两筏板高差问 550分析此图，假如根据常规下柱墩来定义的话，柱墩无法满足此图的构造要求，柱墩只是在高筏板或低筏板处，不能一部分在高筏板处一部分在低筏板处；假如根据桩承台来定义的话，更无法满足此配筋要求。有的网友就说根据下柱墩来定义，剩的钢筋在单构件中计算，但是通过我对广联达的讨论，发现满足此节点的构造要的只有两种方法：一是筏板变截面，二是集水坑，由于下柱墩为点性构件，所以只能用集水坑来处，用集水坑方案定下来以后，它的尺寸到底设置为多大？是柱子尺寸还是柱墩的尺寸？最厚确定了一个最佳尺寸为399*1298，为什么设置为这么个特别尺寸，下面为大家详解：新建集水坑如图，注意集水坑绘制在低筏板出！下面调整集水坑，使用调整集水坑放坡功能，使之尺寸符合图纸要求：精品文档---下载后可任意编辑然后调整第四边尺寸：现在集水坑的四边都调整完了，尺寸也符合图纸的要求 1300*1300汇总计算，查看钢筋三维：锚固均计算正确，但是多算了面筋，以及少算了 b12-200，编辑钢筋。精品文档---下载后可任意编辑删除多余面筋：增加侧面筋 b12-200完成锁定：到这里，这个特别构件的处理就算完成了，其实广联达软件提供的构件数量是有限的，但是通过构件的处理变换是无限的，能解决许多的问题，就等着你我去讨论，解决工程中的疑难节点。可能现在有的朋友还在疑惑，为什么开始要把集水坑的尺寸定义为 399*1298，原因有两点：精品文档---下载后可任意编辑1.为什么每边都差 1mm，这样定义可以完成对斜面钢筋 b12-200 计算，假如没有这 1mm，集水坑的这个边的出边距离就为 0，那么软件就会推断为这里没有斜面钢筋；如图，不进行 1mm 的调整，只有 900 边处进行 b12-200 计算，其他 3 边没有进行计算。2.为什么尺寸设为 399*1299，不设为其他尺寸，比如柱的尺寸：500*500其实设为其他尺寸单单对下柱墩的计算是正确的，但是只是对柱墩尺寸，图纸上还有个节点不知大家注意了吗，就是筏板的面筋与底筋的锚固，假如尺寸你只设为 500*500，那么筏板的面筋与底筋只会在 500*500 的范围变化，而不是整个柱墩 1300 的范围变化，所以为后续构件计算考虑及必须设为 399*1298。所以大家在经行构件的变换处理的时候，一定要为总体考虑，不要单单只考率这一个构件的局限性，也要对软件的各构件的相交扣减锚固做到心中有数。
