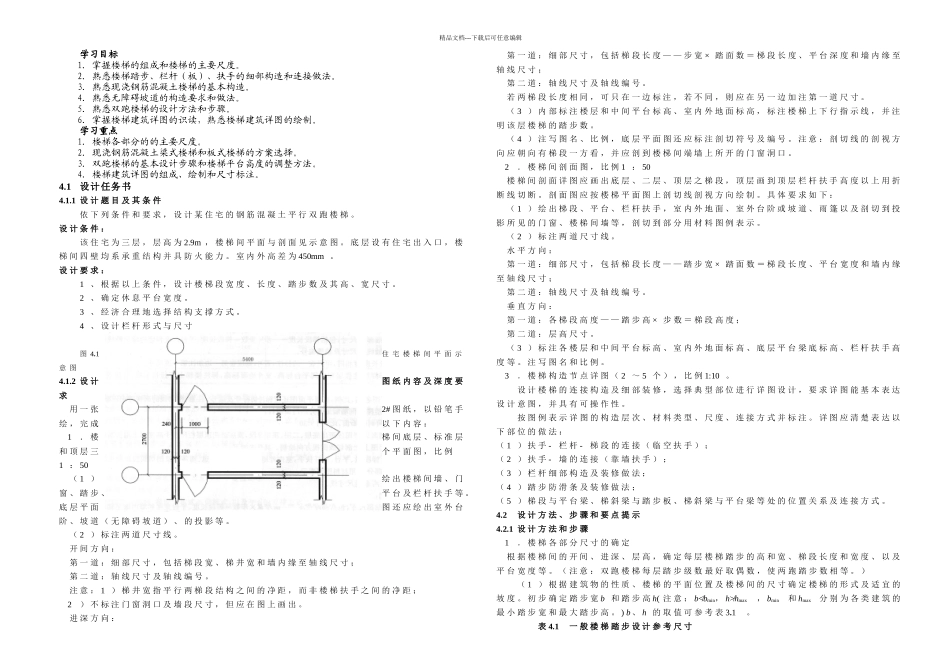

精品文档---下载后可任意编辑学习目标1. 掌握楼梯的组成和楼梯的主要尺度。2. 熟悉楼梯踏步、栏杆（板）、扶手的细部构造和连接做法。3. 熟悉现浇钢筋混凝土楼梯的基本构造。4. 熟悉无障碍坡道的构造要求和做法。5. 熟悉双跑楼梯的设计方法和步骤。6. 掌握楼梯建筑详图的识读，熟悉楼梯建筑详图的绘制。学习重点1. 楼梯各部分的的主要尺度。2. 现浇钢筋混凝土梁式楼梯和板式楼梯的方案选择。3. 双跑楼梯的基本设计步骤和楼梯平台高度的调整方法。4. 楼梯建筑详图的组成、绘制和尺寸标注。4.1 设计任务书4.1.1 设 计 题 目 及 其 条 件依 下 列 条 件 和 要 求 ， 设 计 某 住 宅 的 钢 筋 混 凝 土 平 行 双 跑 楼 梯 。设 计 条 件 ：该 住 宅 为 三 层 ， 层 高 为 2.9m ， 楼 梯 间 平 面 与 剖 面 见 示 意 图 。 底 层 设 有 住 宅 出 入 口 ， 楼梯 间 四 壁 均 系 承 重 结 构 并 具 防 火 能 力 。 室 内 外 高 差 为 450mm 。设 计 要 求 ：1 、 根 据 以 上 条 件 ， 设 计 楼 梯 段 宽 度 、 长 度 、 踏 步 数 及 其 高 、 宽 尺 寸 。2 、 确 定 休 息 平 台 宽 度 。3 、 经 济 合 理 地 选 择 结 构 支 撑 方 式 。4 、 设 计 栏 杆 形 式 与 尺 寸图 4.1住 宅 楼 梯 间 平 面 示意 图4.1.2 设 计图 纸 内 容 及 深 度 要求 用 一 张2# 图 纸 ， 以 铅 笔 手绘 ， 完 成以 下 内 容 ： 1． 楼梯 间 底 层 、 标 准 层和 顶 层 三个 平 面 图 ， 比 例1 ： 50 （ 1 ）绘 出 楼 梯 间 墙 、 门窗 、 踏 步 、平 台 及 栏 杆 扶 手 等 。底 层 平 面图 还 应 绘 出 室 外 台阶 、 坡 道 （ 无 障 碍 坡 道 ） 、 的 投 影 等 。 （ 2 ） 标 注 两 道 尺 寸 线 。 开 间 方 向 ： 第 一 道 ： 细 部 尺 寸 ， 包 括 梯 段 宽 、 梯 井 宽 和 墙 内 缘 至 轴 线 尺 寸 ； 第 二 道 ： 轴 线 尺 寸 及 轴 线 编 号 。 注 意 ： 1 ） 梯 井 宽 指 平 行 两 梯 段 结 构 之 间 的 净 距 ， 而 非 楼 梯 扶 手 之 间 的 净 距 ； 2） 不 ...
