模具设计滑块结构技巧汇总

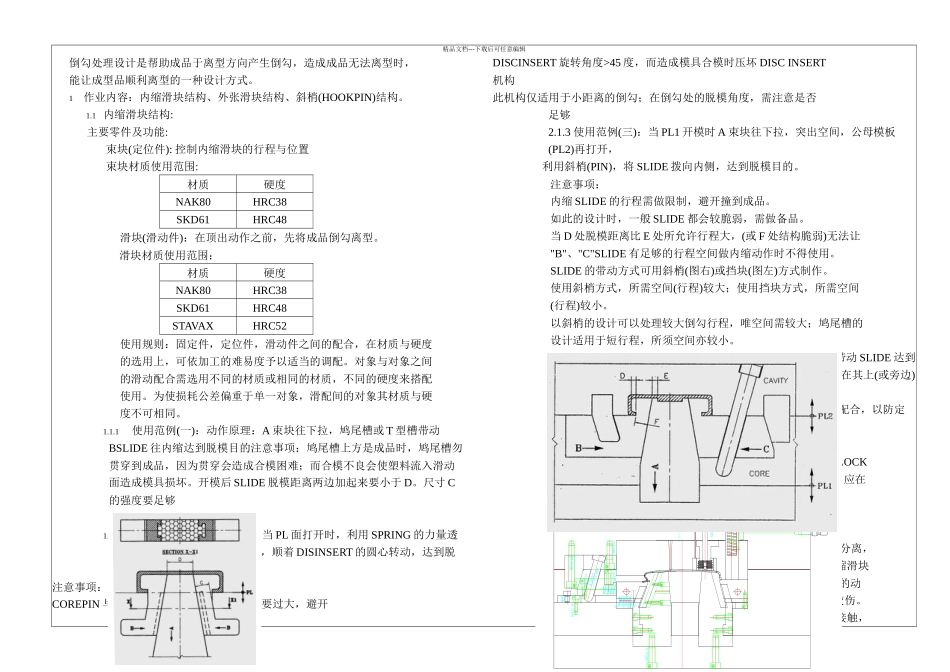

模具设计滑块结构技巧汇总_第1页
1/4

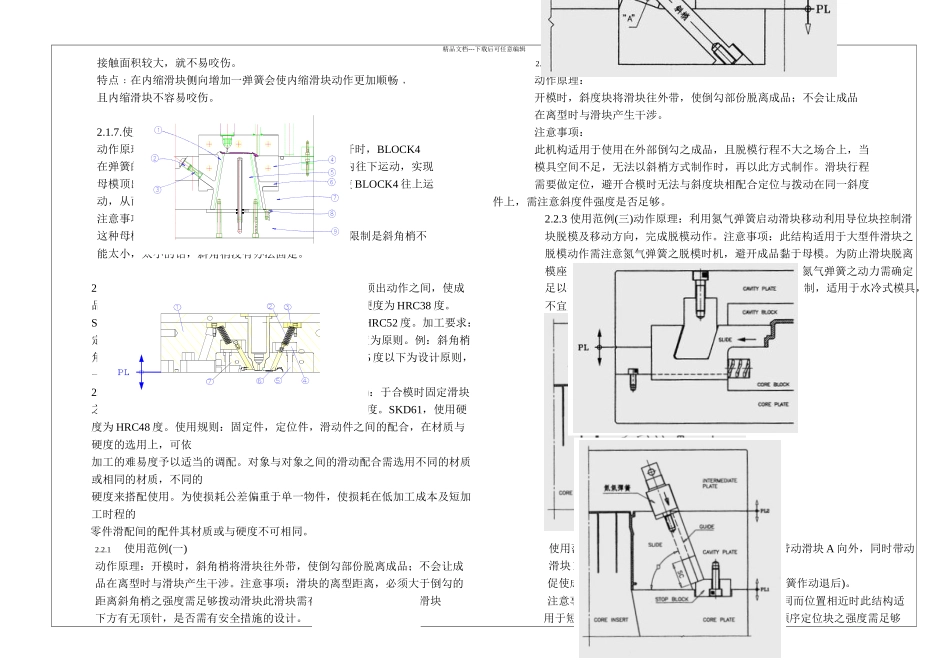

模具设计滑块结构技巧汇总_第2页
2/4

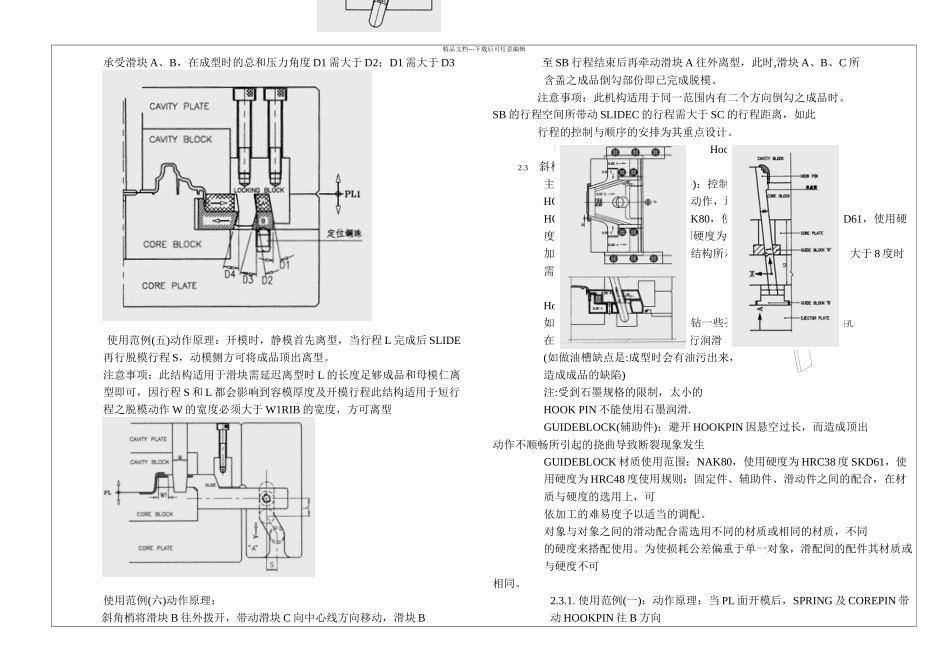

模具设计滑块结构技巧汇总_第3页
3/4
精品文档---下载后可任意编辑倒勾处理设计是帮助成品于离型方向产生倒勾,造成成品无法离型时,能让成型品顺利离型的一种设计方式。1作业内容:内缩滑块结构、外张滑块结构、斜梢(HOOKPIN)结构。1.1 内缩滑块结构:主要零件及功能:束块(定位件): 控制内缩滑块的行程与位置束块材质使用范围:材质硬度NAK80HRC38SKD61HRC48滑块(滑动件):在顶出动作之前,先将成品倒勾离型。滑块材质使用范围:材质硬度NAK80HRC38SKD61HRC48STAVAXHRC52使用规则:固定件,定位件,滑动件之间的配合,在材质与硬度的选用上,可依加工的难易度予以适当的调配。对象与对象之间的滑动配合需选用不同的材质或相同的材质,不同的硬度来搭配使用。为使损耗公差偏重于单一对象,滑配间的对象其材质与硬度不可相同。1.1.1使用范例(一):动作原理:A 束块往下拉,鸠尾槽或 T 型槽带动BSLIDE 往内缩达到脱模目的注意事项:鸠尾槽上方是成品时,鸠尾槽勿贯穿到成品,因为贯穿会造成合模困难;而合模不良会使塑料流入滑动面造成模具损坏。开模后 SLIDE 脱模距离两边加起来要小于 D。尺寸 C的强度要足够1.1.2使用范例(二):动作原理:当 PL 面打开时,利用 SPRING 的力量透过 COREPIN 推动 DISCINSERT,顺着 DISINSERT 的圆心转动,达到脱模目的。注意事项:COREPIN 与 DISCINSERT 配合的 A 间隙不要过大,避开DISCINSERT 旋转角度>45 度,而造成模具合模时压坏 DISC INSERT机构此机构仅适用于小距离的倒勾;在倒勾处的脱模角度,需注意是否足够2.1.3 使用范例(三):当 PL1 开模时 A 束块往下拉,突出空间,公母模板(PL2)再打开,利用斜梢(PIN),将 SLIDE 拨向内侧,达到脱模目的。注意事项:内缩 SLIDE 的行程需做限制,避开撞到成品。如此的设计时,一般 SLIDE 都会较脆弱,需做备品。当 D 处脱模距离比 E 处所允许行程大,(或 F 处结构脆弱)无法让"B"、"C"SLIDE 有足够的行程空间做内缩动作时不得使用。SLIDE 的带动方式可用斜梢(图右)或挡块(图左)方式制作。使用斜梢方式,所需空间(行程)较大;使用挡块方式,所需空间(行程)较小。以斜梢的设计可以处理较大倒勾行程,唯空间需较大;鸠尾槽的设计适用于短行程,所须空间亦较小。2.1.4 使用范例(四):动作原理:当 PL 面打开时,利用斜梢带动 SLIDE 达到脱模目的注意事项:SLIDE 范围内若有 RIB 或 BOSS 需设法在其上(或旁边)加上顶出梢避开成品黏公模在 SLIDE 范围内...
