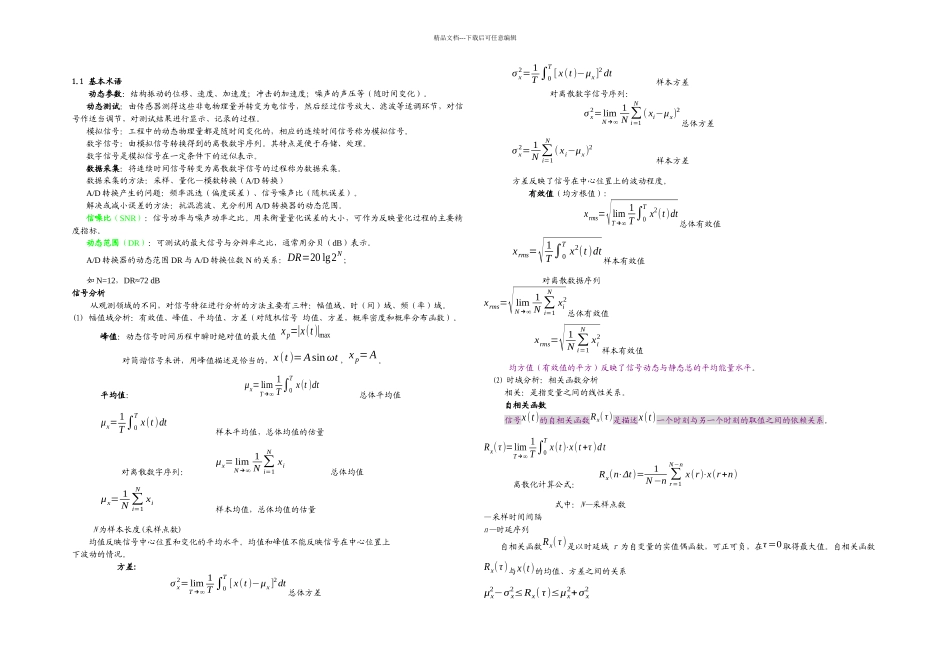

精品文档---下载后可任意编辑1.1 基本术语动态参数:结构振动的位移、速度、加速度;冲击的加速度;噪声的声压等(随时间变化)。动态测试:由传感器测得这些非电物理量并转变为电信号,然后经过信号放大、滤波等适调环节,对信号作适当调节,对测试结果进行显示、记录的过程。模拟信号:工程中的动态物理量都是随时间变化的,相应的连续时间信号称为模拟信号。数字信号:由模拟信号转换得到的离散数字序列。其特点是便于存储、处理。数字信号是模拟信号在一定条件下的近似表示。数据采集:将连续时间信号转变为离散数字信号的过程称为数据采集。数据采集的方法:采样、量化—模数转换(A/D 转换)A/D 转换产生的问题:频率混迭(偏度误差)、信号噪声比(随机误差)。解决或减小误差的方法:抗混滤波、充分利用 A/D 转换器的动态范围。信噪比(SNR):信号功率与噪声功率之比。用来衡量量化误差的大小,可作为反映量化过程的主要精度指标。动态范围(DR):可测试的最大信号与分辨率之比,通常用分贝(dB)表示。A/D 转换器的动态范围 DR 与 A/D 转换位数 N 的关系:DR=20 lg2N;如 N=12,DR≈72 dB信号分析从观测领域的不同,对信号特征进行分析的方法主要有三种:幅值域、时(间)域、频(率)域。(1) 幅值域分析:有效值、峰值、平均值、方差(对随机信号 均值、方差,概率密度和概率分布函数)。峰值:动态信号时间历程中瞬时绝对值的最大值 x p=|x(t)|max对简谐信号来讲,用峰值描述是恰当的,x(t )=Asinωt ,x p=A 。平均值:μx=limT →∞1T∫0Tx(t )dt总体平均值μx= 1T∫0T x(t )dt样本平均值,总体均值的估量对离散数字序列:μx= limN →∞1N ∑i=1Nxi总体均值μx= 1N ∑i=1Nxi样本均值,总体均值的估量 N 为样本长度(采样点数)均值反映信号中心位置和变化的平均水平。均值和峰值不能反映信号在中心位置上下波动的情况。方差:σ x2= limT →∞1T ∫0T [ x(t )−μx]2dt总体方差σ x2= 1T ∫0T [ x(t )−μx]2 dt样本方差对离散数字信号序列:σ x2=limN →∞1N ∑i=1N( xi−μx)2总体方差σ x2= 1N ∑i=1N( xi−μx)2样本方差方差反映了信号在中心位置上的波动程度。有效值(均方根值):xrms=√limT →∞1T∫0T x2(t )dt总体有效值xrms=√1T∫0T x2(t )dt样本有效值对离散数据序列xrms=√ limN →∞1N ∑i=1Nxi2总体有效值xrms=√1N ∑i=1Nxi2样本有效值均方值(...
