模拟电子技术基础课程作业

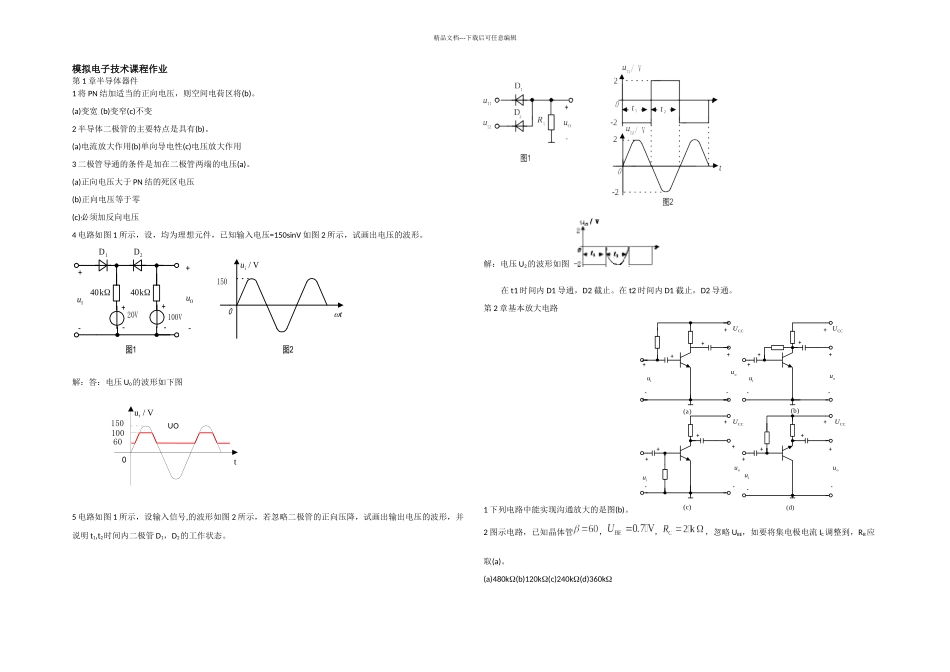

0uiV/t150 10060UO精品文档---下载后可任意编辑模拟电子技术课程作业第 1 章半导体器件1 将 PN 结加适当的正向电压，则空间电荷区将(b)。(a)变宽 (b)变窄(c)不变2 半导体二极管的主要特点是具有(b)。(a)电流放大作用(b)单向导电性(c)电压放大作用3 二极管导通的条件是加在二极管两端的电压(a)。(a)正向电压大于 PN 结的死区电压(b)正向电压等于零(c)必须加反向电压4 电路如图 1 所示，设，均为理想元件，已知输入电压=150sinV 如图 2 所示，试画出电压的波形。解：答：电压 U0的波形如下图5 电路如图 1 所示，设输入信号,的波形如图 2 所示，若忽略二极管的正向压降，试画出输出电压的波形，并说明 t1,t2时间内二极管 D1，D2的工作状态。解：电压 U2的波形如图在 t1 时间内 D1 导通，D2 截止。在 t2 时间内 D1 截止，D2 导通。第 2 章基本放大电路1 下列电路中能实现沟通放大的是图(b)。2 图示电路，已知晶体管，，，忽略 UBE，如要将集电极电流 IC调整到，RB应取(a)。(a)480k(b)120k(c)240k(d)360k20V100V0uIuiV/tD2D140k40k150uO+- 1图+- 2图+-+-++++++++UCCuoUCCUCCUCC( )a( )b(c)(d)+-+-+-+-+-+-+-+-uiuiuououiuoui++++RCRETUCC12V1k2k40-RB23 9. kUB 2BUCUE图 4-1RCRETUCC12V1k2k40-RB120kUBUCUE图 4-2精品文档---下载后可任意编辑3 固定偏置放大电路中，晶体管的 β＝50，若将该管调换为 β=80 的另外一个晶体管，则该电路中晶体管集电极电流 IC 将(a)。(a)增加 (b)减少(c)基本不变4 分压式偏置放大电路如图所示，晶体 T 的，，试求当 RB1，RB2 分别开路时各电极的电位（UB，UC，UE）。并说明上述两种情况下晶体管各处于何种工作状态。解：解：（1）当 RB1断开，直流通路如下图 4-1：UB=0V, 三极管 T 处于截止区，T 相当于一个开关断开，UC=12V，UE=0V。（2）当 RB2断开,直流通路如下图：I B⋅RB1+U BE+(1+β)⋅I B⋅R E=U CCI B=UCC−¿UBERB1+(1+β)⋅RE¿I B=12−0.720×103+(1+40)×1×103=185μAI C=β⋅I B=40×185=7.4mA这时I C⋅(R C+R E)=22.2V >12V=U CC ，显然不成立，因此这时三极管 T 处于饱和区，三极管的集电极和发射极近似短路，三极管类似于一个开关导通。I E≈U CCR C+R E=122000+1000 =4 mAU C≈U E=I E⋅R E=4×1=4VU B=U BE+U E=4+0.7=4.7V 。5 放大电路如图所示,已知晶体管的输入电阻，电流放...
