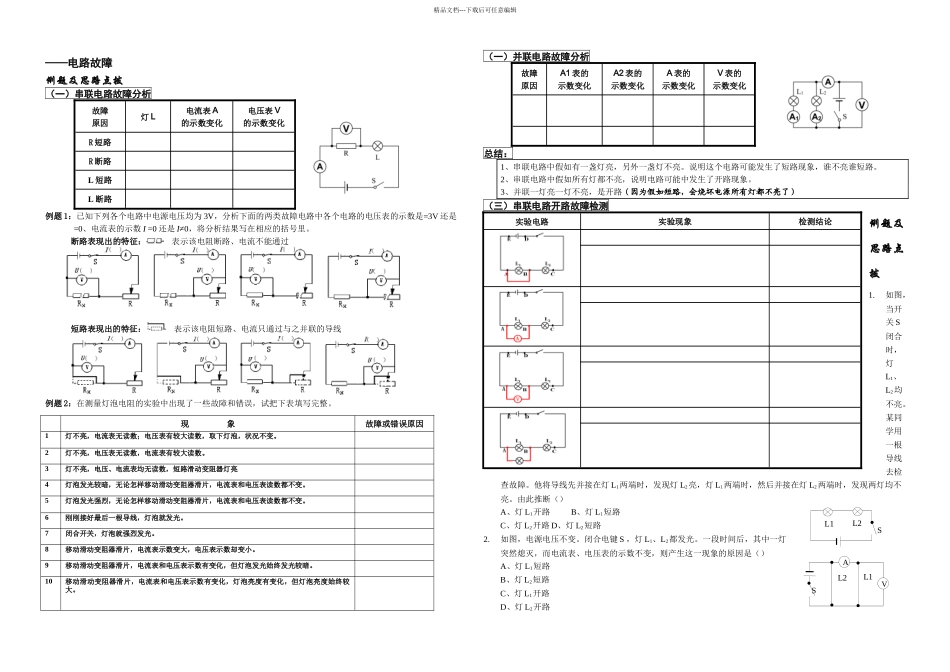

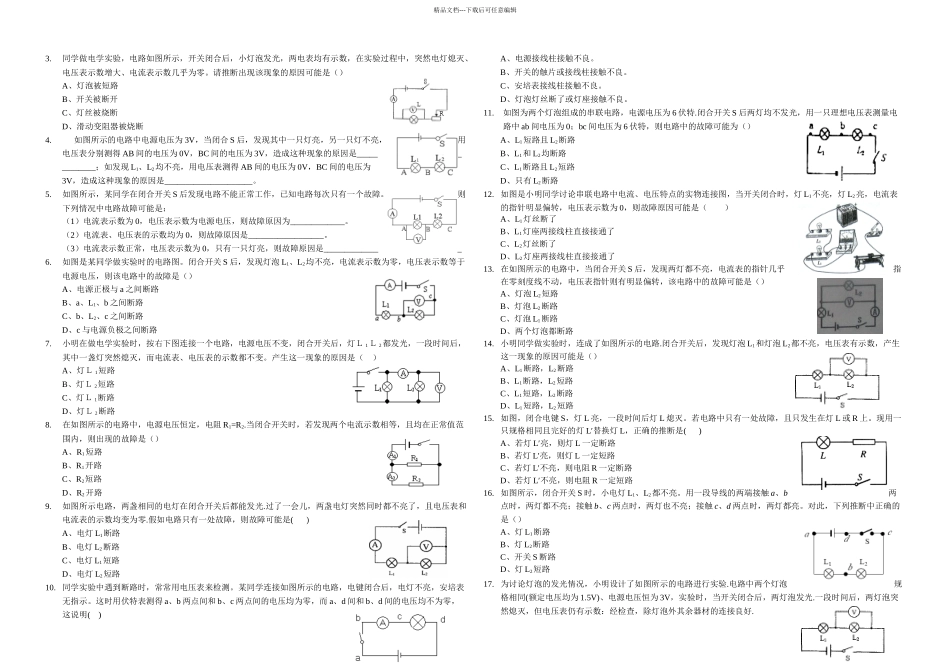

L1L2SAVL1L2S精品文档---下载后可任意编辑——电路故障例题及思路点拨（一）串联电路故障分析故障原因灯 L电流表 A的示数变化电压表 V的示数变化R 短路R 断路L 短路L 断路例题 1：已知下列各个电路中电源电压均为 3V，分析下面的两类故障电路中各个电路的电压表的示数是=3V 还是=0、电流表的示数 I =0 还是 I≠0，将分析结果写在相应的括号里。断路表现出的特征： 表示该电阻断路、电流不能通过短路表现出的特征： 表示该电阻短路、电流只通过与之并联的导线例题 2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。（一）并联电路故障分析故障原因A1 表的示数变化A2 表的示数变化A 表的示数变化V 表的示数变化总结：1、串联电路中假如有一盏灯亮，另外一盏灯不亮。说明这个电路可能发生了短路现象，谁不亮谁短路。2、串联电路中假如所有灯都不亮，说明电路可能中发生了开路现象。3、并联一灯亮一灯不亮，是开路（因为假如短路，会烧坏电源所有灯都不亮了）（三）串联电路开路故障检测例题及思路点拨1.如图，当开关 S闭合时，灯L1、L2均不亮。某同学用一根导线去检查故障。他将导线先并接在灯 L1两端时，发现灯 L2亮，灯 L1两端时，然后并接在灯 L2两端时，发现两灯均不亮。由此推断（）A、灯 L1开路 B、灯 L1短路C、灯 L2开路 D、灯 L2短路2.如图，电源电压不变。闭合电键 S ，灯 L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（）A、灯 L1短路B、灯 L2短路C、灯 L1开路D、灯 L2开路现 象故障或错误原因1灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。2灯不亮，电压表无读数，电流表有较大读数。3灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮4灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。5灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。6刚刚接好最后一根导线，灯泡就发光。7闭合开关，灯泡就强烈发光。8移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。9移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。10移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化，但灯泡亮度始终较大。实验电路实验现象检测结论 精品文档---下载后可任意编辑3.同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均...
