款重庆长安志翔蓄电池系统维修手册

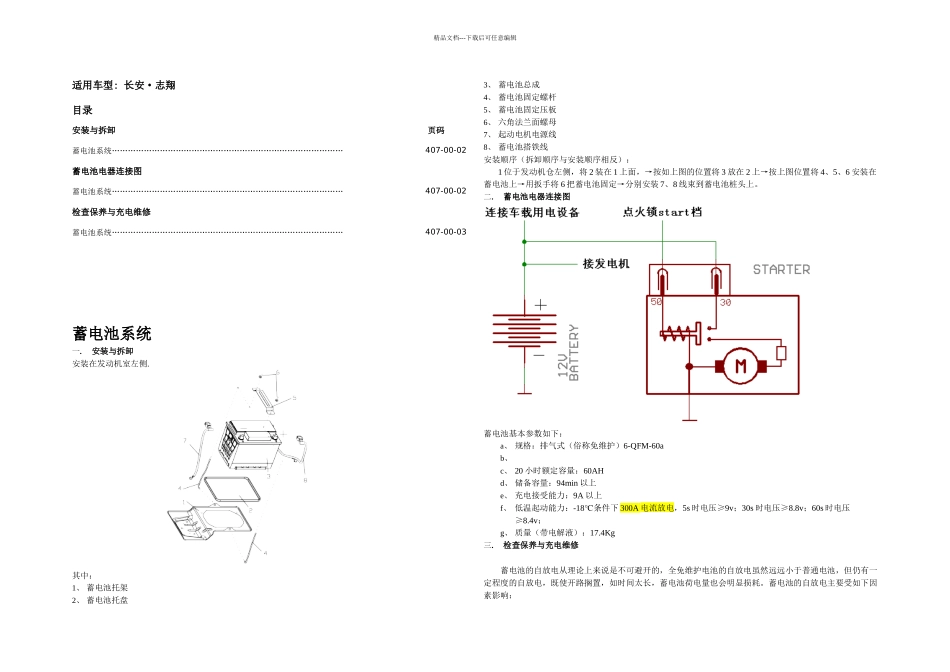

款重庆长安志翔蓄电池系统维修手册_第1页
1/2
款重庆长安志翔蓄电池系统维修手册_第2页
2/2
精品文档---下载后可任意编辑适用车型: 长安·志翔目录安装与拆卸页码蓄电池系统……………………………………………………………………………407-00-02蓄电池电器连接图蓄电池系统……………………………………………………………………………407-00-02检查保养与充电维修蓄电池系统……………………………………………………………………………407-00-03蓄电池系统一.安装与拆卸安装在发动机室左侧.其中:1、 蓄电池托架2、 蓄电池托盘3、 蓄电池总成4、 蓄电池固定螺杆5、 蓄电池固定压板6、 六角法兰面螺母7、 起动电机电源线8、 蓄电池搭铁线安装顺序(拆卸顺序与安装顺序相反):1 位于发动机仓左侧,将 2 装在 1 上面,→按如上图的位置将 3 放在 2 上→按上图位置将 4、5、6 安装在蓄电池上→用扳手将 6 把蓄电池固定→分别安装 7、8 线束到蓄电池桩头上。二.蓄电池电器连接图蓄电池基本参数如下:a、 规格:排气式(俗称免维护)6-QFM-60ab、c、 20 小时额定容量:60AHd、 储备容量:94min 以上e、 充电接受能力:9A 以上f、 低温起动能力:-18℃条件下 300A 电流放电,5s 时电压≥9v;30s 时电压≥8.8v;60s 时电压≥8.4v;g、 质量(带电解液):17.4Kg三.检查保养与充电维修蓄电池的自放电从理论上来说是不可避开的,全免维护电池的自放电虽然远远小于普通电池,但仍有一定程度的自放电,既使开路搁置,如时间太长,蓄电池荷电量也会明显损耗。蓄电池的自放电主要受如下因素影响:精品文档---下载后可任意编辑a、温度越高,自放电率越高,一般温度每增高 10℃则蓄电池的自放电率会增加约倍,汽车在夏天存放和冬天存放其电池自放率会相差很多;b、存放场所的条件影响大,湿度大,灰尘多,会加重蓄电池的自放电。蓄电池装车后,其电量损失主要有以下几方面:a、 调试过程的电量损耗;b、 汽车上的一些不间断用电器的电耗,如防盗报警器;c、 汽车上元件的绝缘性能差而导致漏电;d、 未拔掉负极接线,电路中静态电流和漏电流造成的电量损失。因此,蓄电池的静置时间和许多因素有关。一般情况下,充足的蓄电池在拔负极线的状态下静置 6 个月后,仍能启动汽车。3.蓄电池检查方法:a:用放电检测仪检查:将相应的触头用力压在蓄电池的正、负极上,当放电检测仪指针在绿色范围,并保持约 2 秒,表示该蓄电池容量足可以满足大电流起动要求,当放电检测仪指针在红色范围内且无其他异常,表示该...
