歪朝门车行天桥支架计算

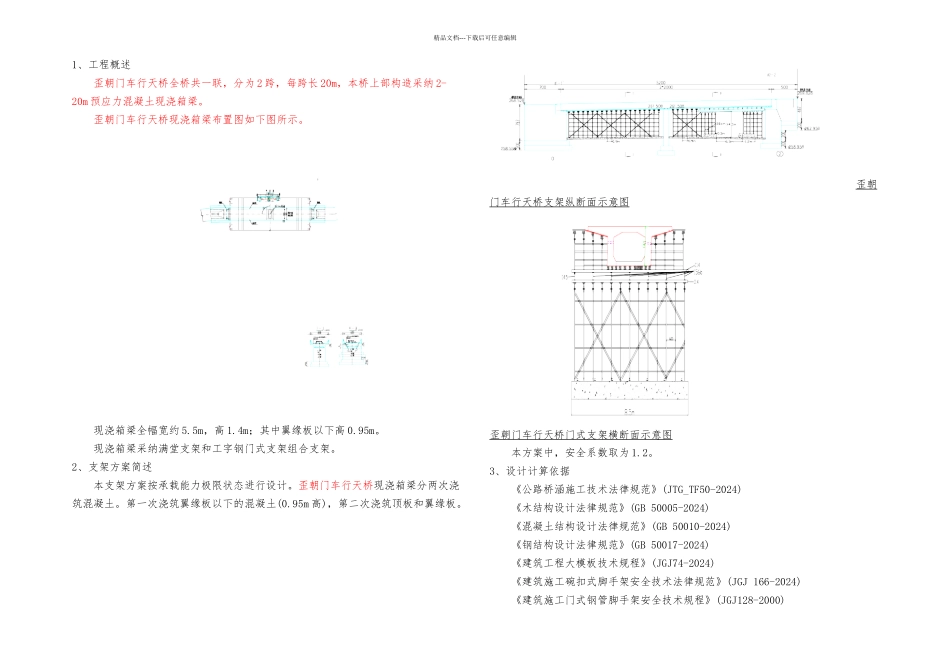

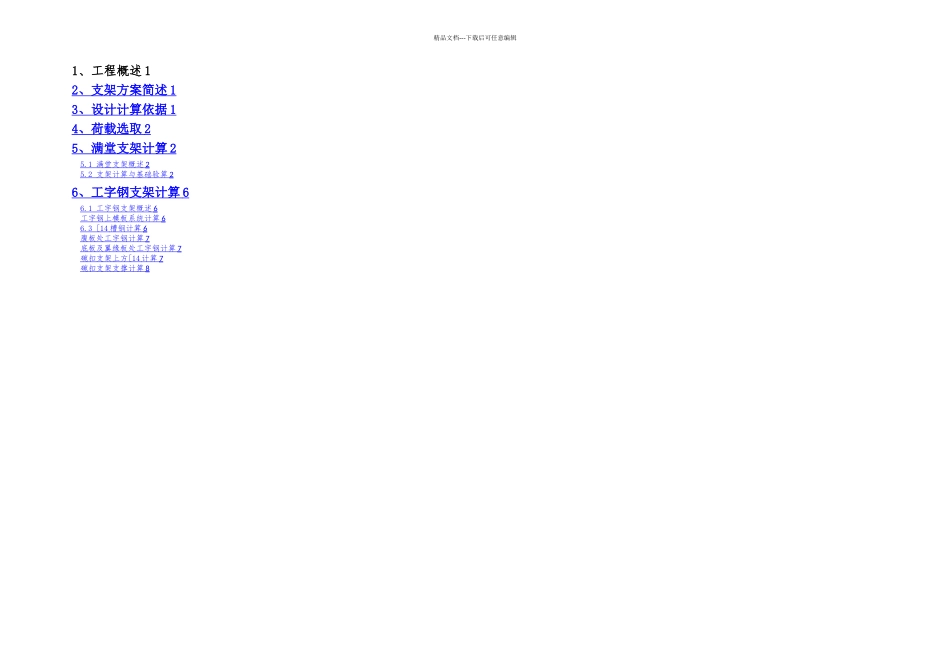

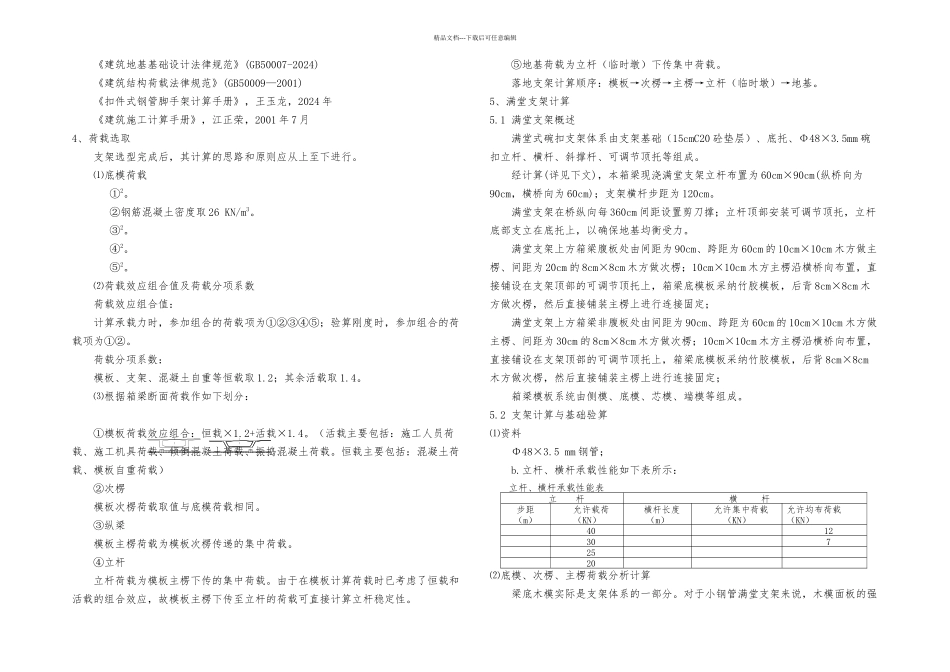

精品文档---下载后可任意编辑1、工程概述 12 、支架方案简述 1 3 、设计计算依据 1 4 、荷载选取 2 5 、满堂支架计算 2 5.1 满堂支架概述 2 5.2 支架计算与基础验算 2 6 、工字钢支架计算 6 6.1 工字钢支架概述 6 工字钢上模板系统计算 6 6.3 [14 槽钢计算 6 腹板处工字钢计算 7 底板及翼缘板处工字钢计算 7 碗扣支架上方 [14 计算 7 碗扣支架支撑计算 8 精品文档---下载后可任意编辑1、工程概述歪朝门车行天桥全桥共一联，分为 2 跨，每跨长 20m，本桥上部构造采纳 2-20m 预应力混凝土现浇箱梁。歪朝门车行天桥现浇箱梁布置图如下图所示。现浇箱梁全幅宽约 5.5m，高 1.4m；其中翼缘板以下高 0.95m。现浇箱梁采纳满堂支架和工字钢门式支架组合支架。 2、支架方案简述本支架方案按承载能力极限状态进行设计。歪朝门车行天桥现浇箱梁分两次浇筑混凝土。第一次浇筑翼缘板以下的混凝土(0.95m 高)，第二次浇筑顶板和翼缘板。歪朝门车行天桥支架纵断面示意图歪朝门车行天桥门式支架横断面示意图本方案中，安全系数取为 1.2。3、设计计算依据《公路桥涵施工技术法律规范》(JTG_TF50-2024)《木结构设计法律规范》(GB 50005-2024)《混凝土结构设计法律规范》(GB 50010-2024)《钢结构设计法律规范》(GB 50017-2024)《建筑工程大模板技术规程》(JGJ74-2024)《建筑施工碗扣式脚手架安全技术法律规范》(JGJ 166-2024)《建筑施工门式钢管脚手架安全技术规程》(JGJ128-2000)精品文档---下载后可任意编辑《建筑地基基础设计法律规范》(GB50007-2024)《建筑结构荷载法律规范》(GB50009—2001)《扣件式钢管脚手架计算手册》，王玉龙，2024 年《建筑施工计算手册》，江正荣，2001 年 7 月4、荷载选取支架选型完成后，其计算的思路和原则应从上至下进行。⑴底模荷载①2。②钢筋混凝土密度取 26 KN/m3。③2。④2。⑤2。⑵荷载效应组合值及荷载分项系数荷载效应组合值：计算承载力时，参加组合的荷载项为①②③④⑤；验算刚度时，参加组合的荷载项为①②。荷载分项系数：模板、支架、混凝土自重等恒载取 1.2；其余活载取 1.4。⑶根据箱梁断面荷载作如下划分：①模板荷载效应组合：恒载×1.2+活载×1.4。（活载主要包括：施工人员荷载、施工机具荷载、倾倒混凝土荷载、振捣混凝土荷载。恒载主要包括：混凝土荷载、模板自重荷载）②次楞模板次楞荷载取值与底模荷载相同。③纵梁模板主楞荷载为模板次楞传递...
