模拟总线型以太网数据帧发送过程VIP免费

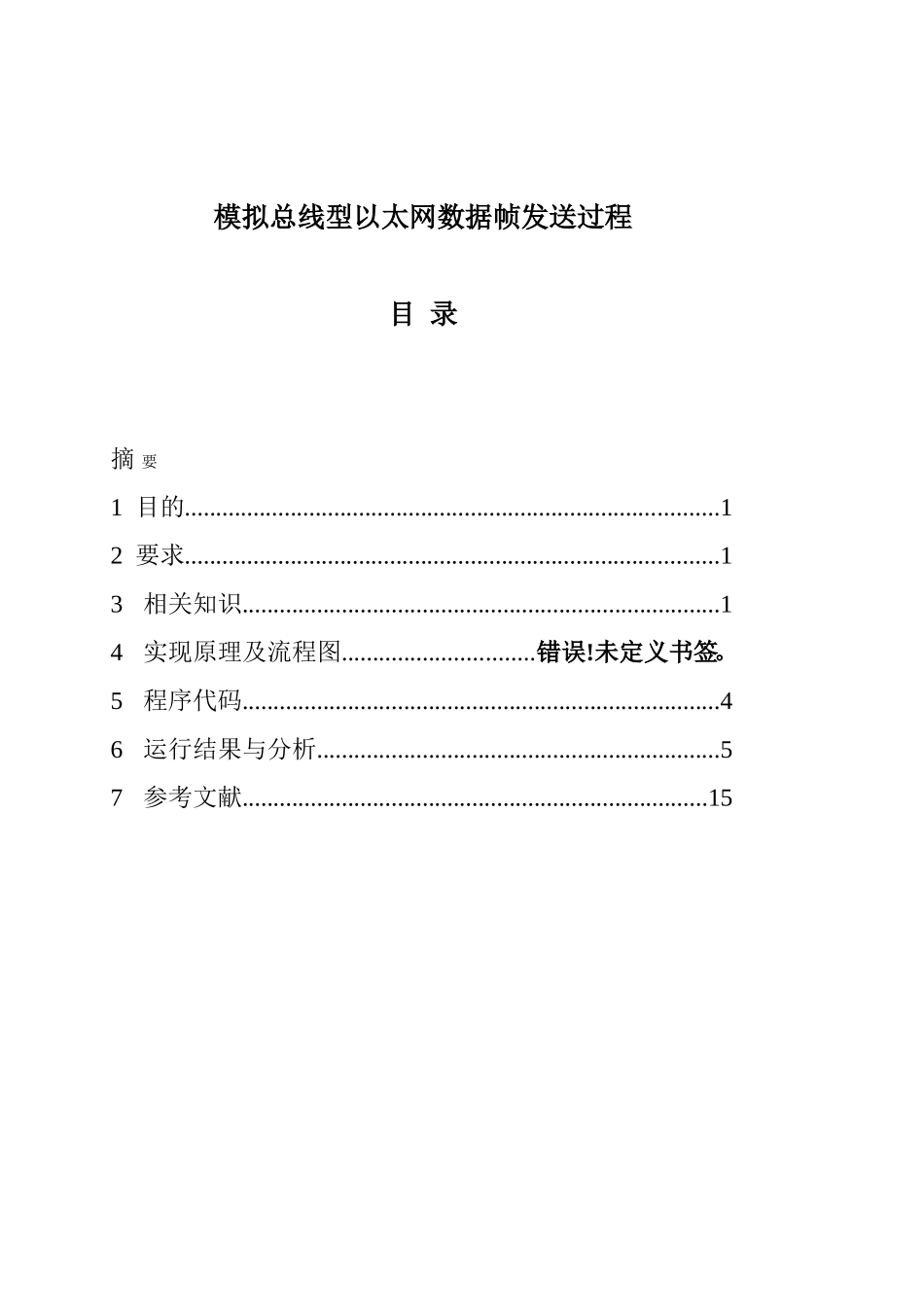

模拟总线型以太网数据帧发送过程目录摘要1目的......................................................................................12要求......................................................................................13相关知识.............................................................................14实现原理及流程图...............................错误!未定义书签。5程序代码.............................................................................46运行结果与分析.................................................................57参考文献...........................................................................15题目：模拟总线型以太网数据帧发送过程1、目的模拟总线型以太网数据帧发送过程，熟悉Ethernet的基本工作原理，特别是CSMA/CD介质访问控制方法。2、要求在一台计算机上模拟总线-台网发送过程，总线上连接的计算机个数两个，支持CSMA/CA协议（二进制指数退避算法）已经实现了a计算机模拟发送过程，请完成b计算机模拟发送过程。3、相关知识Ethernet的核心技术是随机争用型介质访问方法，即带有冲突检测的载波监听多路访问（CSMA/CD）方法。1.Ethernet的帧的发送流程1）载波监听过程。Ethernet中每个结点利用总线发送数据，总线是每个结点共享的公共传输介质，所以结点在发送一个帧前，必须侦听总线是否空闲。由于Ethernet的数据采用曼彻斯特编码方式，所以可以通过判断总线电平是否跳变来确定总线是否空闲。若总线空闲，就可启动发送，否则继续侦听。2）冲突检测。在数据发送过程中，可能会产生冲突（冲突是指总线上同时出现两个或两个以上的发送信号，它们叠加后的信号与波形与任何发送结点输出的信号波形不相同。因为可能有多个主机都在侦听总线，当他们侦听到总线空闲时，就会往总线上发送数据）。所以在发送数据的过程中，也应该进行冲突检测，只要发现冲突就应该停止发送数据。3）随机延迟后重发。在检测到冲突，停止发送后，结点进行随机延迟后重发。若重发16次后还没成功，则宣告发送失败，取消该帧的发送。延迟计算的方法一般采用截止二进制指数后退算法.该算法可表示为:r=2^k*R*a.其中r为结点重新发送需要后退的延迟时间，a为冲突窗口值（冲突窗口为总线最大长度和电磁波在介质中的传播速度比值的二倍），R为随机数，k的取值为k=min（n，10），n为该帧已被发送的次数。2.Ethernet帧接收流程帧接收流程大致可以分为以下三个步骤：1）检查是否发生冲突，若发生冲突，则丢弃该帧；若没有冲突，进入下一步2）检查该帧的目的地址是否可以接收该帧，若可以接收，则进入下一步。3）检查CRC校验和LLC数据长度。若都正确，接收该帧，否则丢弃。4、实现原理及流程图实现原理重难点：1）模拟冲突的过程，在这个程序中不要使用任何线程同步机制2）若程序不能模拟出冲突，可以在某些地方加入延时。核心代码：UINTaThread(LPVOIDpParam){//初始化成功次数，冲突计数器，冲突窗口与随机数inti=0;intCollisionCounter=16;doubleCollisionWindow=0.005;intrandNum=rand()%3;Loop://总线空闲if(Bus==0){//模拟发送Ethernet帧Bus=Bus|ID1;Sleep(12);//发送过程无冲突if(Bus==ID1){printf("%dSendSuccess\n",ID1);Bus=0;CollisionCounter=16;Sleep(rand()%10);i++;printf("主机a发送成功次数=%d\n",i);//发送次数不够3次，开始下一次发送if(i<5)gotoLoop;}//发送过程有冲突else{printf("%dSendCollision\n",ID1);Bus=0;CollisionCounter--;if(CollisionCounter>0){//随机延迟重发，延迟算法用截止二进制指数后退算法Sleep(randNum*(int)pow(2,(CollisionCounter>10)?10:CollisionCounter)*CollisionWindow);gotoLoop;}elseprintf("%ldSendFailure\n",ID1);}}//总线忙elsegotoLoop;return0;}流程图5、程序代码(以附件形式,编程环境:visualc++6.0)见附件SendFrame文件夹5、运行结果与分析运行结果截图：在visualstudio中建立支持MFC的win32consoleapplication时，会自动生成与项目同名的cpp文件，因为对MFC编程不太了解，所...
