天际ZZG-50T型微电脑电炖锅电路原理与维修VIP免费

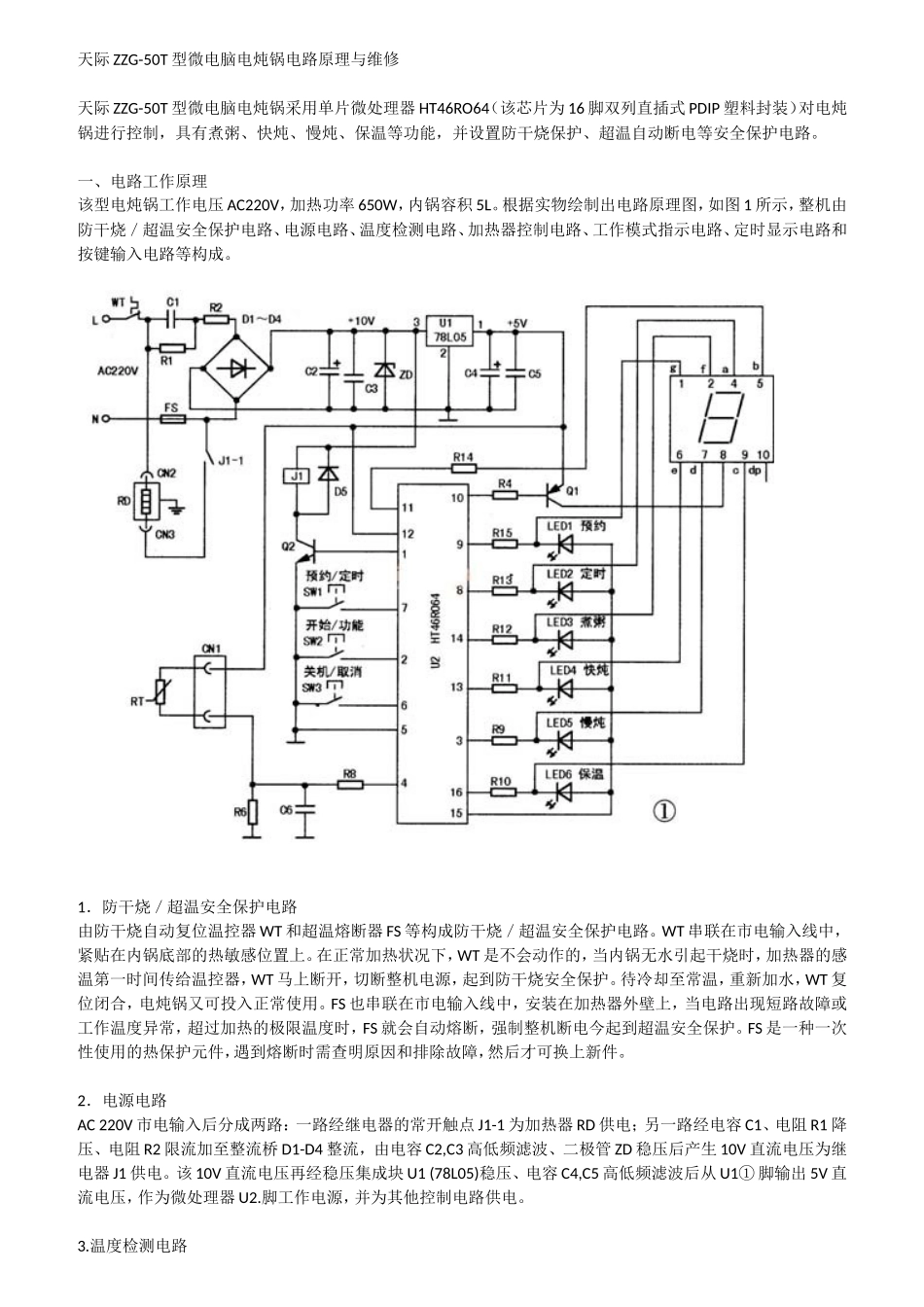

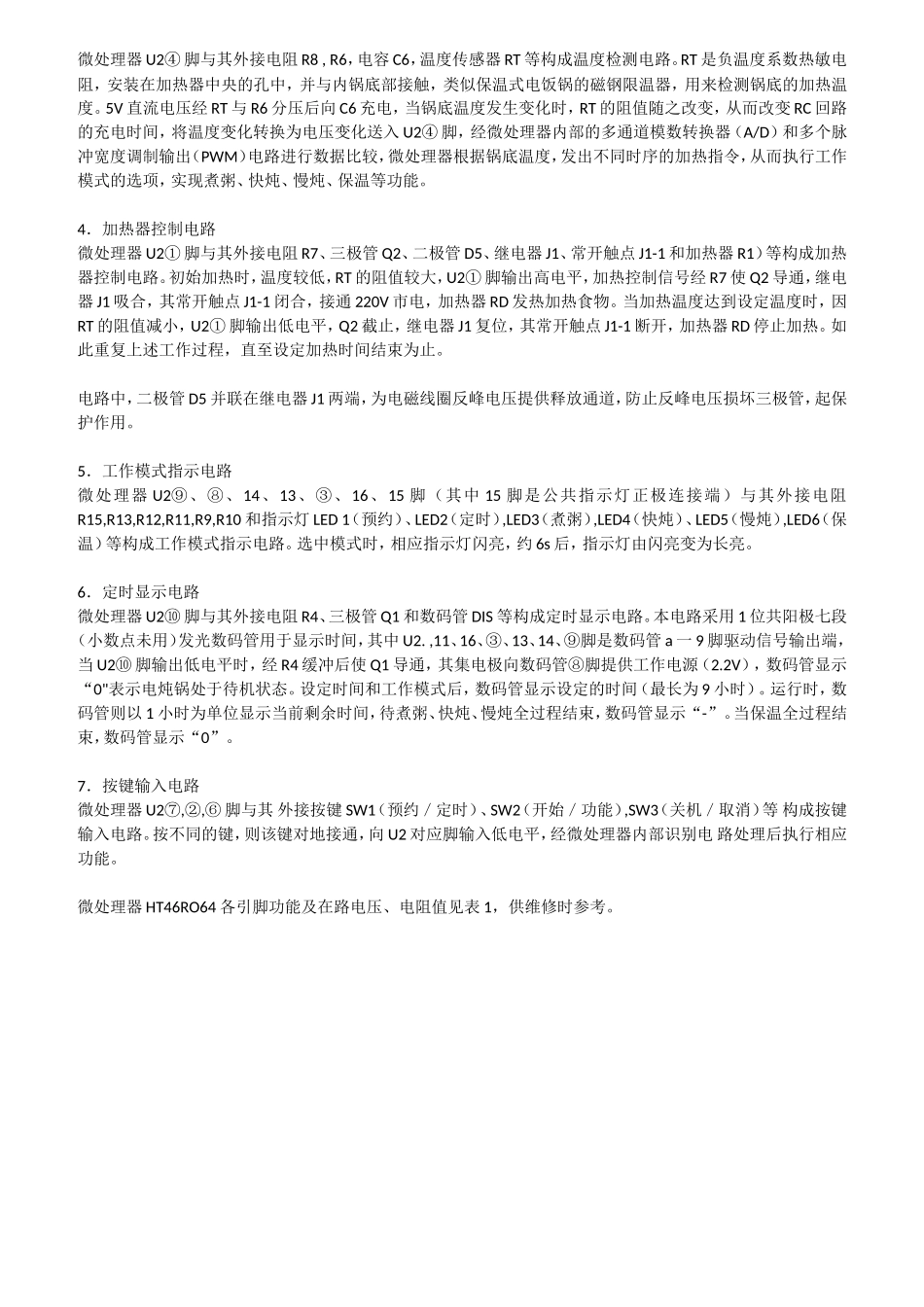

天际ZZG-50T型微电脑电炖锅电路原理与维修天际ZZG-50T型微电脑电炖锅采用单片微处理器HT46RO64（该芯片为16脚双列直插式PDIP塑料封装）对电炖锅进行控制，具有煮粥、快炖、慢炖、保温等功能，并设置防干烧保护、超温自动断电等安全保护电路。一、电路工作原理该型电炖锅工作电压AC220V，加热功率650W，内锅容积5L。根据实物绘制出电路原理图，如图1所示，整机由防干烧／超温安全保护电路、电源电路、温度检测电路、加热器控制电路、工作模式指示电路、定时显示电路和按键输入电路等构成。1．防干烧／超温安全保护电路由防干烧自动复位温控器WT和超温熔断器FS等构成防干烧／超温安全保护电路。WT串联在市电输入线中，紧贴在内锅底部的热敏感位置上。在正常加热状况下，WT是不会动作的，当内锅无水引起干烧时，加热器的感温第一时间传给温控器，WT马上断开，切断整机电源，起到防干烧安全保护。待冷却至常温，重新加水，WT复位闭合，电炖锅又可投入正常使用。FS也串联在市电输入线中，安装在加热器外壁上，当电路出现短路故障或工作温度异常，超过加热的极限温度时，FS就会自动熔断，强制整机断电今起到超温安全保护。FS是一种一次性使用的热保护元件，遇到熔断时需查明原因和排除故障，然后才可换上新件。2．电源电路AC220V市电输入后分成两路：一路经继电器的常开触点J1-1为加热器RD供电；另一路经电容C1、电阻R1降压、电阻R2限流加至整流桥D1-D4整流，由电容C2,C3高低频滤波、二极管ZD稳压后产生10V直流电压为继电器J1供电。该10V直流电压再经稳压集成块U1(78L05)稳压、电容C4,C5高低频滤波后从U1①脚输出5V直流电压，作为微处理器U2.脚工作电源，并为其他控制电路供电。3.温度检测电路微处理器U2④脚与其外接电阻R8,R6，电容C6，温度传感器RT等构成温度检测电路。RT是负温度系数热敏电阻，安装在加热器中央的孔中，并与内锅底部接触，类似保温式电饭锅的磁钢限温器，用来检测锅底的加热温度。5V直流电压经RT与R6分压后向C6充电，当锅底温度发生变化时，RT的阻值随之改变，从而改变RC回路的充电时间，将温度变化转换为电压变化送入U2④脚，经微处理器内部的多通道模数转换器（A/D）和多个脉冲宽度调制输出（PWM）电路进行数据比较，微处理器根据锅底温度，发出不同时序的加热指令，从而执行工作模式的选项，实现煮粥、快炖、慢炖、保温等功能。4．加热器控制电路微处理器U2①脚与其外接电阻R7、三极管Q2、二极管D5、继电器J1、常开触点J1-1和加热器R1）等构成加热器控制电路。初始加热时，温度较低，RT的阻值较大，U2①脚输出高电平，加热控制信号经R7使Q2导通，继电器J1吸合，其常开触点J1-1闭合，接通220V市电，加热器RD发热加热食物。当加热温度达到设定温度时，因RT的阻值减小，U2①脚输出低电平，Q2截止，继电器J1复位，其常开触点J1-1断开，加热器RD停止加热。如此重复上述工作过程，直至设定加热时间结束为止。电路中，二极管D5并联在继电器J1两端，为电磁线圈反峰电压提供释放通道，防止反峰电压损坏三极管，起保护作用。5．工作模式指示电路微处理器U2⑨、⑧、14、13、③、16、15脚（其中15脚是公共指示灯正极连接端）与其外接电阻R15,R13,R12,R11,R9,R10和指示灯LED1（预约）、LED2（定时）,LED3（煮粥）,LED4（快炖）、LED5（慢炖）,LED6（保温）等构成工作模式指示电路。选中模式时，相应指示灯闪亮，约6s后，指示灯由闪亮变为长亮。6．定时显示电路微处理器U2⑩脚与其外接电阻R4、三极管Q1和数码管DIS等构成定时显示电路。本电路采用1位共阳极七段（小数点未用）发光数码管用于显示时间，其中U2.,11、16、③、13、14、⑨脚是数码管a一9脚驱动信号输出端，当U2⑩脚输出低电平时，经R4缓冲后使Q1导通，其集电极向数码管⑧脚提供工作电源（2.2V），数码管显示“0"表示电炖锅处于待机状态。设定时间和工作模式后，数码管显示设定的时间（最长为9小时）。运行时，数码管则以1小时为单位显示当前剩余时间，待煮粥、快炖、慢炖全过程结束，数码管显示“-”。当保温全过程结束，数码管显示“0”。7．按键输入电路微处理器U2⑦,②,⑥脚与其外接按键SW1（预约／定时）、SW2（开...
