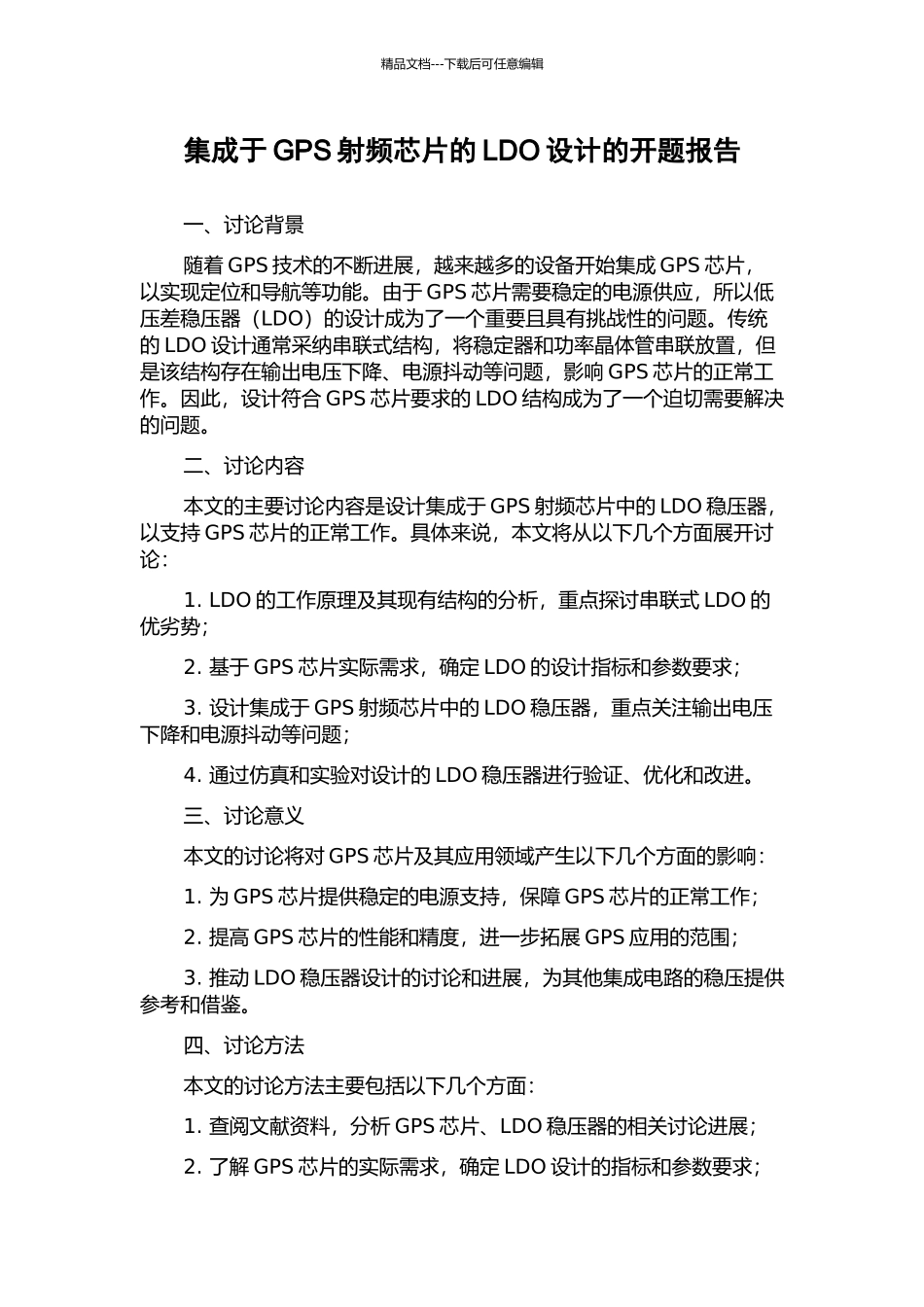

精品文档---下载后可任意编辑集成于 GPS 射频芯片的 LDO 设计的开题报告一、讨论背景随着 GPS 技术的不断进展，越来越多的设备开始集成 GPS 芯片，以实现定位和导航等功能。由于 GPS 芯片需要稳定的电源供应，所以低压差稳压器（LDO）的设计成为了一个重要且具有挑战性的问题。传统的 LDO 设计通常采纳串联式结构，将稳定器和功率晶体管串联放置，但是该结构存在输出电压下降、电源抖动等问题，影响 GPS 芯片的正常工作。因此，设计符合 GPS 芯片要求的 LDO 结构成为了一个迫切需要解决的问题。二、讨论内容本文的主要讨论内容是设计集成于 GPS 射频芯片中的 LDO 稳压器，以支持 GPS 芯片的正常工作。具体来说，本文将从以下几个方面展开讨论：1. LDO 的工作原理及其现有结构的分析，重点探讨串联式 LDO 的优劣势；2. 基于 GPS 芯片实际需求，确定 LDO 的设计指标和参数要求；3. 设计集成于 GPS 射频芯片中的 LDO 稳压器，重点关注输出电压下降和电源抖动等问题；4. 通过仿真和实验对设计的 LDO 稳压器进行验证、优化和改进。三、讨论意义本文的讨论将对 GPS 芯片及其应用领域产生以下几个方面的影响：1. 为 GPS 芯片提供稳定的电源支持，保障 GPS 芯片的正常工作；2. 提高 GPS 芯片的性能和精度，进一步拓展 GPS 应用的范围；3. 推动 LDO 稳压器设计的讨论和进展，为其他集成电路的稳压提供参考和借鉴。四、讨论方法本文的讨论方法主要包括以下几个方面：1. 查阅文献资料，分析 GPS 芯片、LDO 稳压器的相关讨论进展；2. 了解 GPS 芯片的实际需求，确定 LDO 设计的指标和参数要求；精品文档---下载后可任意编辑3. 使用电路仿真软件进行 LDO 稳压器的设计和优化；4. 利用实验平台进行 LDO 稳压器的性能测试和验证。五、预期成果通过本文的讨论，我们期望能够得到以下几个方面的成果：1. 系统深化掌握 LDO 稳压器的设计原理、方法和技术；2. 设计一种集成于 GPS 射频芯片中的 LDO 稳压器，满足 GPS 芯片的工作需求；3. 通过实验验证和性能测试，确定设计的 LDO 稳压器的可行性和可靠性；4. 对 LDO 稳压器的设计和优化提出具体的建议和改进方案，为后续讨论提供参考和借鉴。六、讨论计划和进度安排本文的讨论计划和进度安排如下：1. 第一阶段（1 个月）：查阅文献资料，了解 GPS 芯片和 LDO 稳压器的相关知识；2. 第二阶段（2 个月）：确定 LDO 设...
