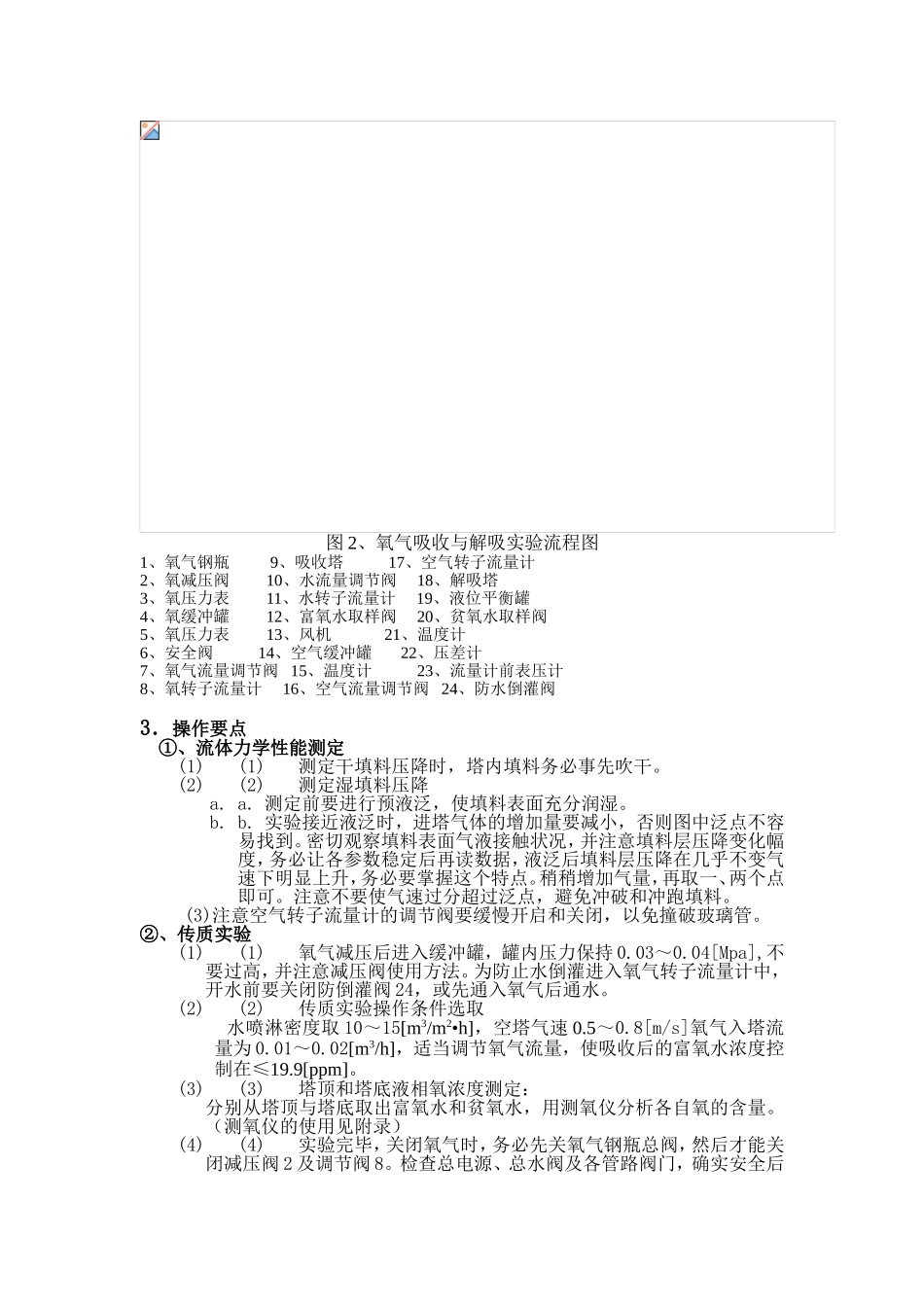

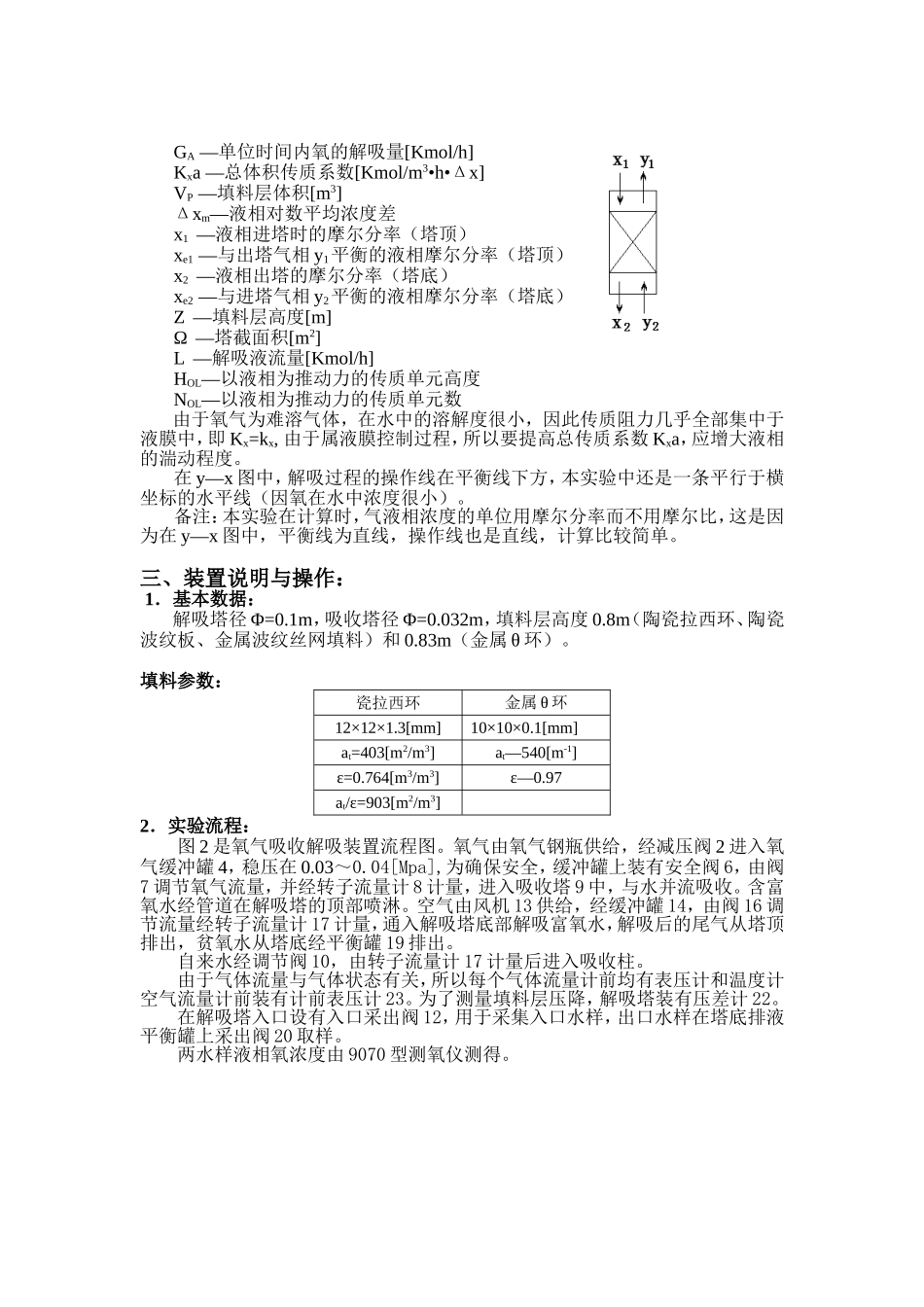

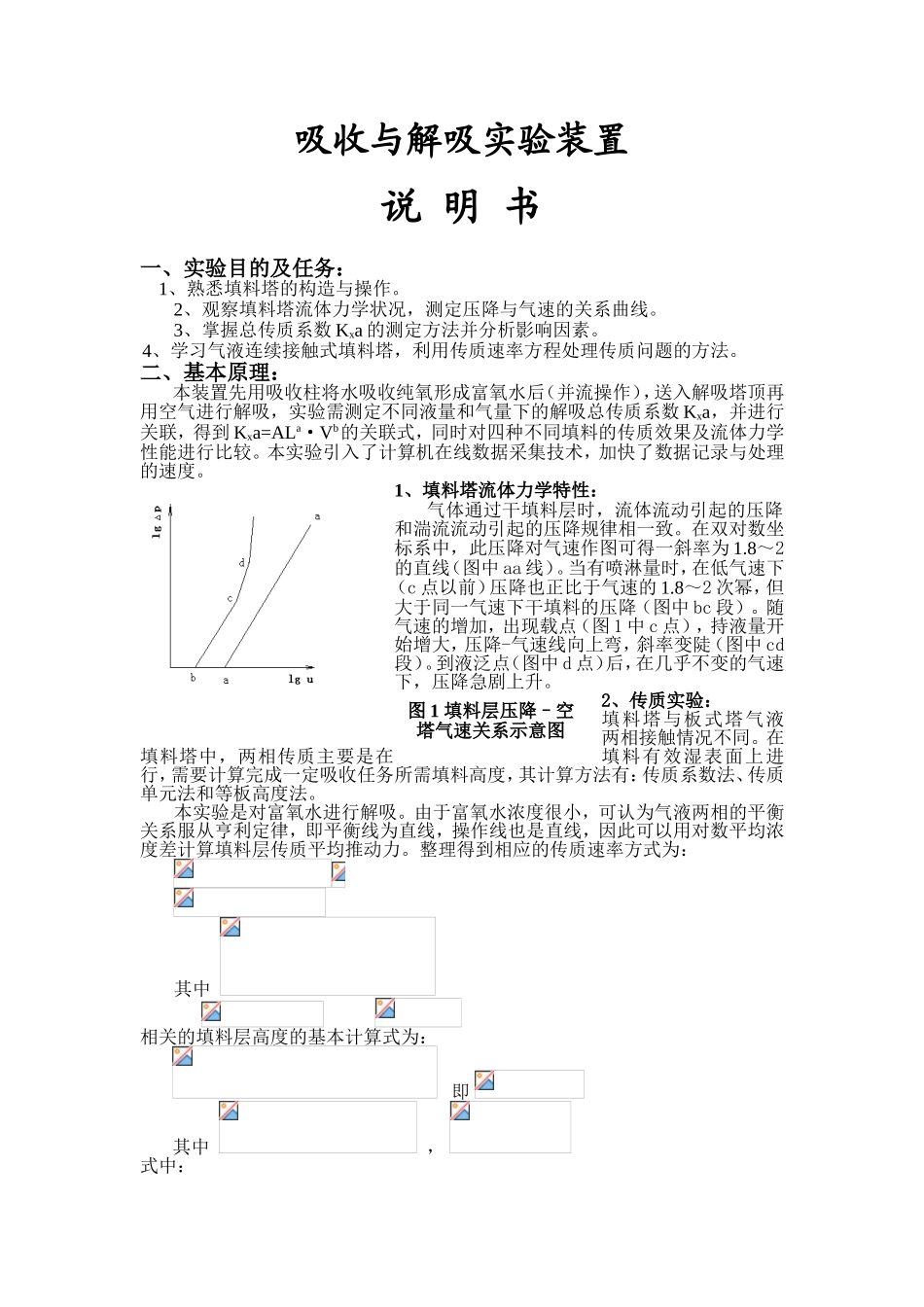

吸收与解吸实验装置说明书一、实验目的及任务：1、熟悉填料塔的构造与操作。2、观察填料塔流体力学状况，测定压降与气速的关系曲线。3、掌握总传质系数Kxa的测定方法并分析影响因素。4、学习气液连续接触式填料塔，利用传质速率方程处理传质问题的方法。二、基本原理：本装置先用吸收柱将水吸收纯氧形成富氧水后（并流操作），送入解吸塔顶再用空气进行解吸，实验需测定不同液量和气量下的解吸总传质系数Kxa，并进行关联，得到Kxa=ALa·Vb的关联式，同时对四种不同填料的传质效果及流体力学性能进行比较。本实验引入了计算机在线数据采集技术，加快了数据记录与处理的速度。1、填料塔流体力学特性：气体通过干填料层时，流体流动引起的压降和湍流流动引起的压降规律相一致。在双对数坐标系中，此压降对气速作图可得一斜率为1.8～2的直线（图中aa线）。当有喷淋量时，在低气速下（c点以前）压降也正比于气速的1.8～2次幂，但大于同一气速下干填料的压降（图中bc段）。随气速的增加，出现载点（图1中c点），持液量开始增大，压降-气速线向上弯，斜率变陡（图中cd段）。到液泛点（图中d点）后，在几乎不变的气速下，压降急剧上升。2、传质实验：填料塔与板式塔气液两相接触情况不同。在填料塔中，两相传质主要是在填料有效湿表面上进行，需要计算完成一定吸收任务所需填料高度，其计算方法有：传质系数法、传质单元法和等板高度法。本实验是对富氧水进行解吸。由于富氧水浓度很小，可认为气液两相的平衡关系服从亨利定律，即平衡线为直线，操作线也是直线，因此可以用对数平均浓度差计算填料层传质平均推动力。整理得到相应的传质速率方式为：其中相关的填料层高度的基本计算式为：即其中，式中：图1填料层压降–空塔气速关系示意图GA—单位时间内氧的解吸量[Kmol/h]Kxa—总体积传质系数[Kmol/m3•h•Δx]VP—填料层体积[m3]Δxm—液相对数平均浓度差x1—液相进塔时的摩尔分率（塔顶）xe1—与出塔气相y1平衡的液相摩尔分率（塔顶）x2—液相出塔的摩尔分率（塔底）xe2—与进塔气相y2平衡的液相摩尔分率（塔底）Z—填料层高度[m]Ω—塔截面积[m2]L—解吸液流量[Kmol/h]HOL—以液相为推动力的传质单元高度NOL—以液相为推动力的传质单元数由于氧气为难溶气体，在水中的溶解度很小，因此传质阻力几乎全部集中于液膜中，即Kx=kx,由于属液膜控制过程，所以要提高总传质系数Kxa，应增大液相的湍动程度。在y—x图中，解吸过程的操作线在平衡线下方，本实验中还是一条平行于横坐标的水平线（因氧在水中浓度很小）。备注：本实验在计算时，气液相浓度的单位用摩尔分率而不用摩尔比，这是因为在y—x图中，平衡线为直线，操作线也是直线，计算比较简单。三、装置说明与操作：1．基本数据：解吸塔径Φ=0.1m，吸收塔径Φ=0.032m，填料层高度0.8m（陶瓷拉西环、陶瓷波纹板、金属波纹丝网填料）和0.83m（金属θ环）。填料参数：瓷拉西环金属θ环12×12×1.3[mm]10×10×0.1[mm]at=403[m2/m3]at—540[m-1]ε=0.764[m3/m3]ε—0.97at/ε=903[m2/m3]2．实验流程：图2是氧气吸收解吸装置流程图。氧气由氧气钢瓶供给，经减压阀2进入氧气缓冲罐4，稳压在0.03～0.04[Mpa],为确保安全，缓冲罐上装有安全阀6，由阀7调节氧气流量，并经转子流量计8计量，进入吸收塔9中，与水并流吸收。含富氧水经管道在解吸塔的顶部喷淋。空气由风机13供给，经缓冲罐14，由阀16调节流量经转子流量计17计量，通入解吸塔底部解吸富氧水，解吸后的尾气从塔顶排出，贫氧水从塔底经平衡罐19排出。自来水经调节阀10，由转子流量计17计量后进入吸收柱。由于气体流量与气体状态有关，所以每个气体流量计前均有表压计和温度计空气流量计前装有计前表压计23。为了测量填料层压降，解吸塔装有压差计22。在解吸塔入口设有入口采出阀12，用于采集入口水样，出口水样在塔底排液平衡罐上采出阀20取样。两水样液相氧浓度由9070型测氧仪测得。图2、氧气吸收与解吸实验流程图1、氧气钢瓶9、吸收塔17、空气转子流量计2、氧减压阀10、水流量调节阀18、解吸塔3、氧压力表11、水转子流量计19、液位平衡罐4、氧缓冲罐12、富氧水取样阀20、贫氧水取样阀5、...
