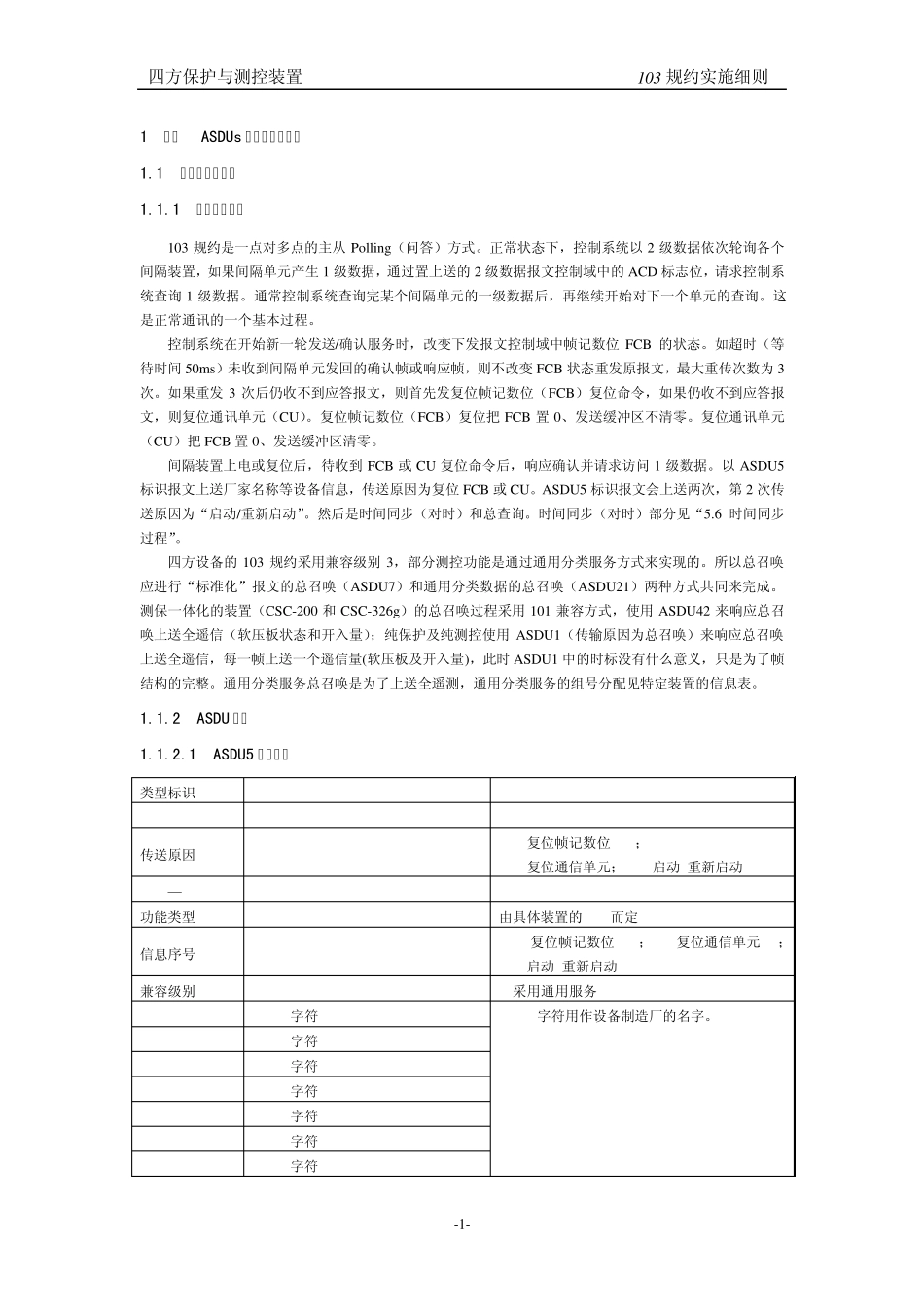

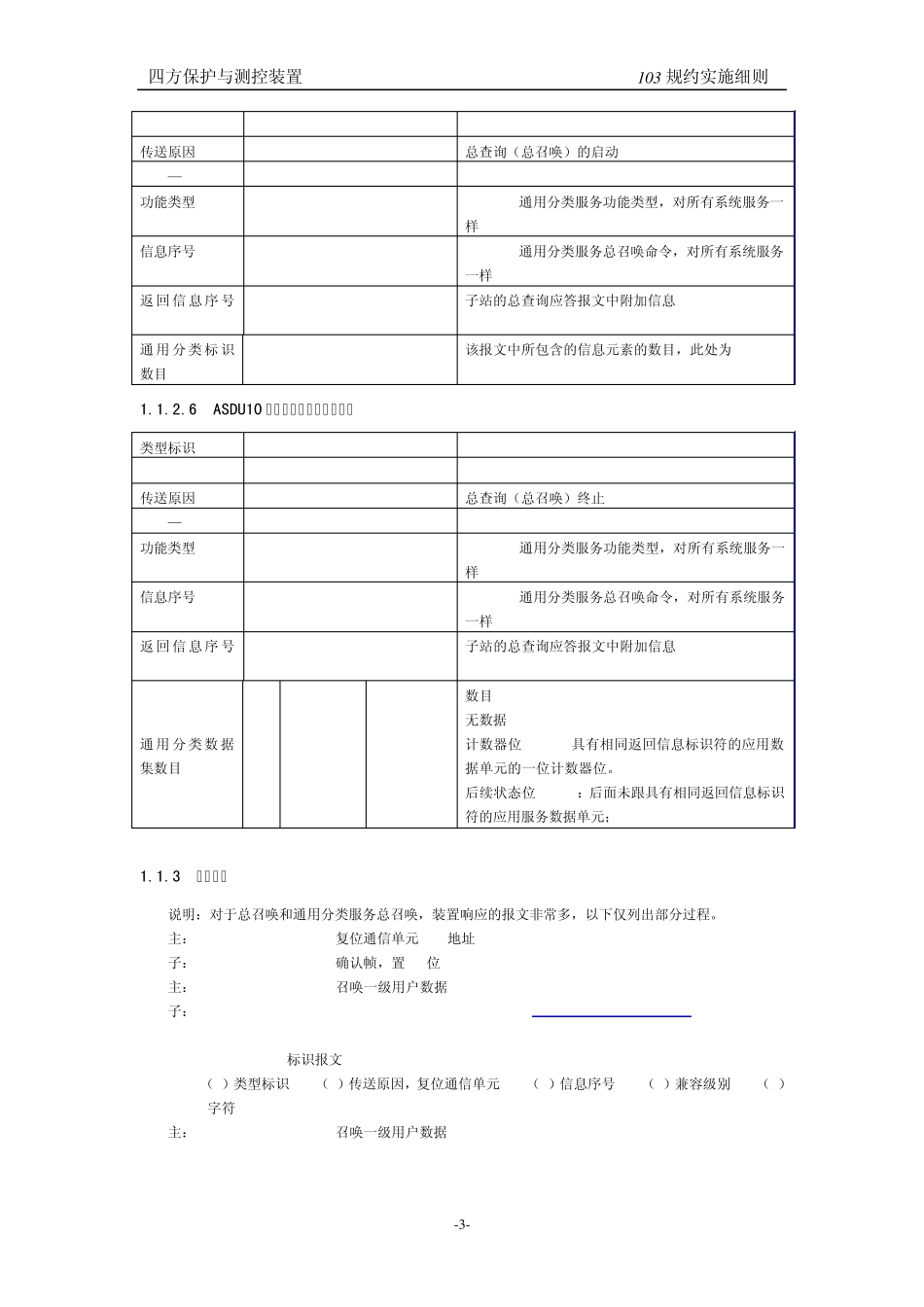

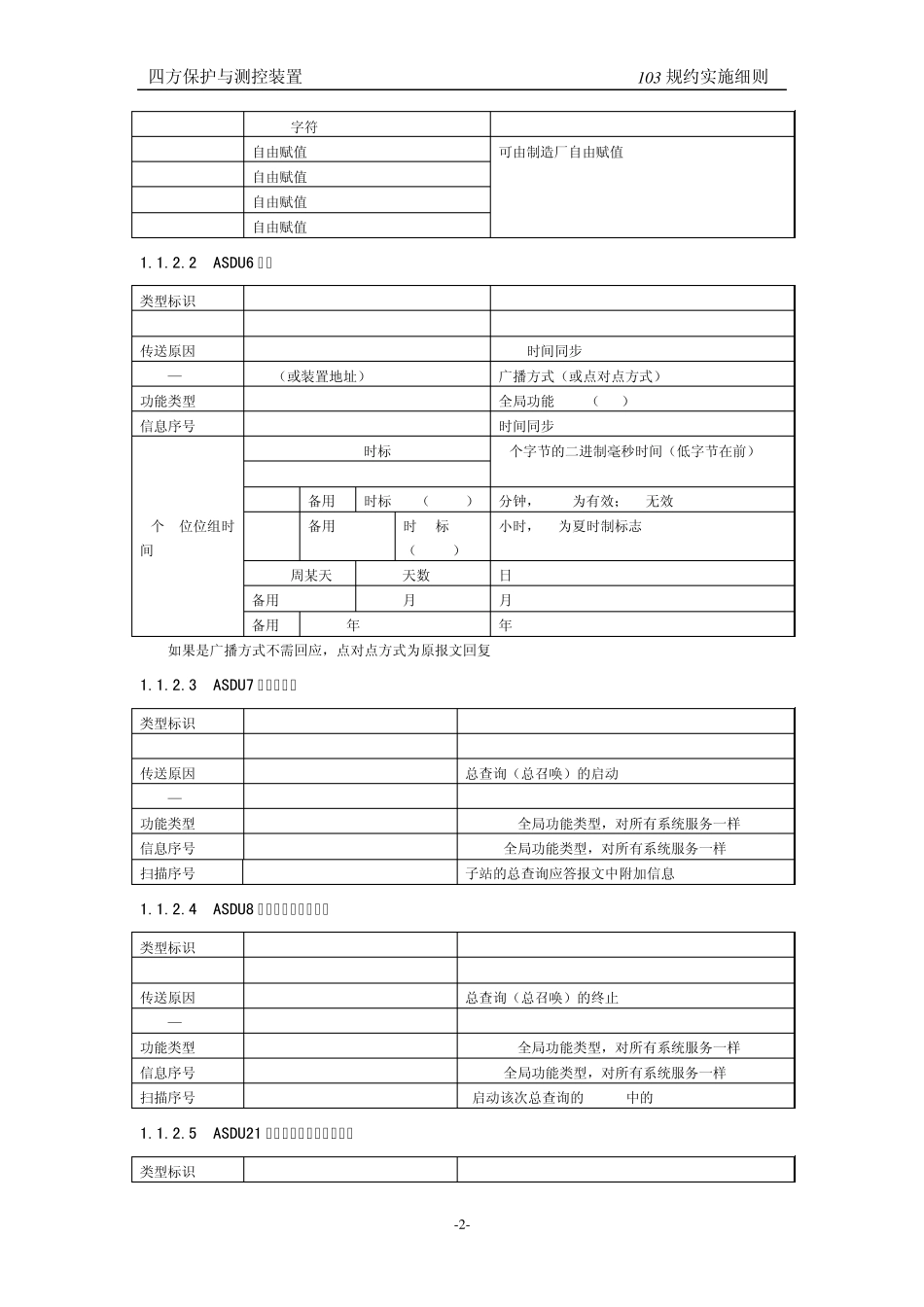

四方保护与测控装置 1 0 3 规约实施细则 -1- 1 常用ASDUs 的定义和表示法 1.1 初始化及总召唤 1.1.1 传输过程说明 103 规约是一点对多点的主从 Polling(问答)方式。正常状态下,控制系统以 2 级数据依次轮询各个间隔装置,如果间隔单元产生 1 级数据,通过置上送的 2 级数据报文控制域中的 ACD 标志位,请求控制系统查询 1 级数据。通常控制系统查询完某个间隔单元的一级数据后,再继续开始对下一个单元的查询。这是正常通讯的一个基本过程。 控制系统在开始新一轮发送/确认服务时,改变下发报文控制域中帧记数位 FCB 的状态。如超时(等待时间 50ms)未收到间隔单元发回的确认帧或响应帧,则不改变 FCB 状态重发原报文,最大重传次数为 3次。如果重发 3 次后仍收不到应答报文,则首先发复位帧记数位(FCB)复位命令,如果仍收不到应答报文,则复位通讯单元(CU)。复位帧记数位(FCB)复位把 FCB 置 0、发送缓冲区不清零。复位通讯单元(CU)把 FCB 置 0、发送缓冲区清零。 间隔装置上电或复位后,待收到 FCB 或 CU 复位命令后,响应确认并请求访问 1 级数据。以 ASDU5标识报文上送厂家名称等设备信息,传送原因为复位 FCB 或 CU。ASDU5 标识报文会上送两次,第2 次传送原因为“启动/重新启动”。然后是时间同步(对时)和总查询。时间同步(对时)部分见“5.6 时间同步过程”。 四方设备的 103 规约采用兼容级别3,部分测控功能是通过通用分类服务方式来实现的。所以总召唤应进行“标准化”报文的总召唤(ASDU7)和通用分类数据的总召唤(ASDU21)两种方式共同来完成。测保一体化的装置(CSC-200 和CSC-326g)的总召唤过程采用101 兼容方式,使用ASDU42 来响应总召唤上送全遥信(软压板状态和开入量);纯保护及纯测控使用ASDU1(传输原因为总召唤)来响应总召唤上送全遥信,每一帧上送一个遥信量(软压板及开入量),此时 ASDU1 中的时标没有什么意义,只是为了帧结构的完整。通用分类服务总召唤是为了上送全遥测,通用分类服务的组号分配见特定装置的信息表。 1.1.2 ASDU 解释 1.1.2.1 ASDU5 标识报文 类型标识TYP 05H VSQ 81H 传送原因COT 03H/04/05H 03H=复位帧记数位 FCB; 04H=复位通信单元;05H=启动/重新启动 ASDU—ADDR ADDR 功能类型FUN FUN 由具体装置的 FUN而定 信息序号INF 02H/03H/04H 02 H=复位帧记数位 FCB;03H=复位通信单元 CU;04...
