四等水准及闭合导线测量实习报告

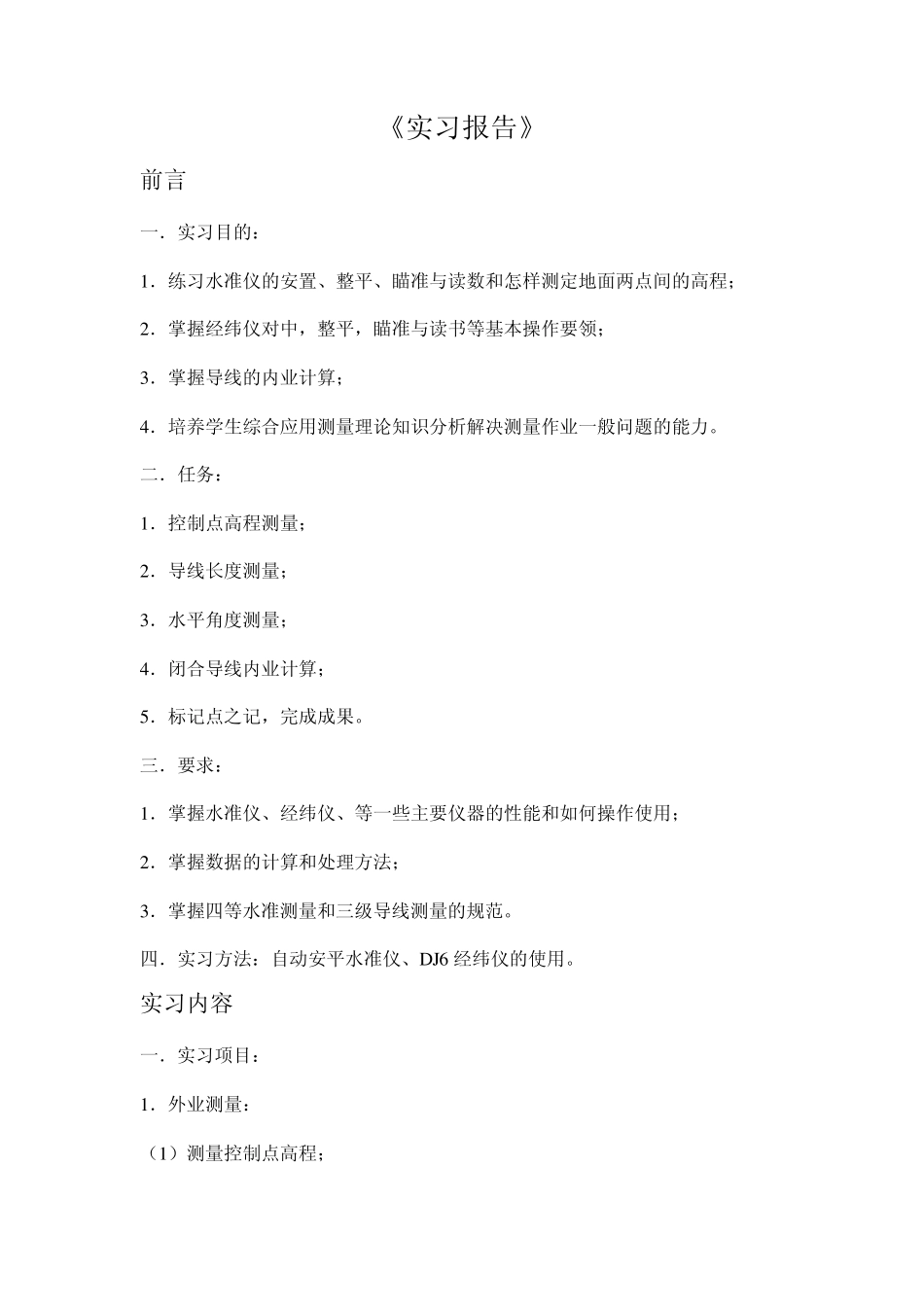

四等水准及闭合导线测量实习报告_第1页
1/8

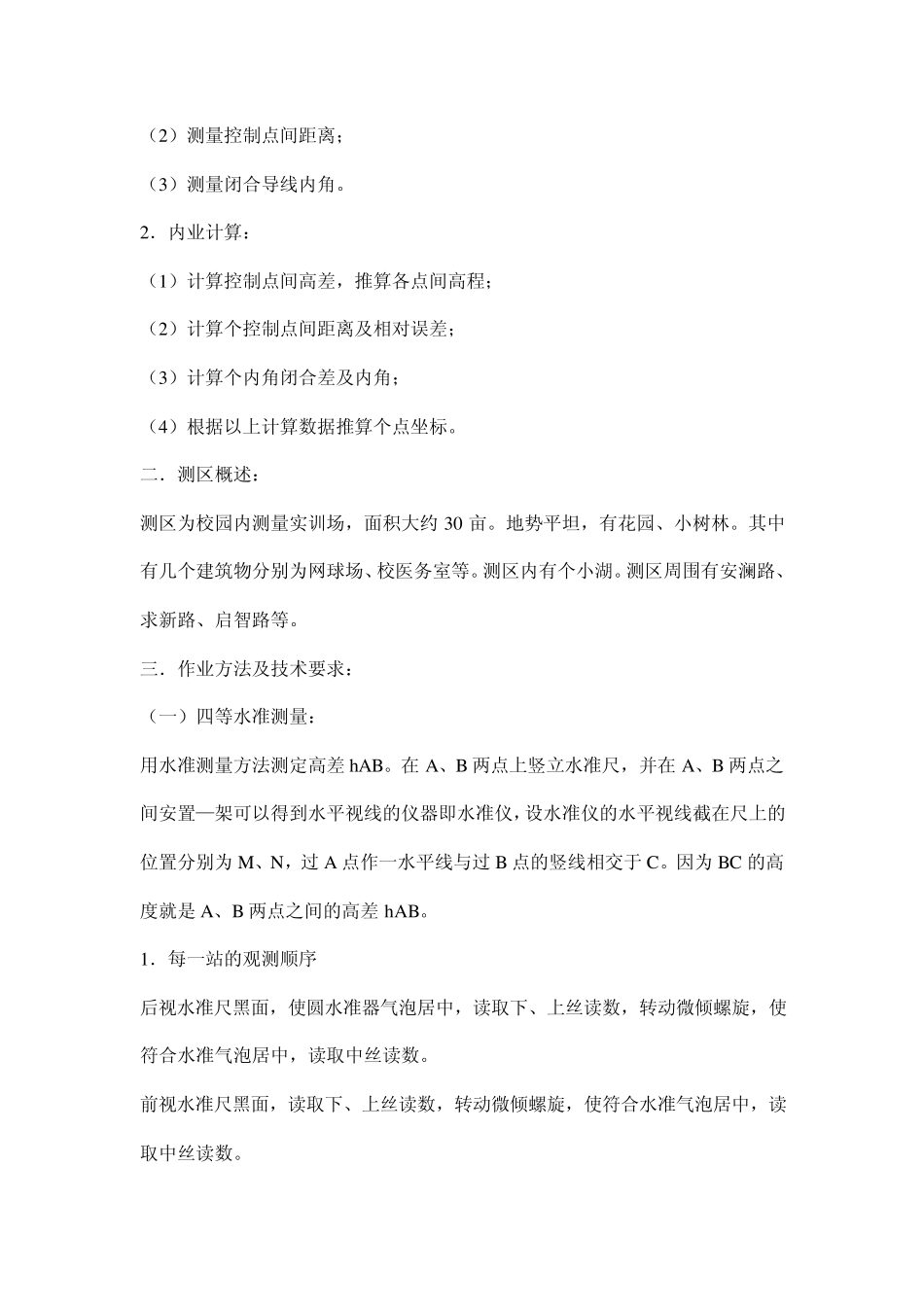

四等水准及闭合导线测量实习报告_第2页
2/8

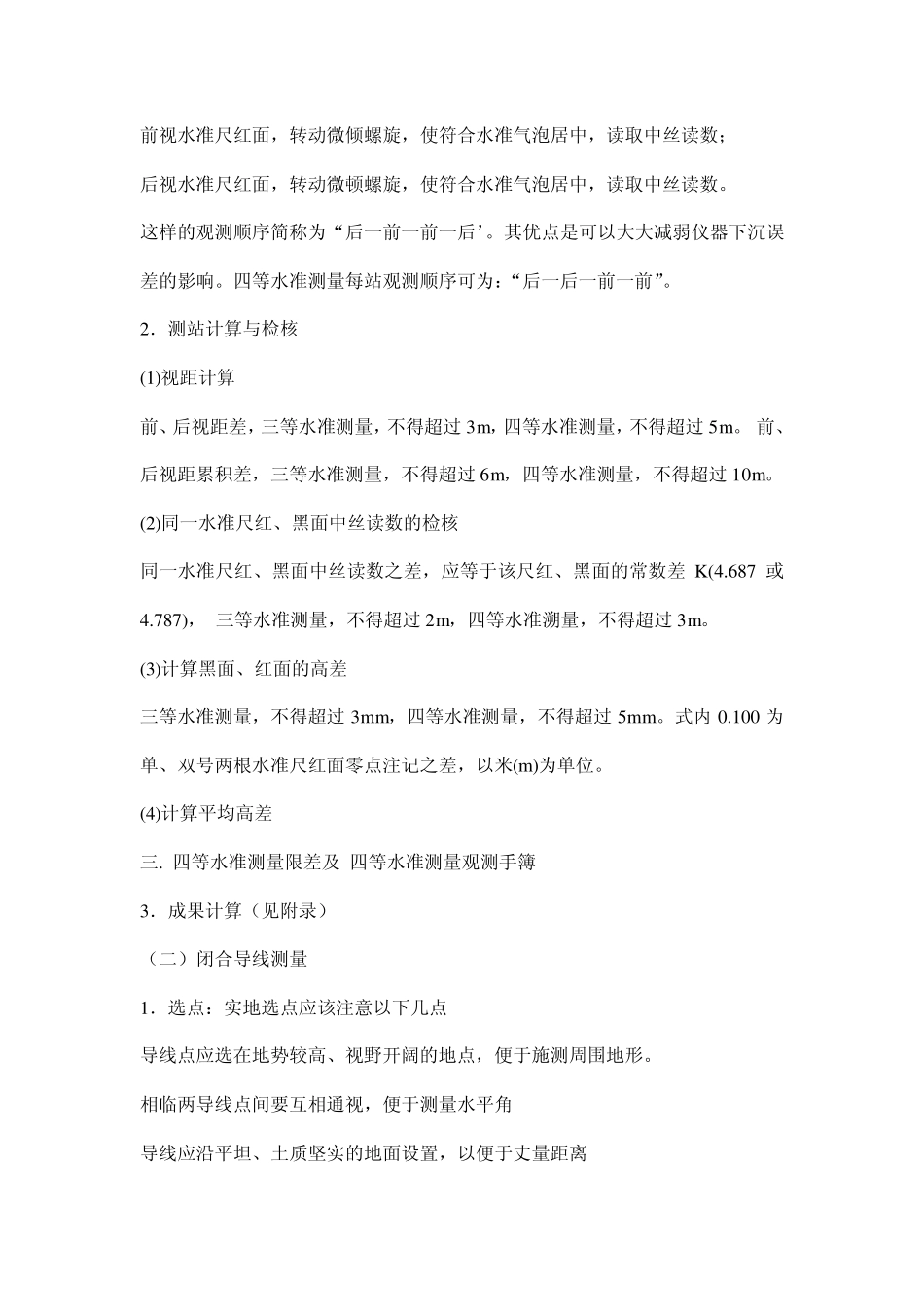

四等水准及闭合导线测量实习报告_第3页
3/8
《实习报告》 前言 一.实习目的: 1.练习水准仪的安置、整平、瞄准与读数和怎样测定地面两点间的高程; 2.掌握经纬仪对中,整平,瞄准与读书等基本操作要领; 3.掌握导线的内业计算; 4.培养学生综合应用测量理论知识分析解决测量作业一般问题的能力。 二.任务: 1.控制点高程测量; 2.导线长度测量; 3.水平角度测量; 4.闭合导线内业计算; 5.标记点之记,完成成果。 三.要求: 1.掌握水准仪、经纬仪、等一些主要仪器的性能和如何操作使用; 2.掌握数据的计算和处理方法; 3.掌握四等水准测量和三级导线测量的规范。 四.实习方法:自动安平水准仪、DJ6 经纬仪的使用。 实习内容 一.实习项目: 1.外业测量: (1)测量控制点高程; (2)测量控制点间距离; (3)测量闭合导线内角。 2.内业计算: (1)计算控制点间高差,推算各点间高程; (2)计算个控制点间距离及相对误差; (3)计算个内角闭合差及内角; (4)根据以上计算数据推算个点坐标。 二.测区概述: 测区为校园内测量实训场,面积大约30 亩。地势平坦,有花园、小树林。其中有几个建筑物分别为网球场、校医务室等。测区内有个小湖。测区周围有安澜路、求新路、启智路等。 三.作业方法及技术要求: (一)四等水准测量: 用水准测量方法测定高差hAB。在A、B 两点上竖立水准尺,并在A、B 两点之间安置—架可以得到水平视线的仪器即水准仪,设水准仪的水平视线截在尺上的位置分别为M、N,过 A 点作一水平线与过 B 点的竖线相交于 C。因为BC 的高度就是 A、B 两点之间的高差hAB。 1.每一站的观测顺序 后视水准尺黑面,使圆水准器气泡居中,读取下、上丝读数,转动微倾螺旋,使符合水准气泡居中,读取中丝读数。 前视水准尺黑面,读取下、上丝读数,转动微倾螺旋,使符合水准气泡居中,读取中丝读数。 前视水准尺红面,转动微倾螺旋,使符合水准气泡居中,读取中丝读数; 后视水准尺红面,转动微顿螺旋,使符合水准气泡居中,读取中丝读数。 这样的观测顺序简称为“后一前一前一后’。其优点是可以大大减弱仪器下沉误差的影响。四等水准测量每站观测顺序可为:“后一后一前一前”。 2.测站计算与检核 (1)视距计算 前、后视距差,三等水准测量,不得超过 3m,四等水准测量,不得超过 5m。 前、后视距累积差,三等水准测量,不得超过 6m,四等水准测量,不得超过 10m。 (2)同一水准尺红、黑面中丝读...
