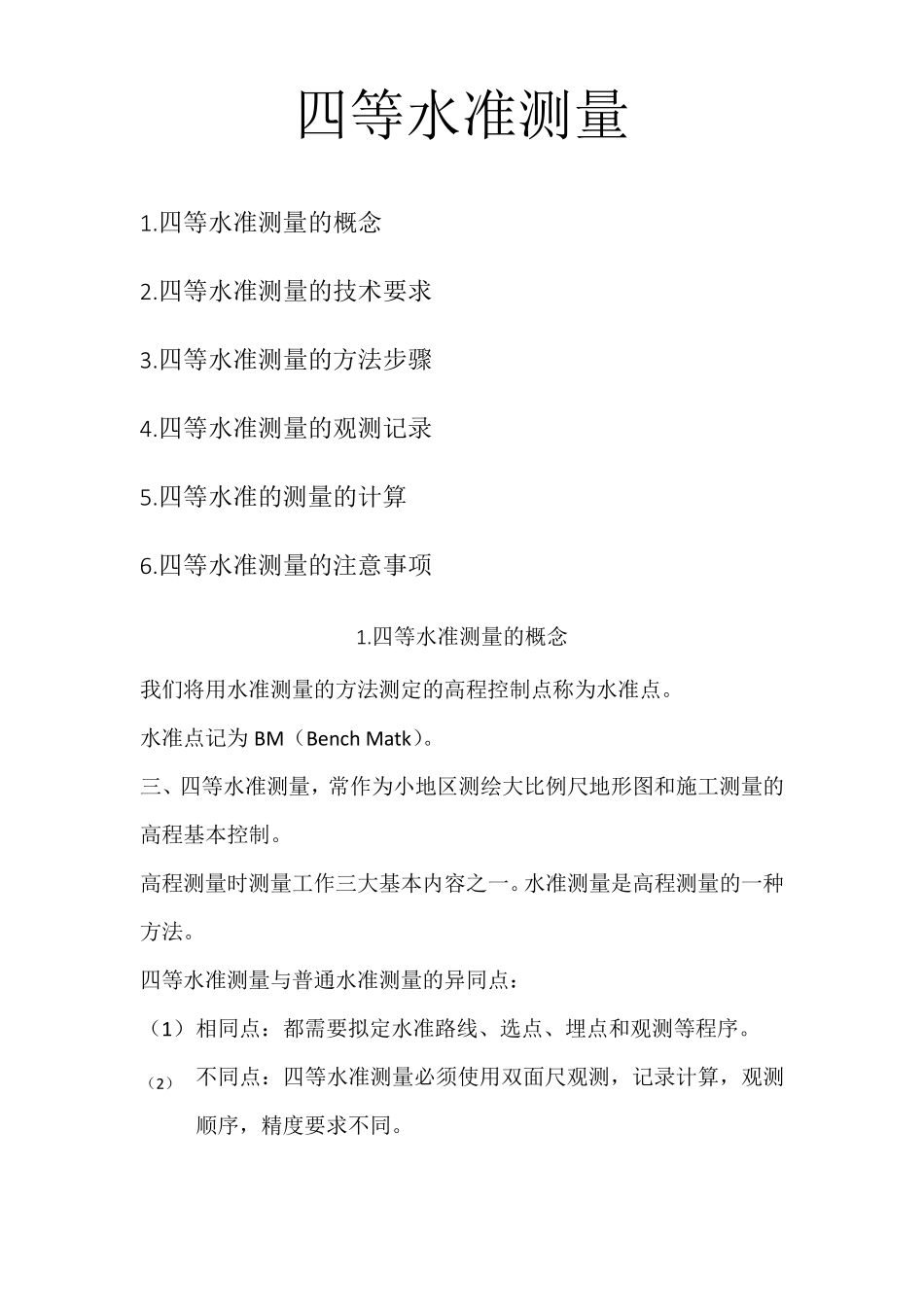

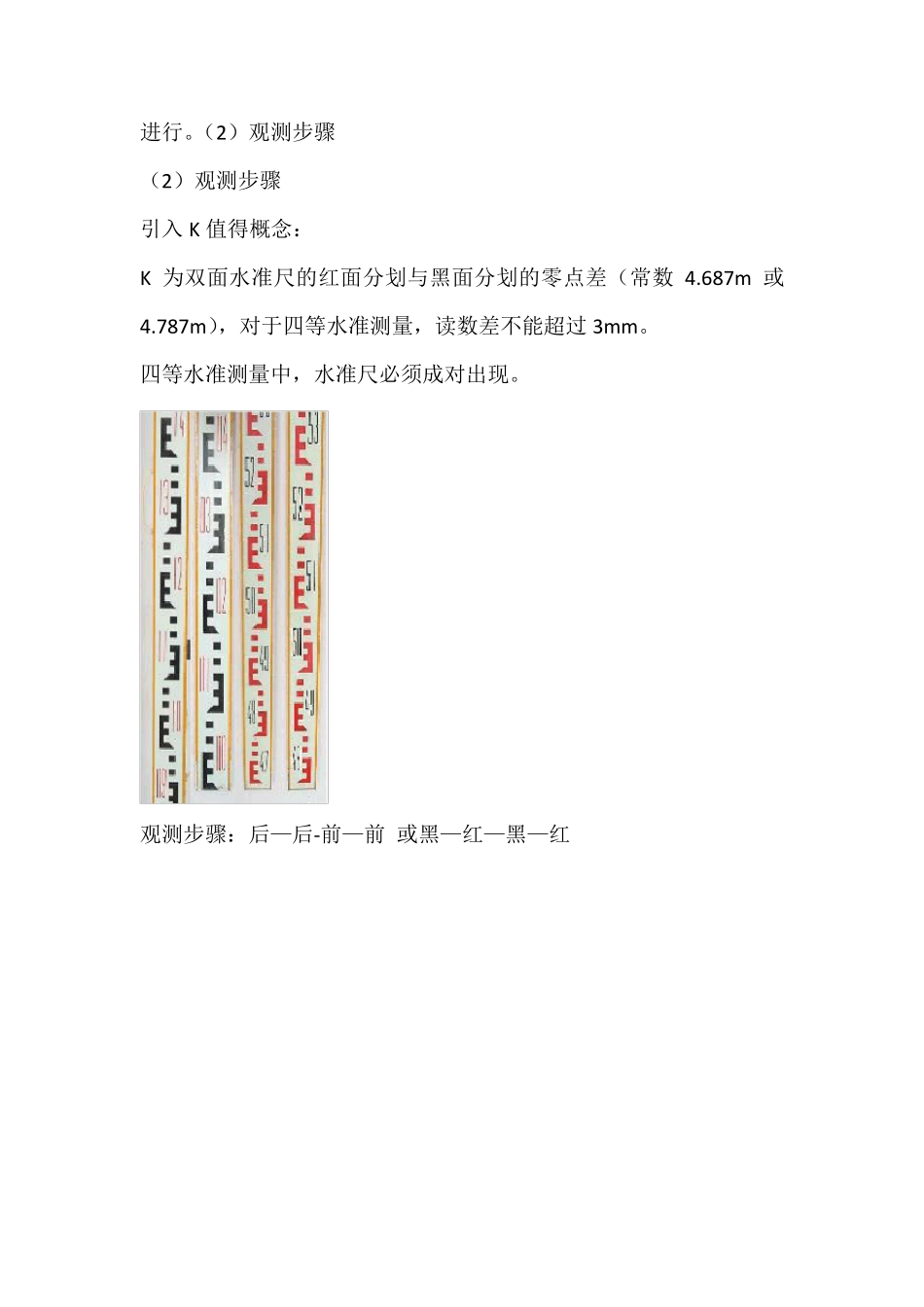

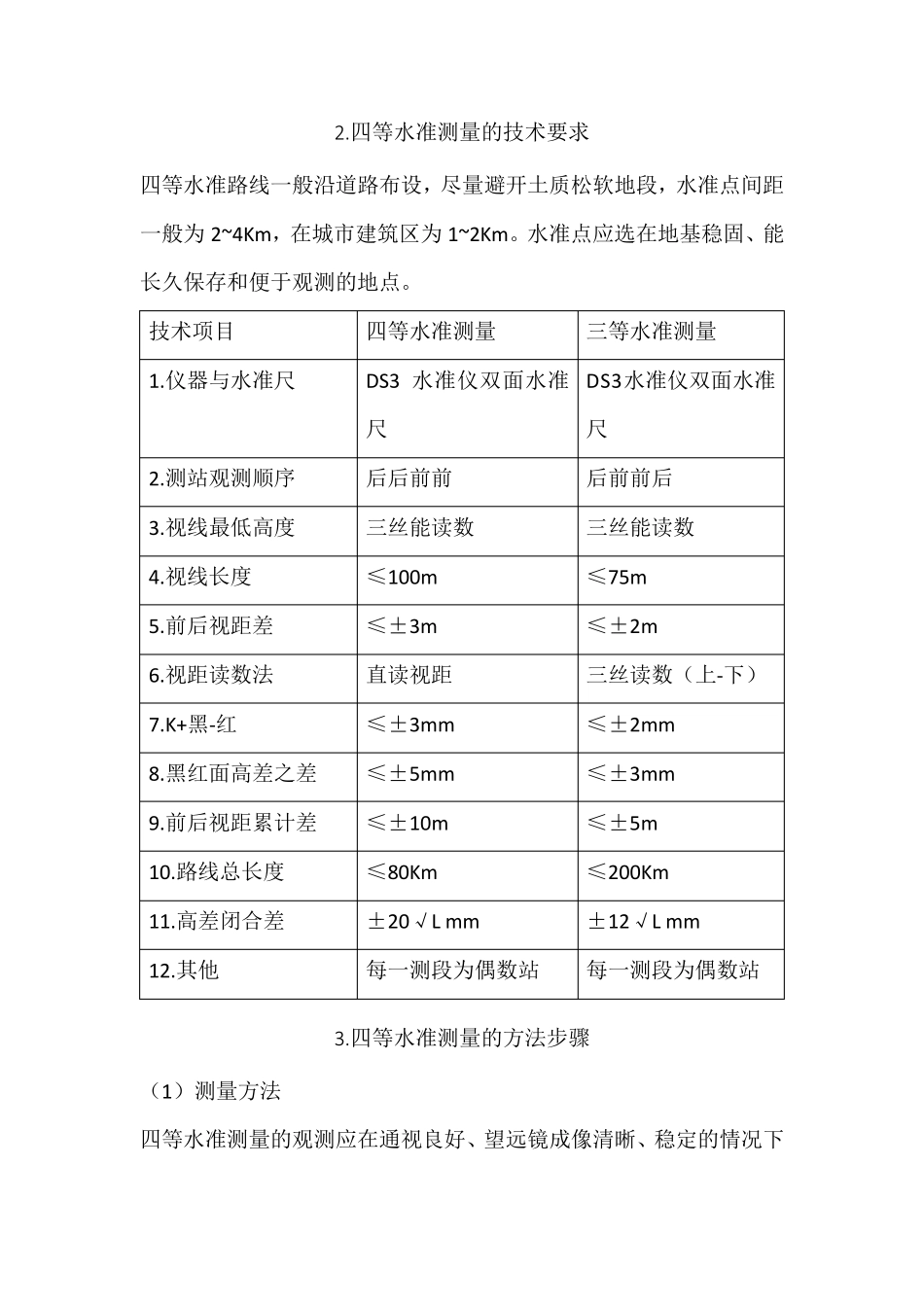

四等水准测量 1.四等水准测量的概念 2.四等水准测量的技术要求 3.四等水准测量的方法步骤 4.四等水准测量的观测记录 5.四等水准的测量的计算 6.四等水准测量的注意事项 1.四等水准测量的概念 我们将用水准测量的方法测定的高程控制点称为水准点。 水准点记为BM(Bench Matk)。 三、四等水准测量,常作为小地区测绘大比例尺地形图和施工测量的高程基本控制。 高程测量时测量工作三大基本内容之一。水准测量是高程测量的一种方法。 四等水准测量与普通水准测量的异同点: (1) 相同点:都需要拟定水准路线、选点、埋点和观测等程序。 (2) 不同点:四等水准测量必须使用双面尺观测,记录计算,观测顺序,精度要求不同。 2.四等水准测量的技术要求 四等水准路线一般沿道路布设,尽量避开土质松软地段,水准点间距一般为2~4Km,在城市建筑区为1~2Km。水准点应选在地基稳固、能长久保存和便于观测的地点。 技术项目 四等水准测量 三等水准测量 1.仪器与水准尺 DS3 水准仪双面水准尺 DS3水准仪双面水准尺 2.测站观测顺序 后后前前 后前前后 3.视线最低高度 三丝能读数 三丝能读数 4.视线长度 ≤100m ≤75m 5.前后视距差 ≤±3m ≤±2m 6.视距读数法 直读视距 三丝读数(上-下) 7.K+黑-红 ≤±3mm ≤±2mm 8.黑红面高差之差 ≤±5mm ≤±3mm 9.前后视距累计差 ≤±10m ≤±5m 10.路线总长度 ≤80Km ≤200Km 11.高差闭合差 ±20√L mm ±12√L mm 12.其他 每一测段为偶数站 每一测段为偶数站 3.四等水准测量的方法步骤 (1)测量方法 四等水准测量的观测应在通视良好、望远镜成像清晰、稳定的情况下进行。(2)观测步骤 (2)观测步骤 引入K 值得概念: K 为双面水准尺的红面分划与黑面分划的零点差(常数4.687m 或4.787m ),对于四等水准测量,读数差不能超过3m m 。 四等水准测量中,水准尺必须成对出现。 观测步骤:后—后-前—前 或黑—红—黑—红 详解步骤: ① 在测站上安置仪器,使圆水准气泡居中,后视水准尺黑面,用上、下丝读数,记入记录表中(1)和(2);用中丝读数,记入表中(3)。 ② 翻转水准尺,后视水准尺红面,用中丝读数,记入表中(4)。 ③ 前视水准尺黑面,用上、下丝读数,记入表中(5)和(6),前视水准尺黑面,用中丝读数,记入表中(7)。 ④ 翻转水准尺,前视水准尺红面,用中丝读数,记入表中(8)。 4 .四等水准测量的观测...
