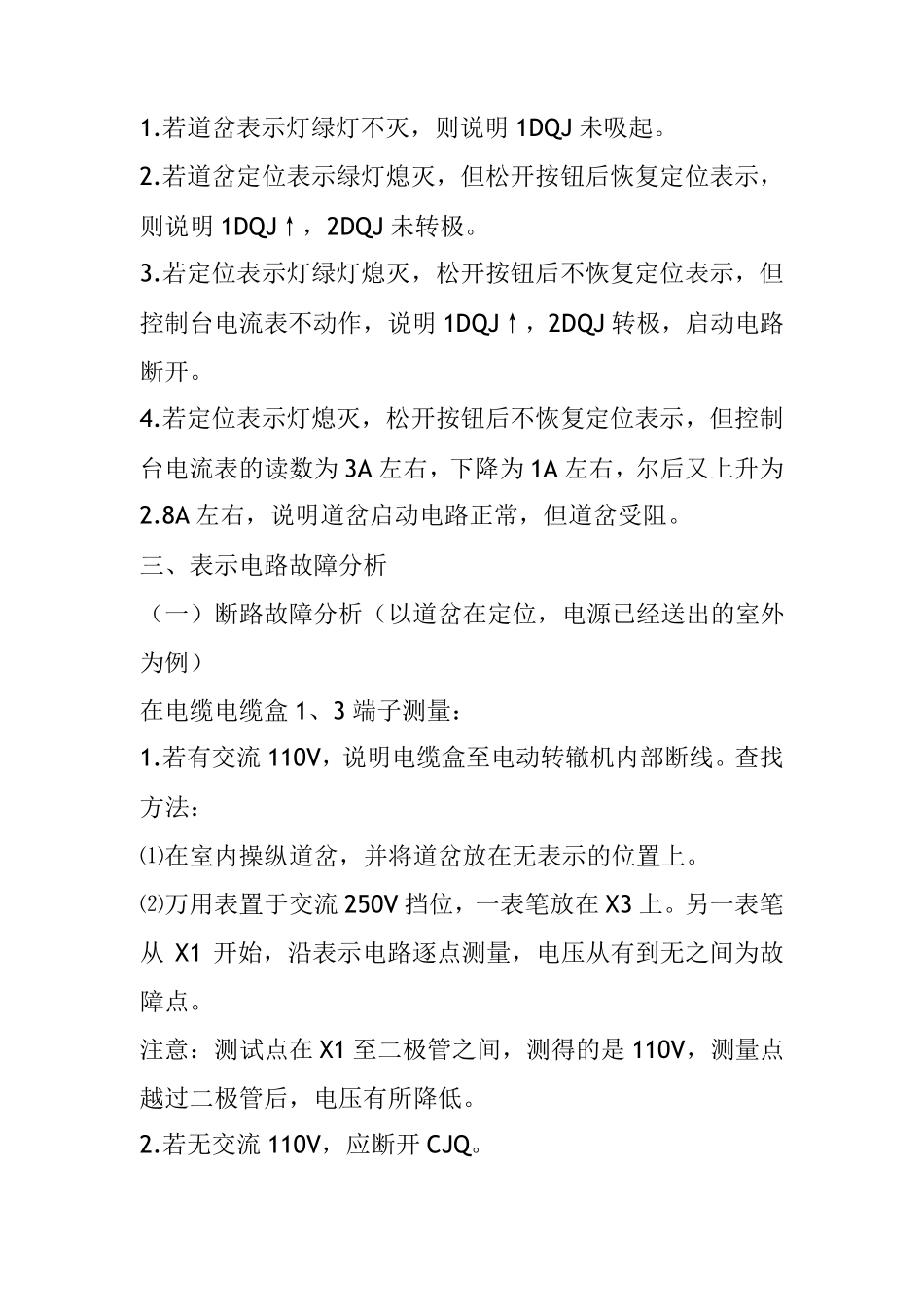

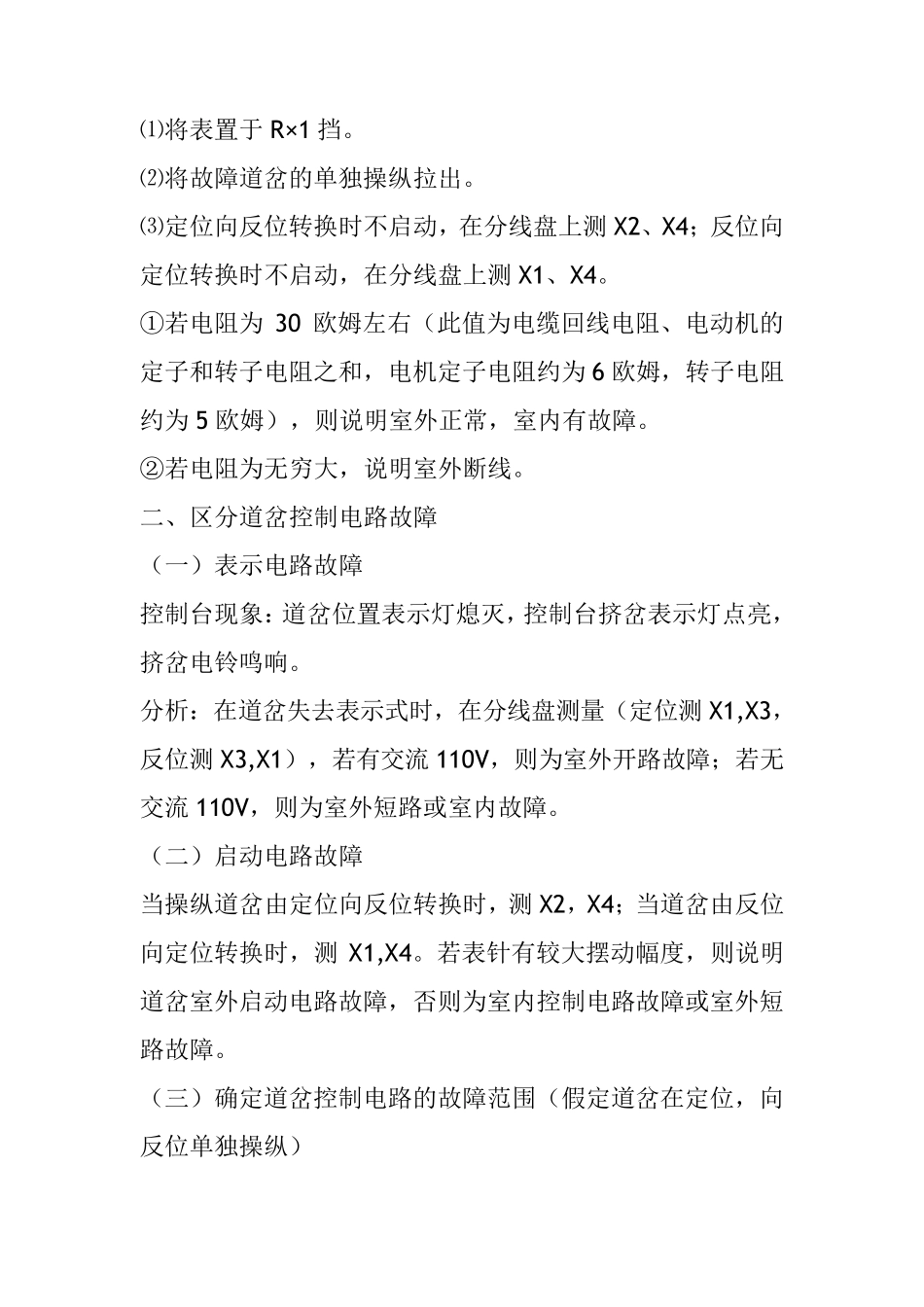

四线制道岔控制电路故障分析 一、判断故障的基本方法 1.道岔的正常表示电压：交流为70V，直流为60V 左右。若二极管接反，则交直流电压正常，道岔无定反位表示。 2.在分线盘上进行测试，可以确定道岔的故障范围： ⑴道岔表示正常时，测得交流电压70V 左右，直流电压60V左右。 ⑵若测得约 2V 交流电压，无直流电压，则可能是二极管击穿。 ⑶若测得交流接近 0V，无直流电压，则可能是室外发生了短路故障。 ⑷若测得交流110V 左右电压，无直流电压，则说明室外发生了断线故障。 ⑸若测得的交流和直流均为0V，则说明室内断线。 ⑹若测得直流150V 左右，交流160V 左右的电压，则说明表示继电器或有关连线断。 ⑺若测得交流10V 左右，直流8V 左右的电压，说明电容器断线。 ⑻若测得交流55V 左右电压，直流45V 左右电压，则说明电容器短路。 3.若启动电路发生故障，不能操纵道岔，在分线盘即可直接区分室内外故障： ⑴将表置于R×1 挡。 ⑵将故障道岔的单独操纵拉出。 ⑶定位向反位转换时不启动，在分线盘上测X2、X4；反位向定位转换时不启动，在分线盘上测X1、X4。 ①若电阻为 30 欧姆左右（此值为电缆回线电阻、电动机的定子和转子电阻之和，电机定子电阻约为 6 欧姆，转子电阻约为 5 欧姆），则说明室外正常，室内有故障。 ②若电阻为无穷大，说明室外断线。 二、区分道岔控制电路故障 （一）表示电路故障 控制台现象：道岔位置表示灯熄灭，控制台挤岔表示灯点亮，挤岔电铃鸣响。 分析：在道岔失去表示式时，在分线盘测量（定位测X1,X3，反位测X3,X1），若有交流 110V，则为室外开路故障；若无交流 110V，则为室外短路或室内故障。 （二）启动电路故障 当操纵道岔由定位向反位转换时，测X2，X4；当道岔由反位向定位转换时，测X1,X4。若表针有较大摆动幅度，则说明道岔室外启动电路故障，否则为室内控制电路故障或室外短路故障。 （三）确定道岔控制电路的故障范围（假定道岔在定位，向反位单独操纵） 1.若道岔表示灯绿灯不灭，则说明1DQJ 未吸起。 2.若道岔定位表示绿灯熄灭，但松开按钮后恢复定位表示，则说明1DQJ↑，2DQJ 未转极。 3.若定位表示灯绿灯熄灭，松开按钮后不恢复定位表示，但控制台电流表不动作，说明1DQJ↑，2DQJ 转极，启动电路断开。 4.若定位表示灯熄灭，松开按钮后不恢复定位表示，但控制台电流表的读数为 3A 左右，下降为 1A 左右，尔后又上升为2.8A 左右，说明道岔启动...
