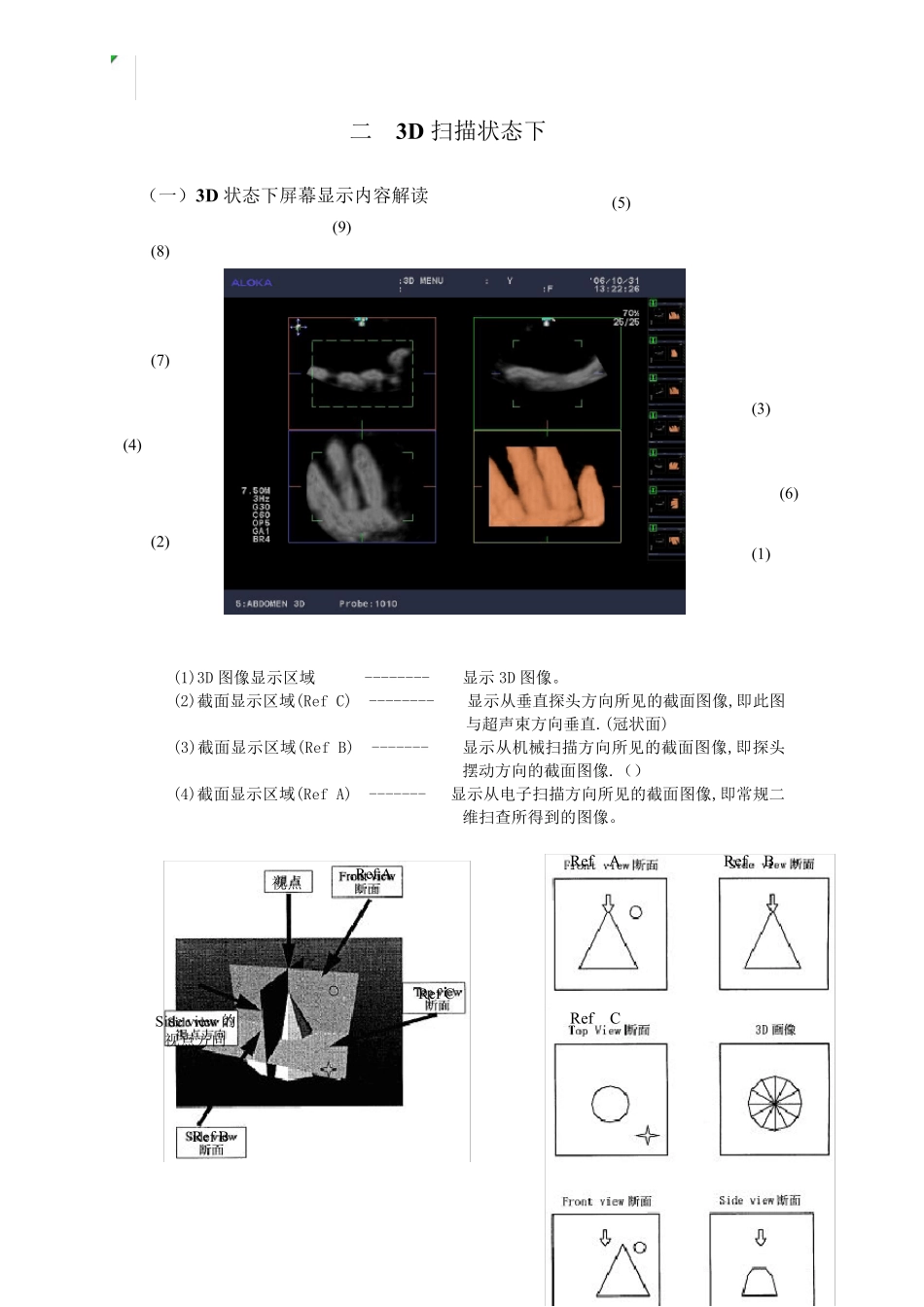

A103D 简易操作说明书一 启动 3D 扫描前(一)液晶屏上13D ROI------显示 3D 取样范围, 扇形框内为 3D 取样范围,矩形框内为 3D 成像范围.监视器上显示如下(二)操作面板上1ENTER+轨迹球------改变 3D 取样范围和成像范围的位置和大小23D------开始三维扫描二3D 扫描状态下(一)3D 状态下屏幕显示内容解读(1)3D 图像显示区域--------显示3D 图像。(2)截面显示区域(Ref C)--------显示从垂直探头方向所见的截面图像,即此图与超声束方向垂直.(冠状面)(3)截面显示区域(Ref B)-------显示从机械扫描方向所见的截面图像,即探头摆动方向的截面图像.()(4)截面显示区域(Ref A)-------显示从电子扫描方向所见的截面图像,即常规二维扫查所得到的图像。RefARefCRefB(1)(2)(3)(8)(5)(6)(4)(7)视点Ref ARef CSide view 的视点方向Ref B(9)(5)视点标志-------------观察视野的位置。3D 图像为从视点标志位置向下观察到表面图像。(6)截面位置线 -----------显示正交的截面位置。线的颜色与各截面图像的颜色相对应。(7)3D 成像区域 ----------- 虚线矩形显示区域内的数据成像为 3D 图像。上虚线为观察线。(8)轨迹球功能指示图标--------显示利用轨迹球进行图像的移动及3D显示区域的放大缩小等操作时功能状态。(9)观察线----------我们总是通过此线向下观察3D 图像,因此此线相当于我们的视线所在。(二)各键功能1操作面板上(1)图像旋转aFlow Gain -----X 轴方向旋转选定的截面图像, 3D 图像与与其正交的另二截面图像联动旋转.bM/D Gain -----Y 轴方向旋转选定的截面图像, 3D 图像与与其正交的另二截面图像联动旋转.c SCANAREA+旋钮 --------Z 轴方向旋转选定的截面图像, 3D 图像与与其正交的另二截面图像联动旋转.(2)--显示一幅 3D 图像或一幅 2D 图像(3)----- ----显示一幅 3D 图像和一幅 2D 图像(4) SCAN AREA+ENTER+轨迹球--------调整 2D 图像的位置和改变 3D 显示区域大小(ENTER 转换功能)BB/B(1)a(1)b(1)c(2)(3)(4)(5)(6)(7)(5)ZOOM+旋钮--------放大缩小3D 图像(6)SEARCH+轨迹球--------左右滚动轨迹球可逐祯回放3D 图像;将轨迹球向上推动,3D图像自动循环回放(7)STORE---------- 存储静态3D 图像2液晶屏上*(1)4View -------显示一幅3D 图像和三幅2D 图像,三幅2D 图像为3D 图像的三个互相垂直的切面其操作和显示关系如下(2)Scan Angle (实时3D...
