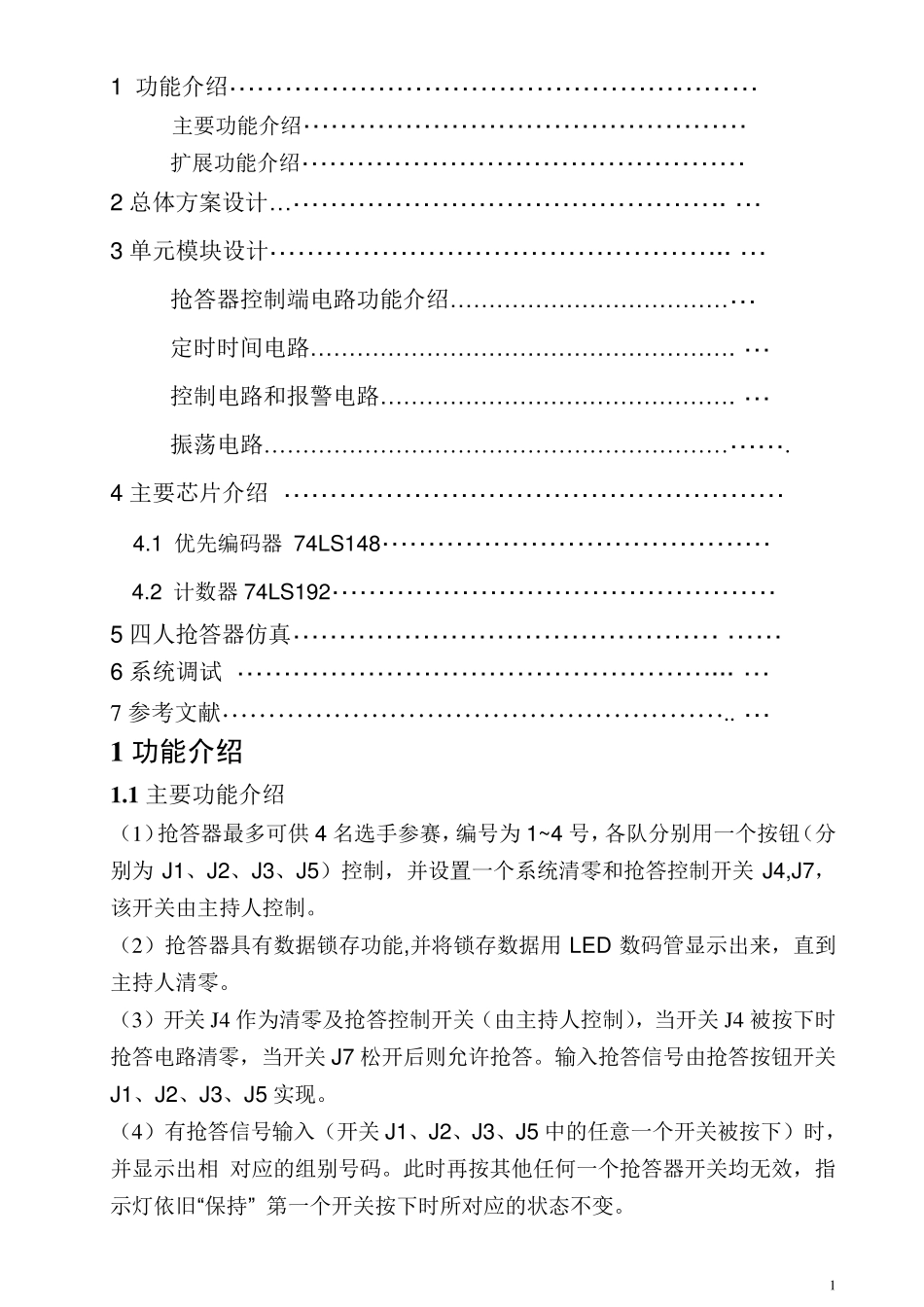

课题题目：数字式4组竞赛抢答器的设计与制作 一、课程设计目的 本次课程设计主要是《数字电子技术》理论课程而设置的一门实践性课程，起到巩固所学知识，加强综合能力，培养电路设计能力，提高实验技术，启发创新思想的效果。 二、初始条件： 本课程设计，要求用集成电路：74LSl48，74LS192,74LS175，74LS160,74LS00，74LS04，74LS20,74LS48,74LS32,555 定时器和其它器件等，实现四路定时抢答功能。 三、要求完成的主要任务: 1 、 可同时供 4 名选手（或代表队）参赛，其编号分别是 1 到 4，各用一个抢答按钮，按钮的编号与选手的编号相对应。给节目主持人设置一个控制开关，用来控制系统的清零(编号显示数码管灭灯)和抢答的开始。 2、抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并数码管上显示选手的编号，同时扬声器给出声音提示；同时封锁输入电路，禁止其它选手抢答。 3、抢答器具有定时抢答的功能，且一次抢答的时间为10 秒。当主持人启动“开始”键后，要求定时器立即进行加计时，并用显示器显示。 4、参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作, 显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止；如果定时抢答的时间已到，而没有选手抢答时，并封锁输入电路，禁止选手超时后抢答，定时显示器上显示 0。 目录 1 1 功能介绍…………………………………………………3 1.1主要功能介绍…………………………………………3 1.2扩展功能介绍…………………………………………3 2 总体方案设计………………………………………….. …3 3 单元模块设计………………………………………….. …4 3.1抢答器控制端电路功能介绍…………………………………4 3.2定时时间电路………………………………………………. …5 3.3控制电路和报警电路………………………………………. …5 3.4振荡电路………………………………………………………….6 4 主要芯片介绍 ………………………………………………7 4.1 优先编码器 74LS148……………………………………7 4.2 计数器74LS192…………………………………………8 5 四人抢答器仿真………………………………………. ……9 6 系统调试 ……………………………………………... …9 7 参考文献……………………………………………….. …11 1 功能介绍 1 .1 主要...
