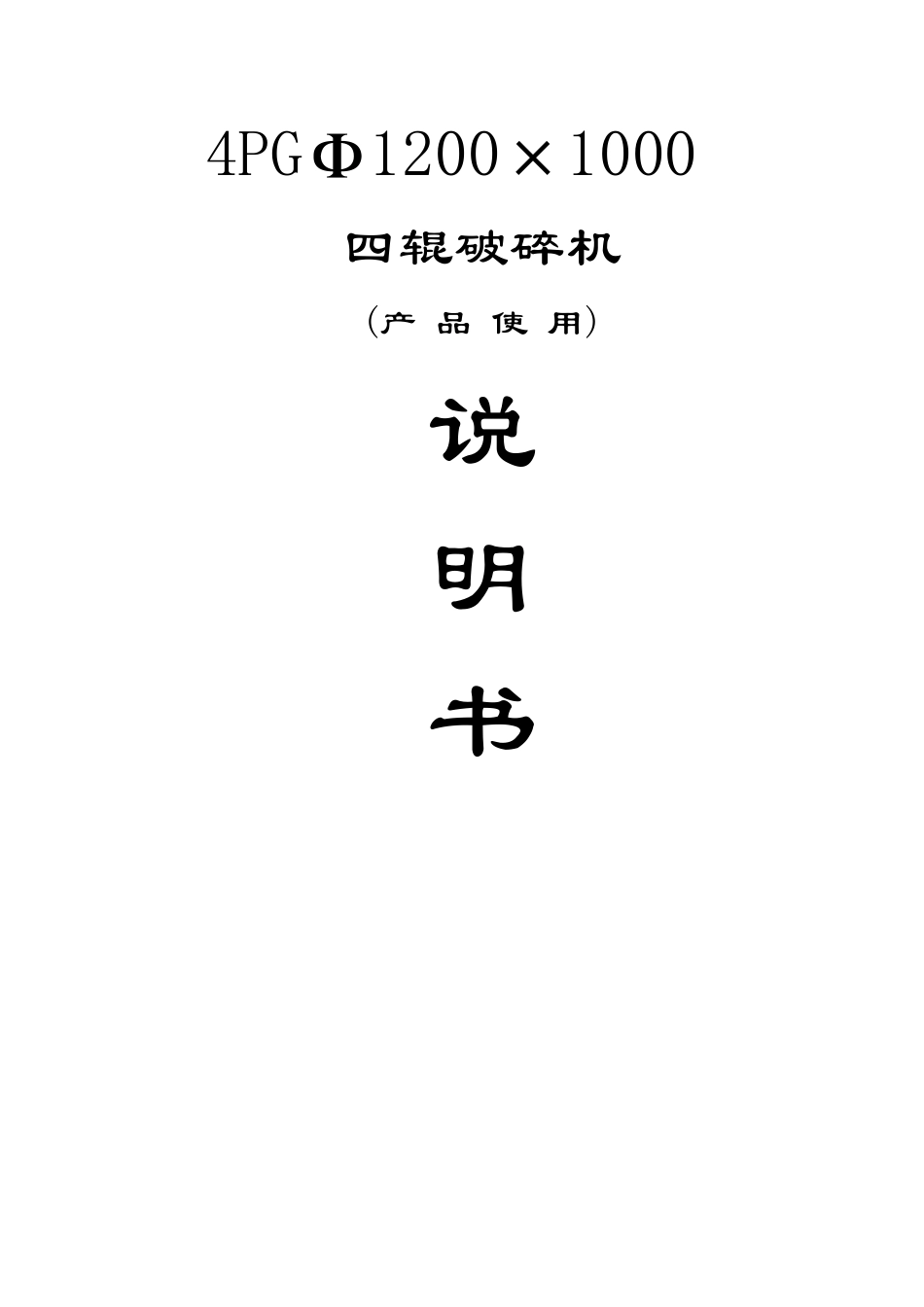

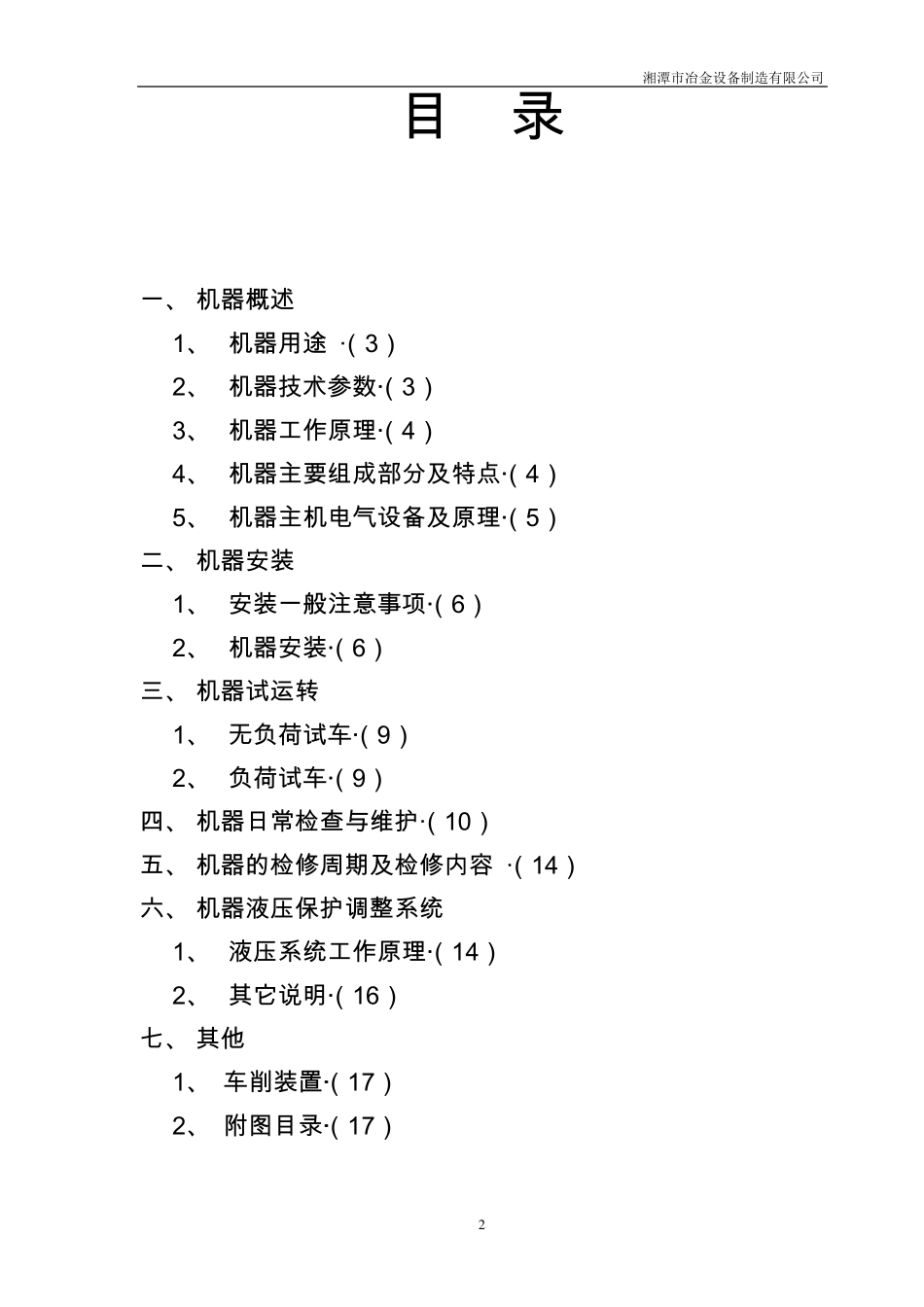

4PGФ1200×1000 四辊破碎机 (产 品 使 用) 说 明 书 湘潭市冶金设备制造有限公司 2 目 录 一、 机器概述 1、 机器用途 ·（ 3） 2、 机器技 术 参 数 ··（ 3） 3、 机器工 作 原 理 ··（ 4） 4、 机器主 要 组 成 部 分 及 特 点 ··（ 4） 5、 机器主 机电 气 设 备 及 原 理 ··（ 5） 二 、 机器安 装 1、 安 装 一般 注 意 事 项 ··（ 6） 2、 机器安 装 ··（ 6） 三 、 机器试 运 转 1、 无 负 荷 试 车 ··（ 9） 2、 负 荷 试 车 ··（ 9） 四 、 机器日 常 检 查 与 维 护 ·（ 10） 五 、 机器的 检 修 周 期 及 检 修 内 容 ·（ 14） 六 、 机器液 压 保 护 调 整 系 统 1、 液 压 系 统 工 作 原 理 ··（ 14） 2、 其 它 说 明 ··（ 16） 七 、 其 他 1、 车 削 装 置 ··（ 17） 2、 附 图 目录··（ 17） 湘潭市冶金设备制造有限公司 3 一、 机器概述 1、机器用途 四辊破碎机是一种结构合理、紧凑、运转可靠的中碎和细碎破碎机。 破碎材料 焦炭、无烟煤 名 称 数值 单位 生产率 产品粒度≤3mm 的量≥90%时 （ 沿 辊子 全 长 均 匀 布 料） 35 吨 /时 电动机 型 号 用于 上 主 动 辊 YD280S-8/4 用于 下 主 动 辊 Y315M-6 功 率 破碎时 上 主 动 辊 55 千 瓦 下 主 动 辊 90 千 瓦 切 削 时 40 千 瓦 转速 破碎时 上 主 动 辊 1470 转/分 下 主 动 辊 980 转/分 切 削 时 740 转/分 破碎时 辊之 转速 上 主 动 辊及 上 被 动 辊 81.66 转/分 下 主 动 辊及 下 被 动 辊 175 转/分 切 削 时 辊子 转速 41.4 转/分 上 辊用减 速 机 ZLY355 速 比 I=18 下 辊用减 速 机 ZDY315 速 比 I=5.6 液 压 系 统 电 动 机 Y112M-4 4KW 1500r/min 380V 液 压 系 统 电 磁 阀 电 压 ： 24V DC 频 率： 50Hz 湘潭市冶金设备制造有限公司 4 2、 技 术 参 数 3、 机 器 的 工 作 原 理 本 设 备 的 工 作 原 理 是 依 靠 辊 子 表 面 的 摩 擦 力 把 物 料 带 入 两 辊子 的 工 作 腔 中 ， 通 过 挤 压 和 剪 切 力 使 物 料...
