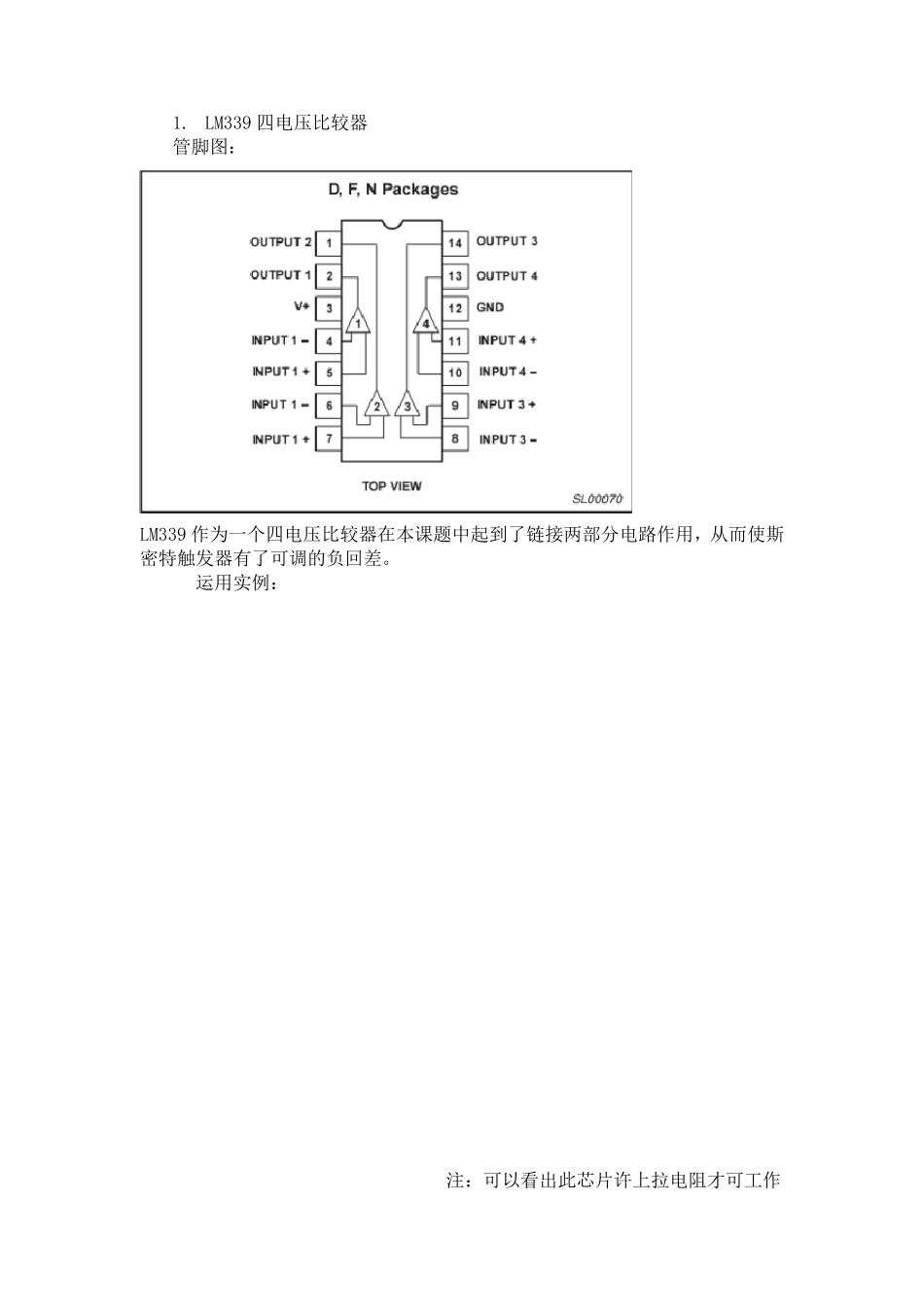

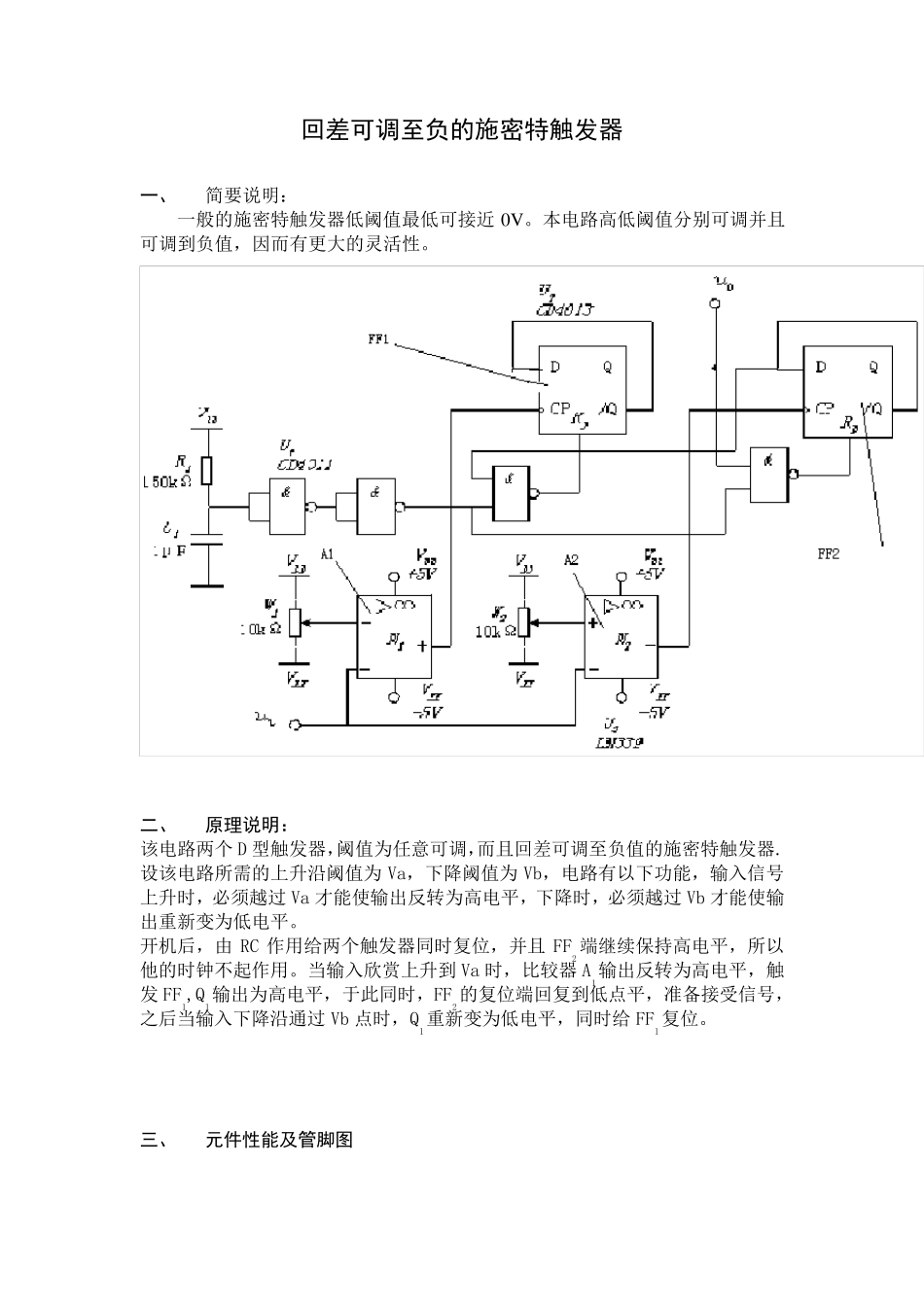

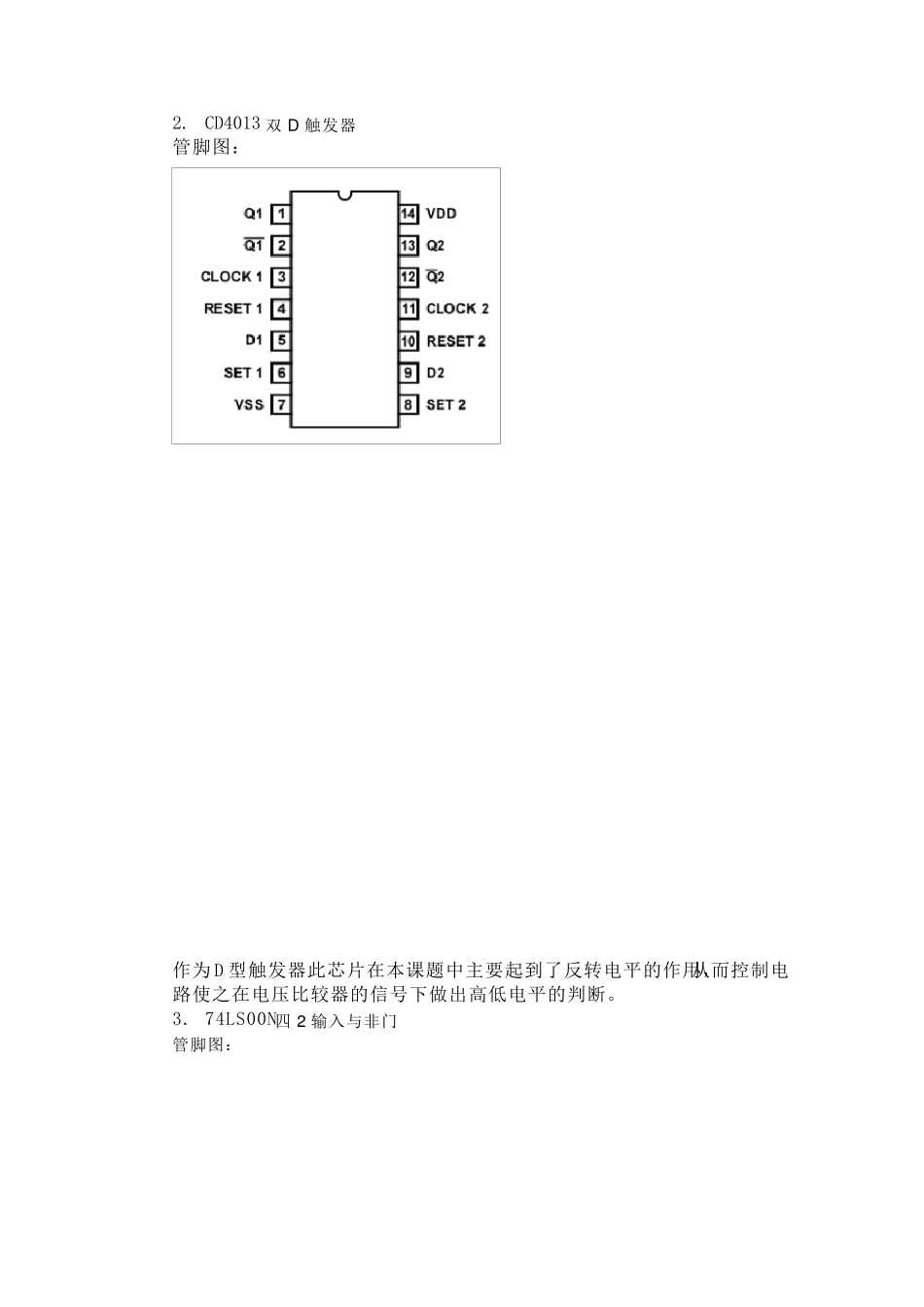

回差可调至负的施密特触发器 一、 简要说明： 一般的施密特触发器低阈值最低可接近0V 。本电路高低阈值分别可调并且可调到负值，因而有更大的灵活性。 二、 原理说明： 该电路两个 D 型触发器，阈值为任意可调，而且回差可调至负值的施密特触发器. 设该电路所需的上升沿阈值为 Va，下降阈值为 Vb，电路有以下功能，输入信号上升时，必须越过 Va 才能使输出反转为高电平，下降时，必须越过 Vb 才能使输出重新变为低电平。 开机后，由 RC 作用给两个触发器同时复位，并且 FF2 端继续保持高电平，所以他的时钟不起作用。当输入欣赏上升到 Va 时，比较器A1输出反转为高电平，触发FF1,Q1输出为高电平，于此同时，FF2的复位端回复到低点平，准备接受信号，之后当输入下降沿通过 Vb 点时，Q1重新变为低电平，同时给 FF1复位。 三、 元件性能及管脚图 1. LM339 四电压比较器 管脚图： LM339 作为一个四电压比较器在本课题中起到了链接两部分电路作用，从而使斯密特触发器有了可调的负回差。 运用实例： 注：可以看出此芯片许上拉电阻才可工作 2. CD4013 双D 触发器 管脚图： 作为D 型触发器此芯片在本课题中主要起到了反转电平的作用，从而控制电路使之在电压比较器的信号下做出高低电平的判断。 3. 74LS00N四 2 输入与非门 管脚图： 主要作用：简单的逻辑和放大作用 四、 电路的 EDA 仿真和结果分析 输入函数波形图； 1.当 Va 大于 Vb; 2.当Va 小于Vb; 可看出 当Va、Vb 大小不同是低电平变高电平的时间不同，但周期相同，而且可以通过调节滑动变阻器不同使Va、Vb 不同从而改变回差。 五、 线路改进意见及思考题 电路由于需要外部的信号输入才能产生波形从而产生回差，这样显得繁琐而且容易接错线因此可以用震荡电路代替此部分 1． 电路中W 1 与W 2 分别是调整什么用的？ 答：改变比较器的比较电压从而改变电路的回差 使用±5V 的电源可以通过调节W1、W2 滑动变阻器达到副回差 2．该电路的电源电压范围最大可以达到多少？受什么因素限制？ 答：该电路最大电压范围为±5V，首先是供电电源是由于CD4013 等芯片可许的工作电压为基准的电压范围，而且所给输入波形的峰值也是在这个电压左右。 六、 课程设计的收获和体会 电路主要由三块芯片组成主题部分 从由RC 作用 给CD4013 触发器同时复位，在由LM339 芯片提供时钟信号给 CD4013 为止，整个电路都由这三个部分完...
