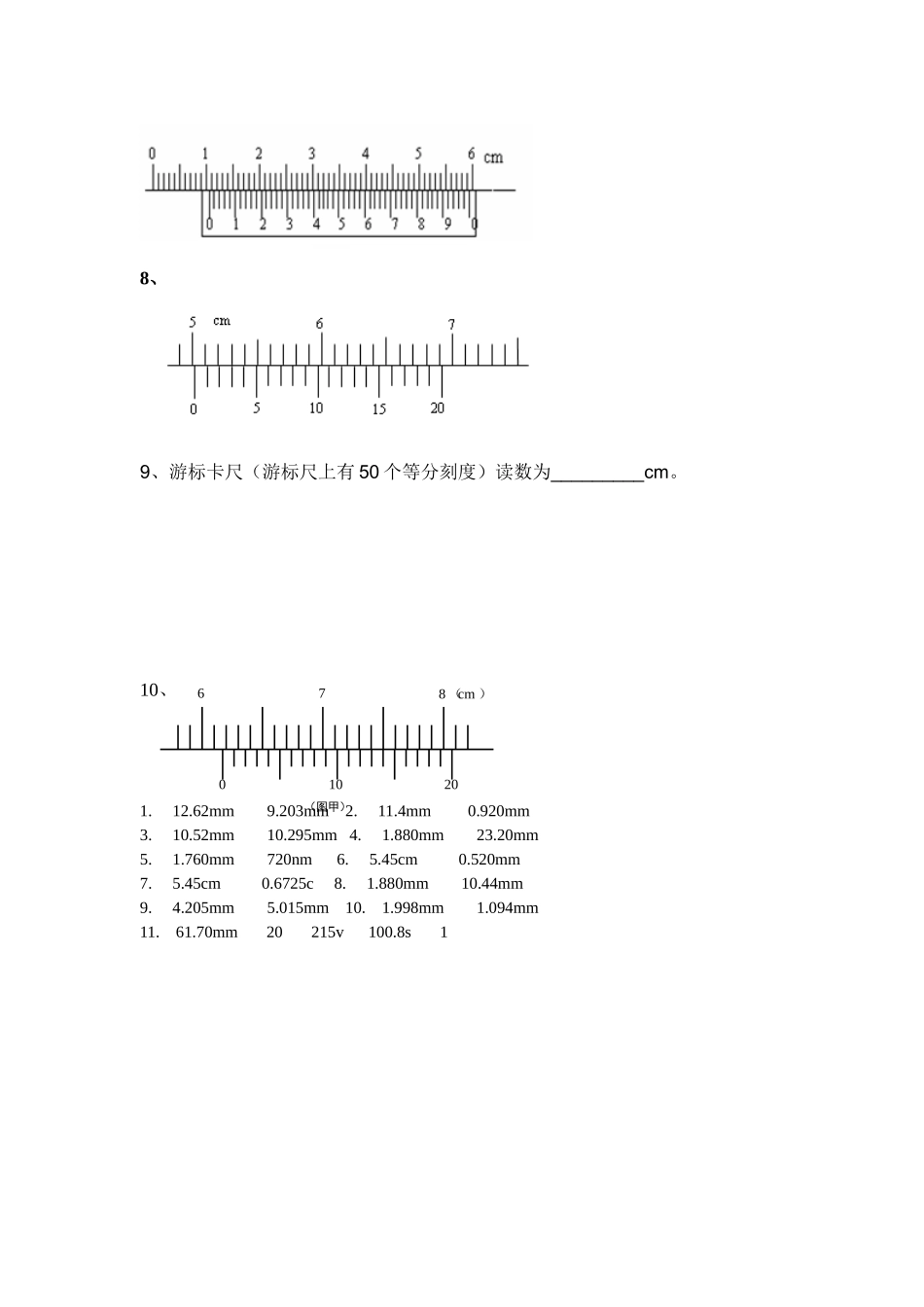

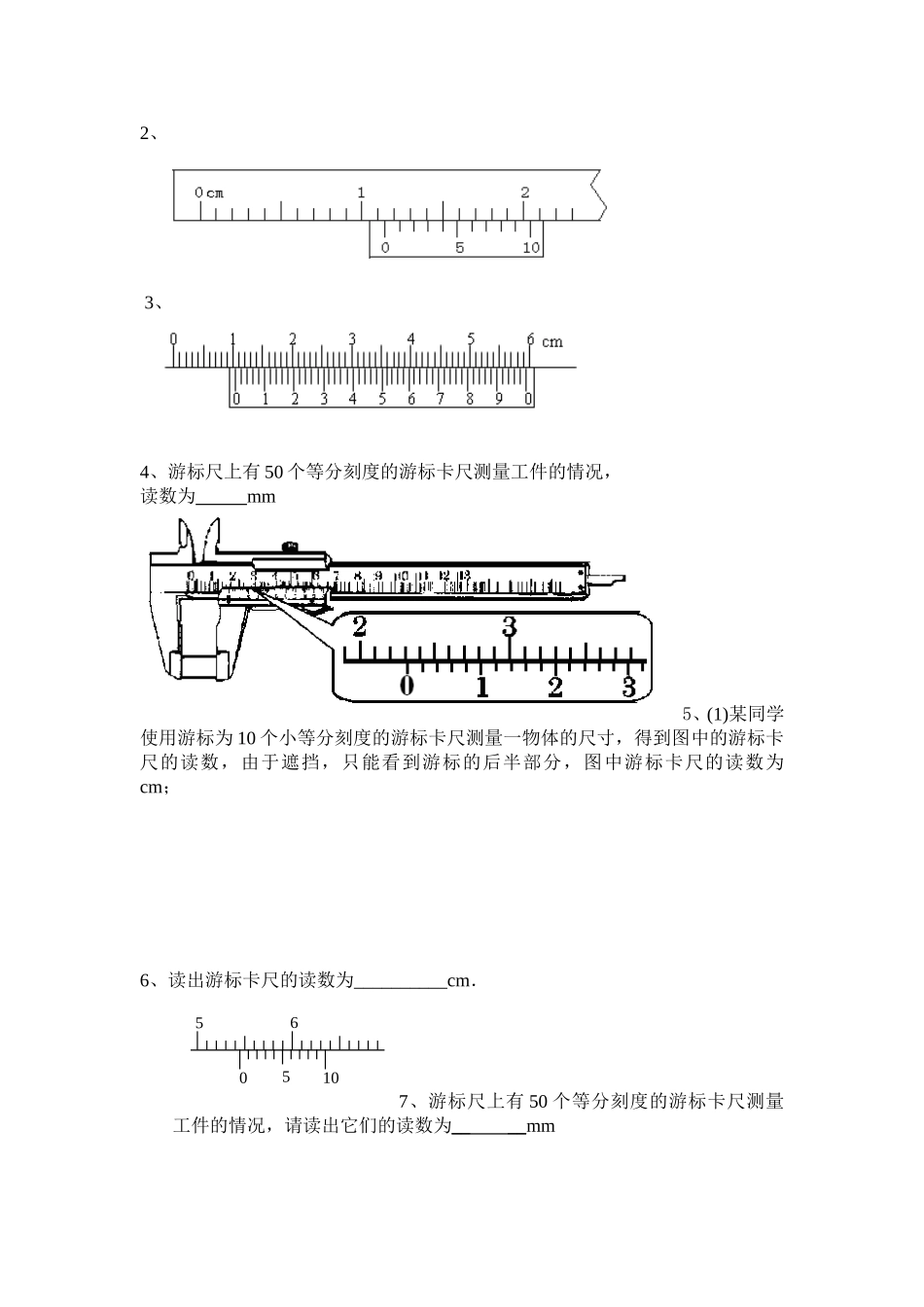

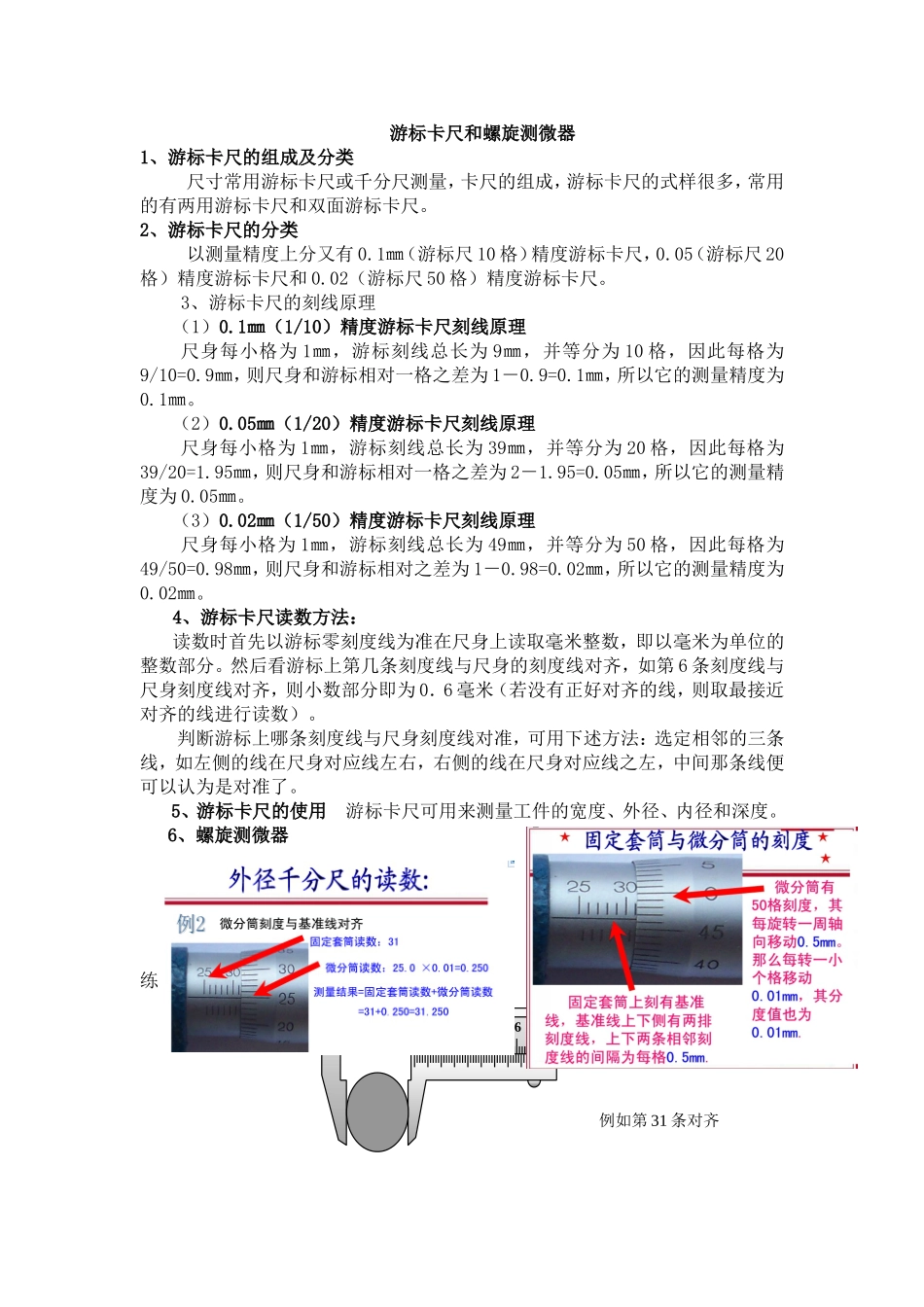

游标卡尺和螺旋测微器1、游标卡尺的组成及分类尺寸常用游标卡尺或千分尺测量，卡尺的组成，游标卡尺的式样很多，常用的有两用游标卡尺和双面游标卡尺。2、游标卡尺的分类以测量精度上分又有0.1㎜（游标尺10格）精度游标卡尺，0.05（游标尺20格）精度游标卡尺和0.02（游标尺50格）精度游标卡尺。3、游标卡尺的刻线原理（1）0.1㎜（1/10）精度游标卡尺刻线原理尺身每小格为1㎜，游标刻线总长为9㎜，并等分为10格，因此每格为9/10=0.9㎜，则尺身和游标相对一格之差为1－0.9=0.1㎜，所以它的测量精度为0.1㎜。（2）0.05㎜（1/20）精度游标卡尺刻线原理尺身每小格为1㎜，游标刻线总长为39㎜，并等分为20格，因此每格为39/20=1.95㎜，则尺身和游标相对一格之差为2－1.95=0.05㎜，所以它的测量精度为0.05㎜。（3）0.02㎜（1/50）精度游标卡尺刻线原理尺身每小格为1㎜，游标刻线总长为49㎜，并等分为50格，因此每格为49/50=0.98㎜，则尺身和游标相对之差为1－0.98=0.02㎜，所以它的测量精度为0.02㎜。4、游标卡尺读数方法：读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。5、游标卡尺的使用游标卡尺可用来测量工件的宽度、外径、内径和深度。6、螺旋测微器练习题：01234567891例如第31条对齐2、3、4、游标尺上有50个等分刻度的游标卡尺测量工件的情况，读数为mm5、(1)某同学使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为cm；6、读出游标卡尺的读数为__________cm．7、游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数为____mm0510568、9、游标卡尺（游标尺上有50个等分刻度）读数为_________cm。10、1.12.62mm9.203mm2.11.4mm0.920mm3.10.52mm10.295mm4.1.880mm23.20mm5.1.760mm720nm6.5.45cm0.520mm7.5.45cm0.6725c8.1.880mm10.44mm9.4.205mm5.015mm10.1.998mm1.094mm11.61.70mm20215v100.8s1678（cm）01020（图甲）1、10.039m2、8.063mm3、6.407mm4、2.141mm5、8.805mm6、14.540mm7、3.008mm8、5.383mm9、2.586mm10、7.500mm11、9.270mm12、5.804mm
