学生宿舍防盗报警器的设计VIP专享

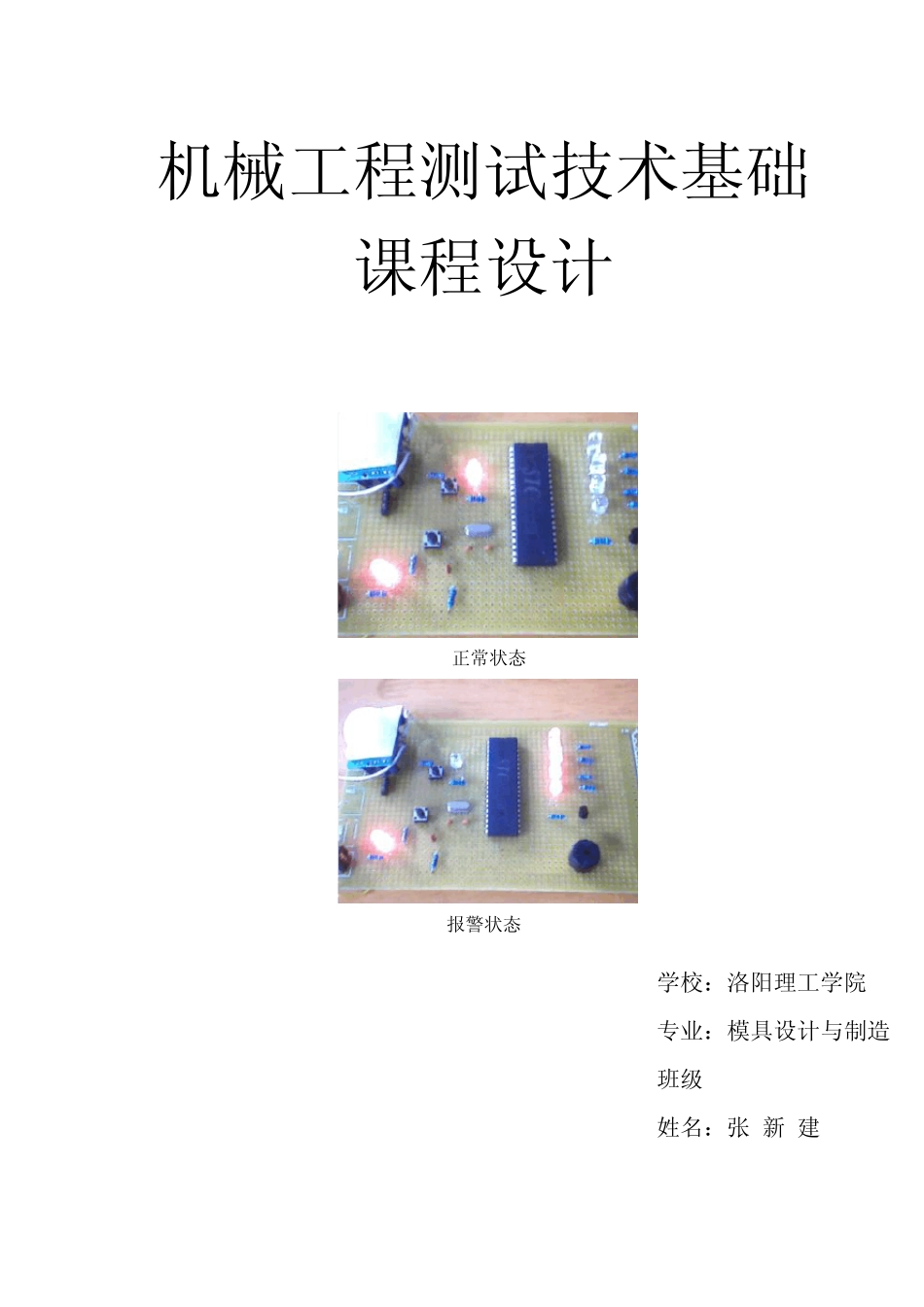

机械工程测试技术基础 课程设计 正常状态 报警状态 学校：洛阳理工学院 专业：模具设计与制造 班级: Z090358 姓名：张 新 建 学生宿舍防盗报警器的设计 1 目录 1 引言 ................................................................................................... 2 1.1 设计任务与要求 ..................................................................................... 2 2 方案设计 ........................................................................................... 3 2.1 总体设计思路 ........................................................................................ 3 2.2. 具体电路模块设计 .............................................................................. 4 2.2.1 热 释 电 红 外 传 感 器原 理 ....................................................................... 4 2.2.2 放 大 电 路 的设计 ..................................................................................... 4 2.2.3 时 钟 电 路 的设计 ..................................................................................... 4 2.2.4 复 位 电 路 的设计 ..................................................................................... 5 2.2.5 发 光 二 极 管 报警电 路 的设计 .............................................................. 6 2.2.6蜂 鸣 器报警电 路 的设计 ......................................................................... 6 2.3 系统硬件电路的选择及说明 ................................................................ 7 3软件的程序实现 ......................................................................................... 8 3.1 主 程 序 工 作 流 程 图 ..................................................................................... 8 3.2 中 断 服 务程 序 工 作 流 程 图 ....................................................................... 9 4 软件仿真 ........................................................................................... 9 5...
