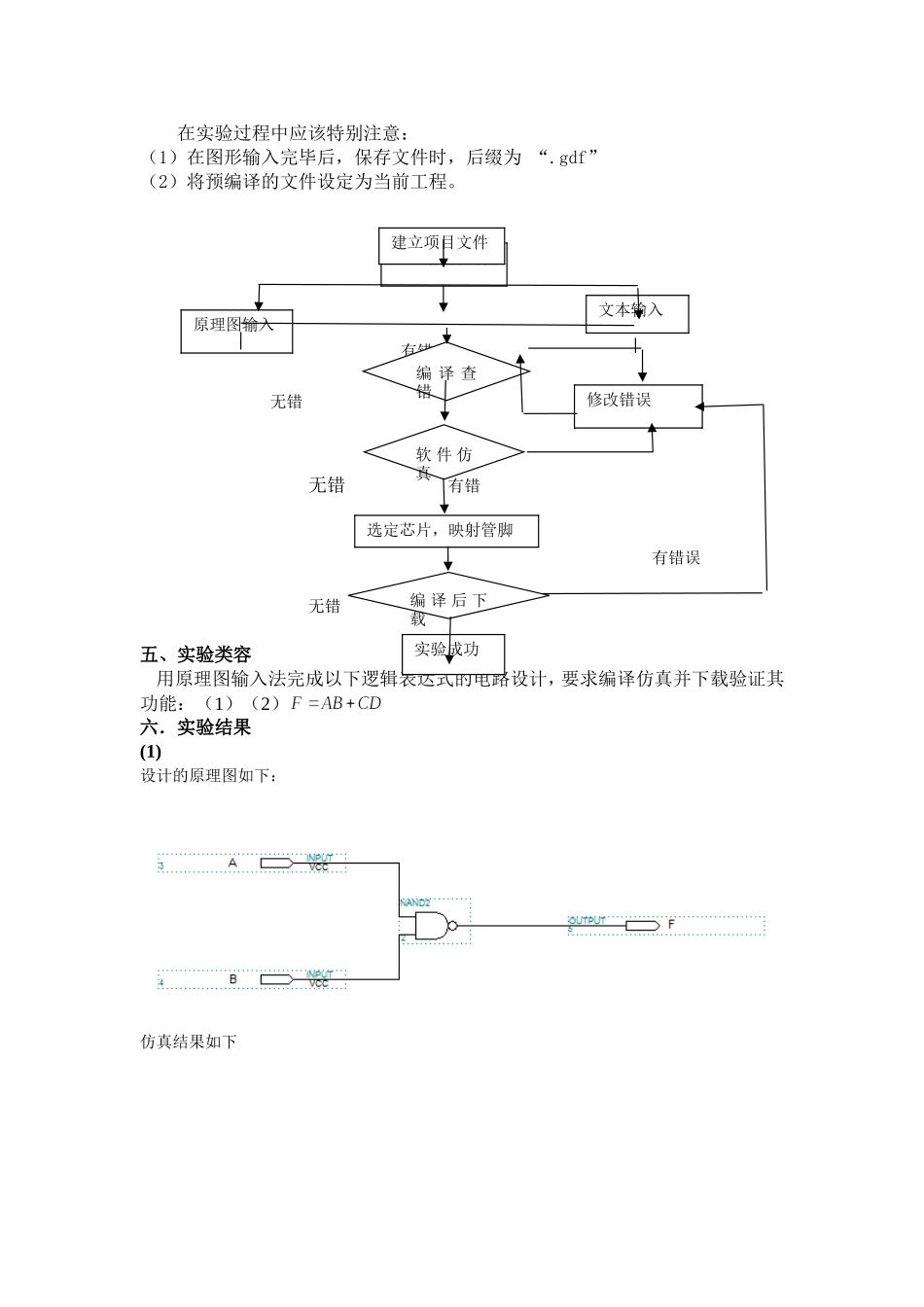

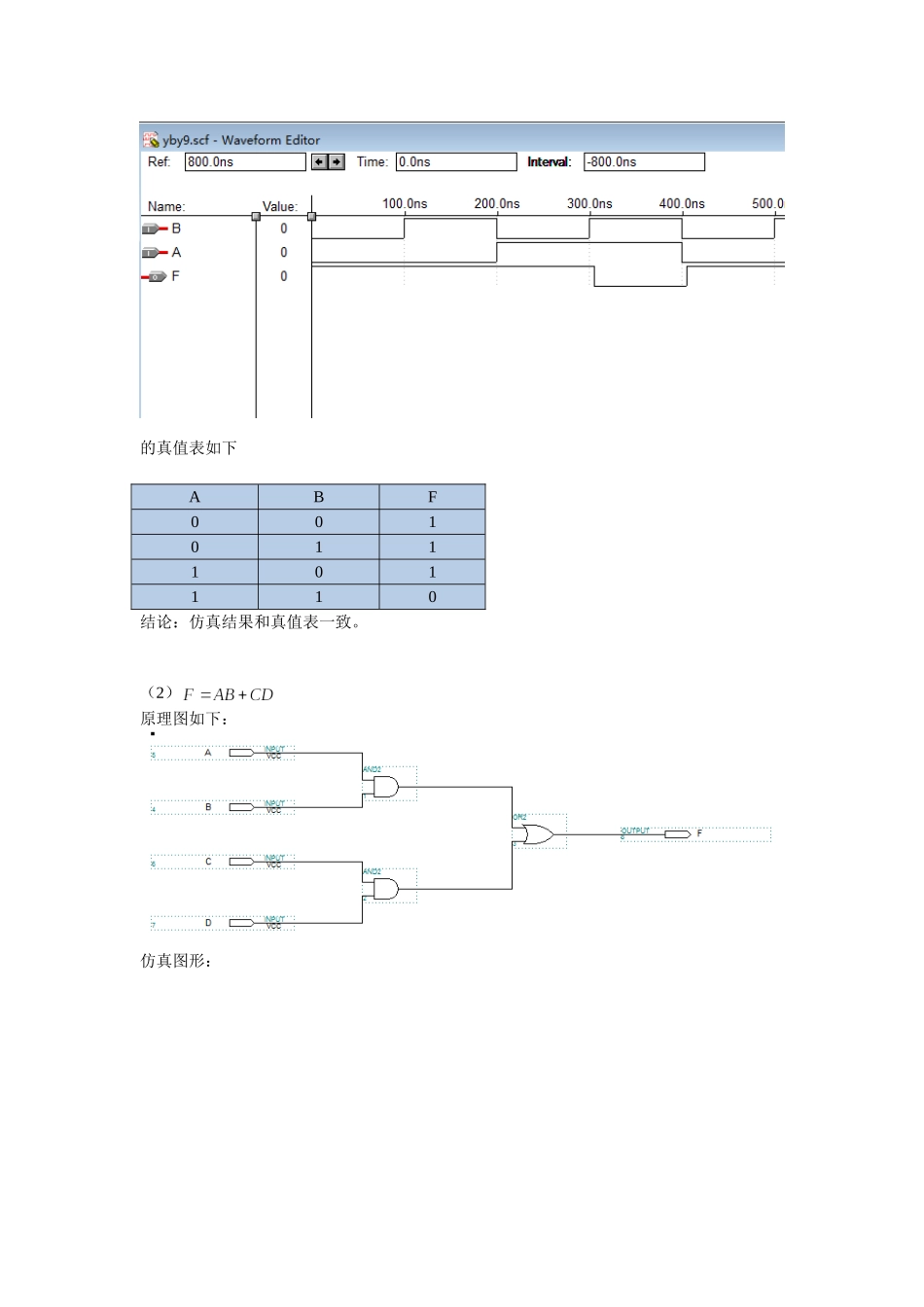

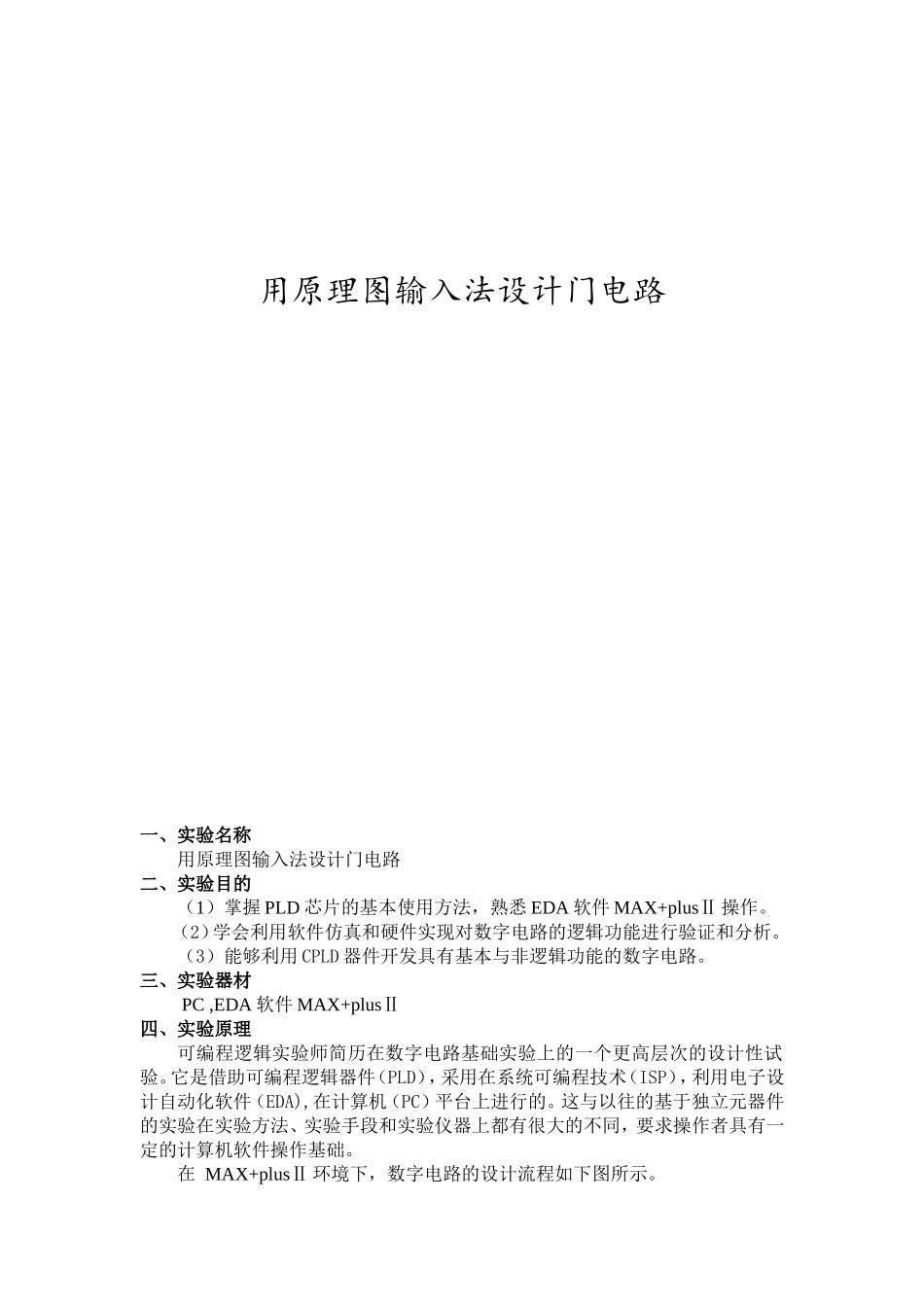

用原理图输入法设计门电路一、实验名称用原理图输入法设计门电路二、实验目的（1）掌握PLD芯片的基本使用方法，熟悉EDA软件MAX+plusⅡ操作。（2）学会利用软件仿真和硬件实现对数字电路的逻辑功能进行验证和分析。（3）能够利用CPLD器件开发具有基本与非逻辑功能的数字电路。三、实验器材PC,EDA软件MAX+plusⅡ四、实验原理可编程逻辑实验师简历在数字电路基础实验上的一个更高层次的设计性试验。它是借助可编程逻辑器件（PLD），采用在系统可编程技术（ISP），利用电子设计自动化软件（EDA),在计算机（PC）平台上进行的。这与以往的基于独立元器件的实验在实验方法、实验手段和实验仪器上都有很大的不同，要求操作者具有一定的计算机软件操作基础。在MAX+plusⅡ环境下，数字电路的设计流程如下图所示。在实验过程中应该特别注意：（1）在图形输入完毕后，保存文件时，后缀为“.gdf”（2）将预编译的文件设定为当前工程。有错无错无错有错有错误无错五、实验类容用原理图输入法完成以下逻辑表达式的电路设计，要求编译仿真并下载验证其功能：（1）（2）六．实验结果(1)设计的原理图如下：仿真结果如下原理图输入文本输入建立设计文件建立项目文件选定芯片，映射管脚实验成功修改错误编译后下载软件仿真编译查错的真值表如下ABF001011101110结论：仿真结果和真值表一致。（2）原理图如下：仿真图形：真值表ABCDABCDAB+CD0000000000100000100000011011010000001010000110000011101110000001001000101000010110111100101110111111101011111111结论:真值表和仿真结果一致。
