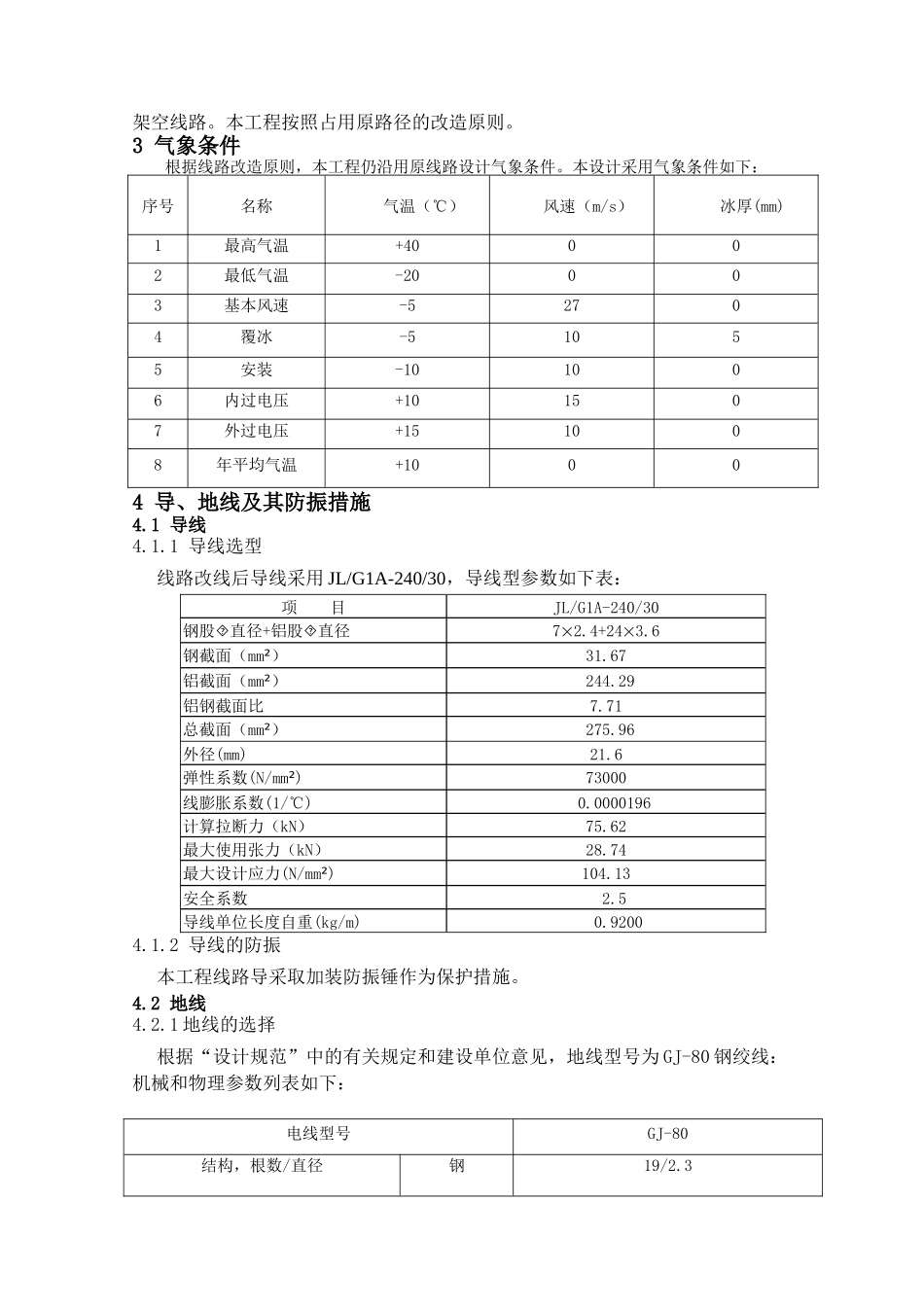

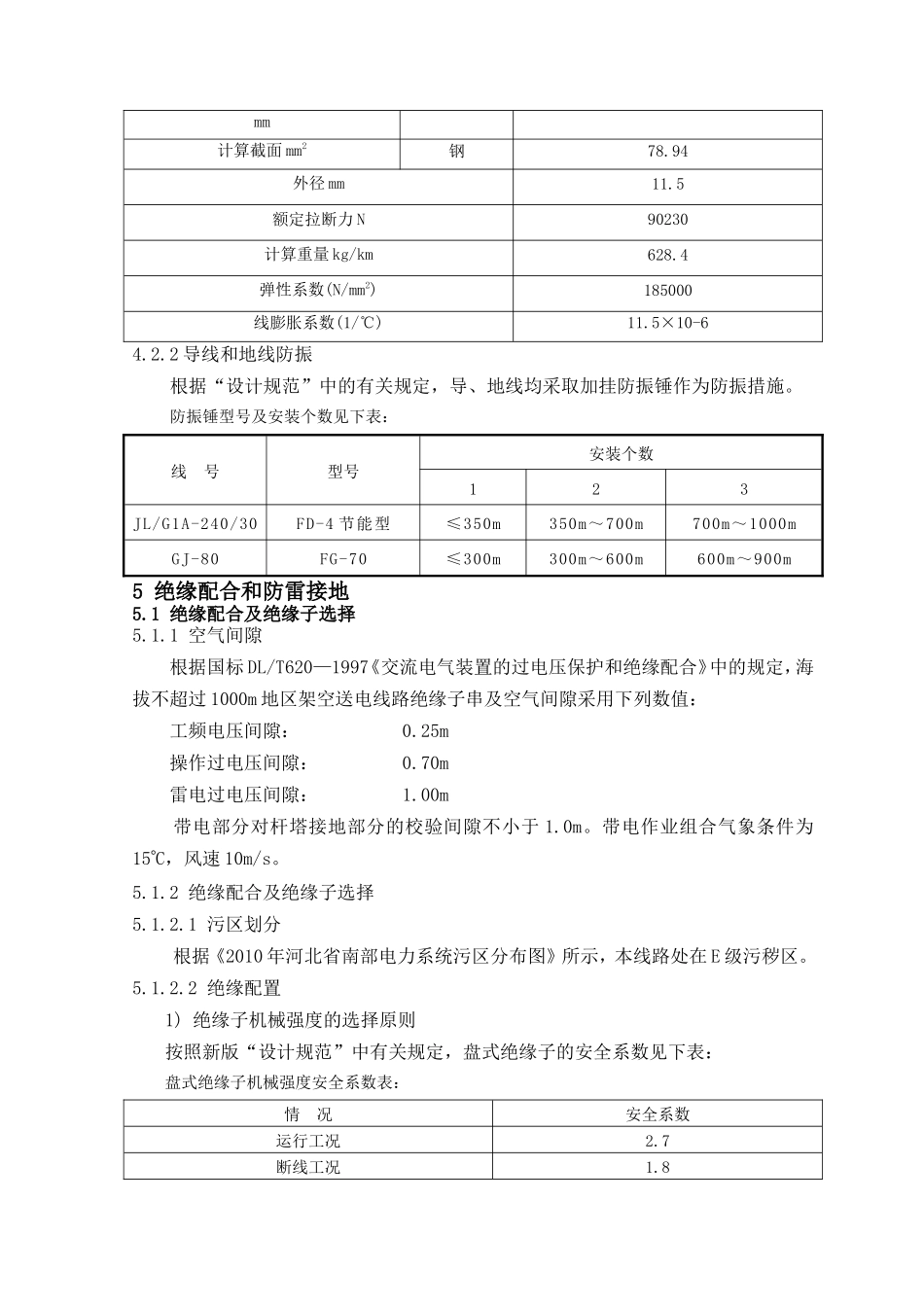

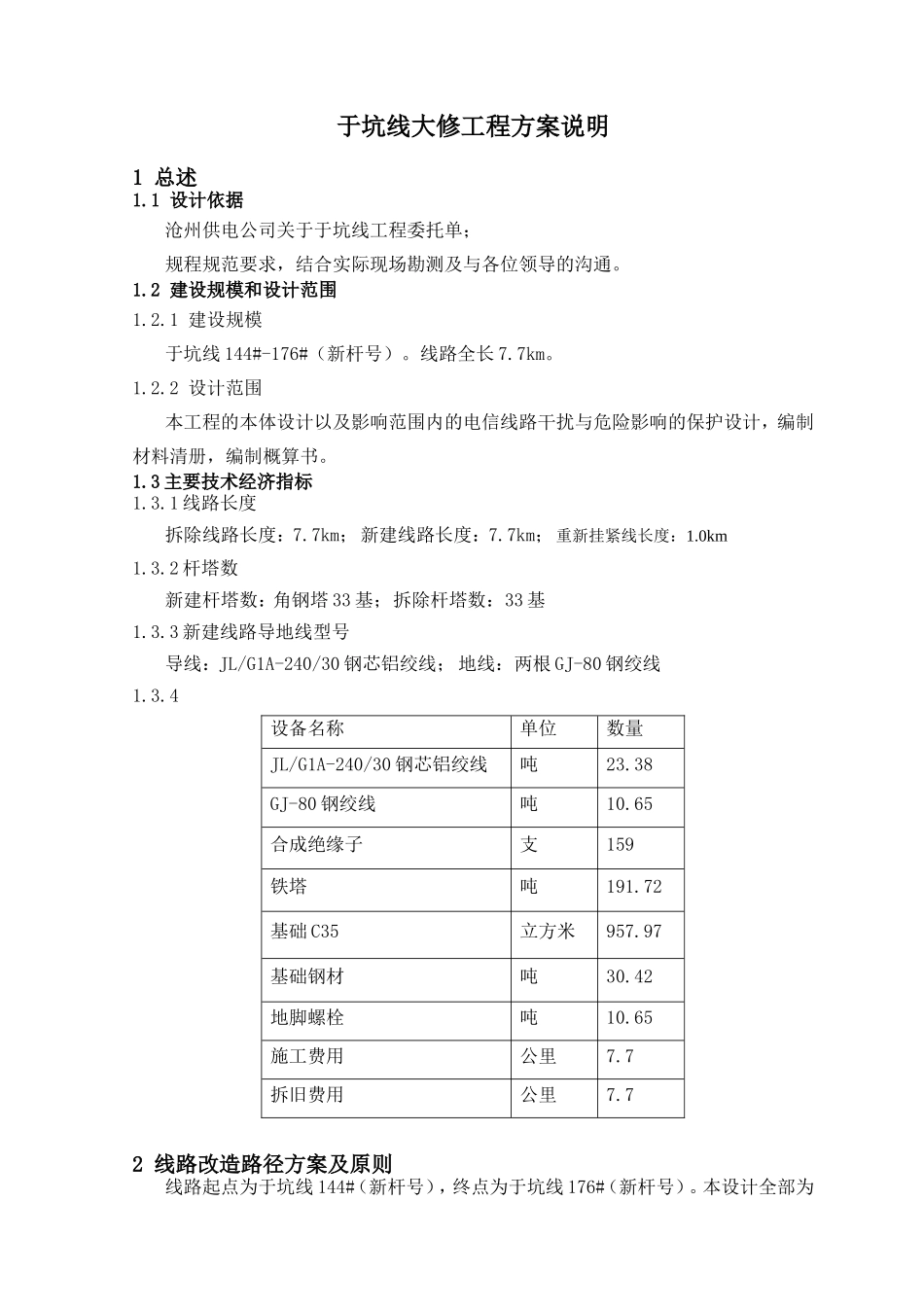

于坑线大修工程方案说明1总述1.1设计依据沧州供电公司关于于坑线工程委托单；规程规范要求，结合实际现场勘测及与各位领导的沟通。1.2建设规模和设计范围1.2.1建设规模于坑线144#-176#（新杆号）。线路全长7.7km。1.2.2设计范围本工程的本体设计以及影响范围内的电信线路干扰与危险影响的保护设计，编制材料清册，编制概算书。1.3主要技术经济指标1.3.1线路长度拆除线路长度：7.7km；新建线路长度：7.7km；重新挂紧线长度：1.0km1.3.2杆塔数新建杆塔数：角钢塔33基；拆除杆塔数：33基1.3.3新建线路导地线型号导线：JL/G1A-240/30钢芯铝绞线；地线：两根GJ-80钢绞线1.3.4设备名称单位数量JL/G1A-240/30钢芯铝绞线吨23.38GJ-80钢绞线吨10.65合成绝缘子支159铁塔吨191.72基础C35立方米957.97基础钢材吨30.42地脚螺栓吨10.65施工费用公里7.7拆旧费用公里7.72线路改造路径方案及原则线路起点为于坑线144#（新杆号），终点为于坑线176#（新杆号）。本设计全部为架空线路。本工程按照占用原路径的改造原则。3气象条件根据线路改造原则，本工程仍沿用原线路设计气象条件。本设计采用气象条件如下：序号名称气温（℃）风速（m/s）冰厚(mm)1最高气温+40002最低气温-20003基本风速-52704覆冰-51055安装-101006内过电压+101507外过电压+151008年平均气温+10004导、地线及其防振措施4.1导线4.1.1导线选型线路改线后导线采用JL/G1A-240/30，导线型参数如下表：项目JL/G1A-240/30钢股直径+铝股直径72.4+243.6钢截面（mm²）31.67铝截面（mm²）244.29铝钢截面比7.71总截面（mm²）275.96外径(mm)21.6弹性系数(N/mm²)73000线膨胀系数(1/℃)0.0000196计算拉断力（kN）75.62最大使用张力（kN）28.74最大设计应力(N/mm²)104.13安全系数2.5导线单位长度自重(kg/m)0.92004.1.2导线的防振本工程线路导采取加装防振锤作为保护措施。4.2地线4.2.1地线的选择根据“设计规范”中的有关规定和建设单位意见，地线型号为GJ-80钢绞线：机械和物理参数列表如下：电线型号GJ-80结构，根数/直径钢19/2.3mm计算截面mm2钢78.94外径mm11.5额定拉断力N90230计算重量kg/km628.4弹性系数(N/mm2)185000线膨胀系数(1/℃)11.5×10-64.2.2导线和地线防振根据“设计规范”中的有关规定，导、地线均采取加挂防振锤作为防振措施。防振锤型号及安装个数见下表：线号型号安装个数123JL/G1A-240/30FD-4节能型≤350m350m～700m700m～1000mGJ-80FG-70≤300m300m～600m600m～900m5绝缘配合和防雷接地5.1绝缘配合及绝缘子选择5.1.1空气间隙根据国标DL/T620—1997《交流电气装置的过电压保护和绝缘配合》中的规定，海拔不超过1000m地区架空送电线路绝缘子串及空气间隙采用下列数值：工频电压间隙：0.25m操作过电压间隙：0.70m雷电过电压间隙：1.00m带电部分对杆塔接地部分的校验间隙不小于1.0m。带电作业组合气象条件为15C，风速10m/s。5.1.2绝缘配合及绝缘子选择5.1.2.1污区划分根据《2010年河北省南部电力系统污区分布图》所示，本线路处在E级污秽区。5.1.2.2绝缘配置1)绝缘子机械强度的选择原则按照新版“设计规范”中有关规定，盘式绝缘子的安全系数见下表：盘式绝缘子机械强度安全系数表：情况安全系数运行工况2.7断线工况1.8断联工况1.5注：对于瓷质绝缘子尚应满足正常运行情况常年负荷状态下安全系数不小于4.0。合成绝缘子最大使用荷载下安全系数为3.0。2)爬电比距根据上述要求，结合以往工程设计运行经验，本工程导线绝缘子串的爬电比距按不小于下表所列数值下限配置。污秽等级等值盐密度(mg/cm2)爬电比距(cm/kV)悬垂耐张IV＞0.25～0.35≥3.8≥3.8注：爬电比距按标称电压计算。3)绝缘子型式、强度及片数选择结果导线的悬垂绝缘子串采用单支棒形悬式合成绝缘子,型号选FXBW-110/70-2；耐张绝缘子串采用2X10片防污型瓷绝缘子，型号选U70BP/146D。跳线采用瓷绝缘子U70BP/146D。合成绝缘子型号FXBW-110/70-2额定机械破坏负荷（kN）70公称盘径（mm）~公称结构高度（mm）1240最小公称爬电距离（mm）不小于3150（相当于瓷4200）单位重量（kg）5.5绝缘子型号U70BP/146D额定机电破坏负荷（kN）70公称盘径（mm）280公称结构高度（...
