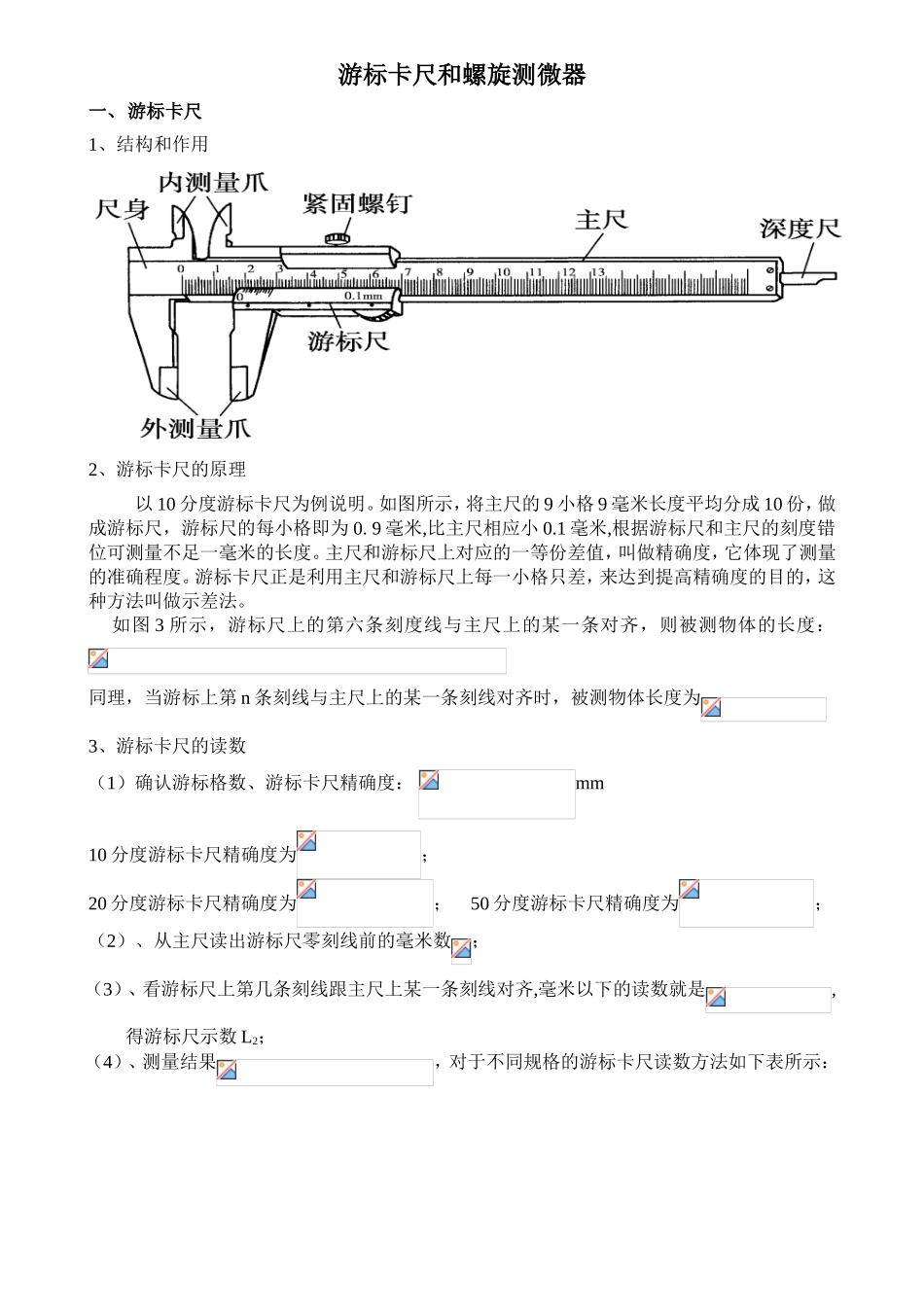

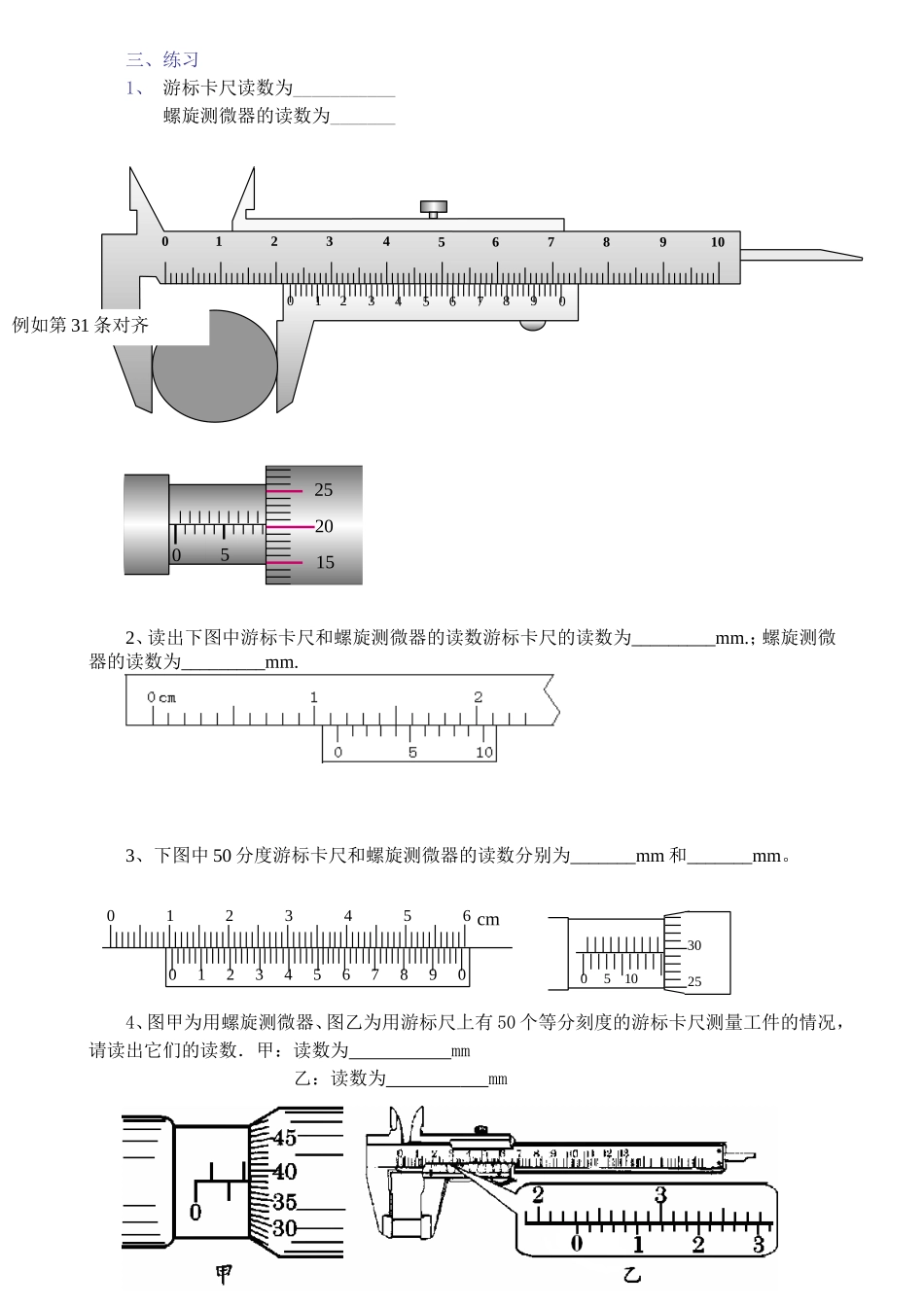

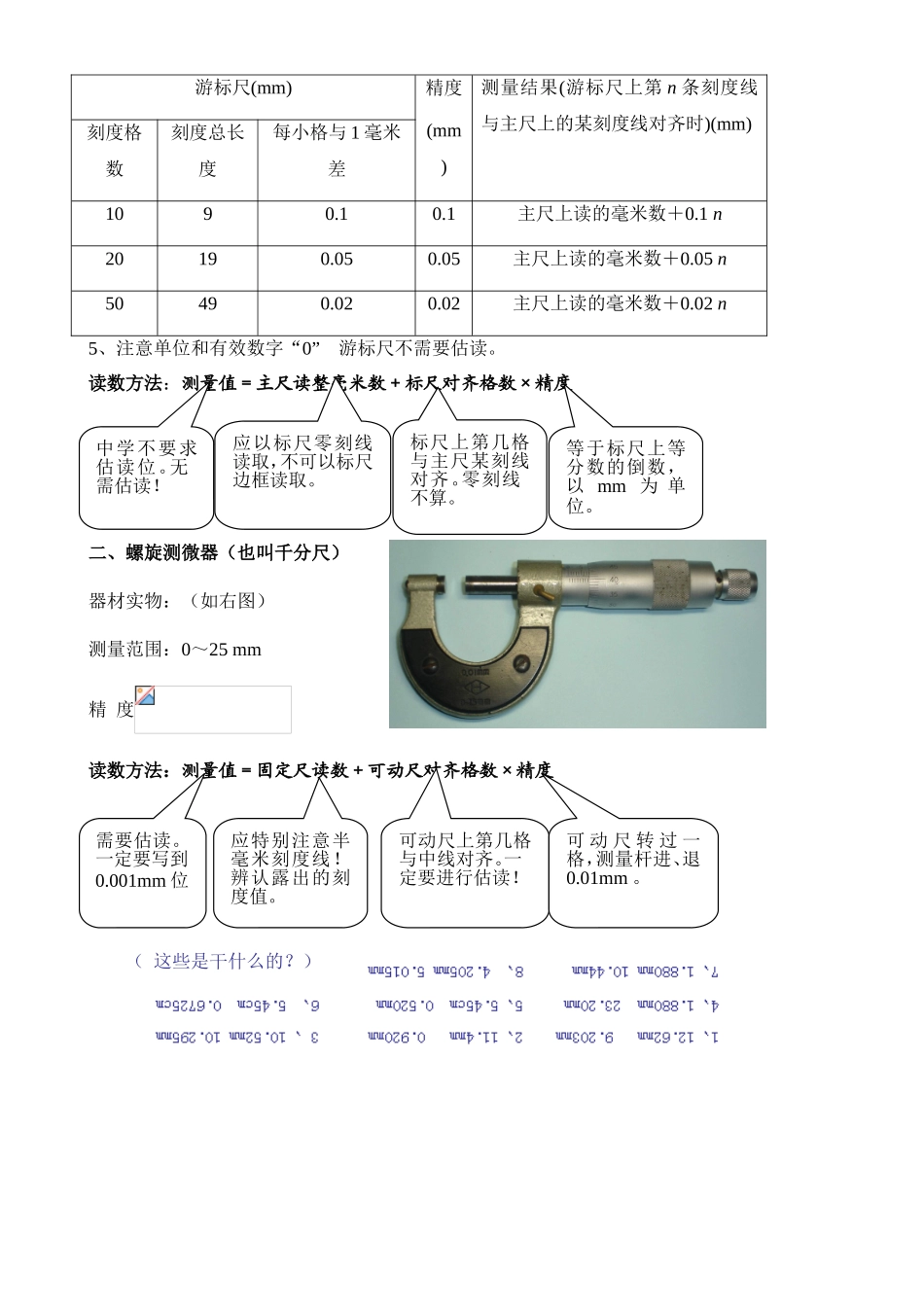

游标卡尺和螺旋测微器一、游标卡尺1、结构和作用2、游标卡尺的原理以10分度游标卡尺为例说明。如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0.9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的，这种方法叫做示差法。如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测物体的长度：同理，当游标上第n条刻线与主尺上的某一条刻线对齐时，被测物体长度为3、游标卡尺的读数（1）确认游标格数、游标卡尺精确度：mm10分度游标卡尺精确度为；20分度游标卡尺精确度为；50分度游标卡尺精确度为；（2）、从主尺读出游标尺零刻线前的毫米数；（3）、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是,得游标尺示数L2；（4）、测量结果，对于不同规格的游标卡尺读数方法如下表所示：游标尺(mm)精度(mm)测量结果(游标尺上第n条刻度线与主尺上的某刻度线对齐时)(mm)刻度格数刻度总长度每小格与1毫米差1090.10.1主尺上读的毫米数＋0.1n20190.050.05主尺上读的毫米数＋0.05n50490.020.02主尺上读的毫米数＋0.02n5、注意单位和有效数字“0”游标尺不需要估读。读数方法：测量值＝主尺读整毫米数＋标尺对齐格数×精度二、螺旋测微器（也叫千分尺）器材实物：（如右图）测量范围：0～25mm精度读数方法：测量值＝固定尺读数＋可动尺对齐格数×精度（这些是干什么的？）中学不要求估读位。无需估读！应以标尺零刻线读取，不可以标尺边框读取。标尺上第几格与主尺某刻线对齐。零刻线不算。等于标尺上等分数的倒数，以mm为单位。需要估读。一定要写到0.001mm位应特别注意半毫米刻度线！辨认露出的刻度值。可动尺上第几格与中线对齐。一定要进行估读！可动尺转过一格，测量杆进、退0.01mm。三、练习1、游标卡尺读数为___________螺旋测微器的读数为_______2、读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.3、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm和_______mm。4、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为mm乙：读数为___mm15205100202530151001234567890012345678910012345601234567890cm05102530例如第31条对齐5（1）某同学使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，则图中游标卡尺的读数为cm；（2）从图中读出金属丝的直径为___________mm。6、读出游标卡尺和螺旋测微器的读数：（1）读数为__________cm．（2）读数为__________cm．7、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，则甲：读数为____mm乙：读数为_______mm.8、某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝的直径d=_______mm。另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下右图所示，则该工件的长度L=______cm。051056乙0252015
