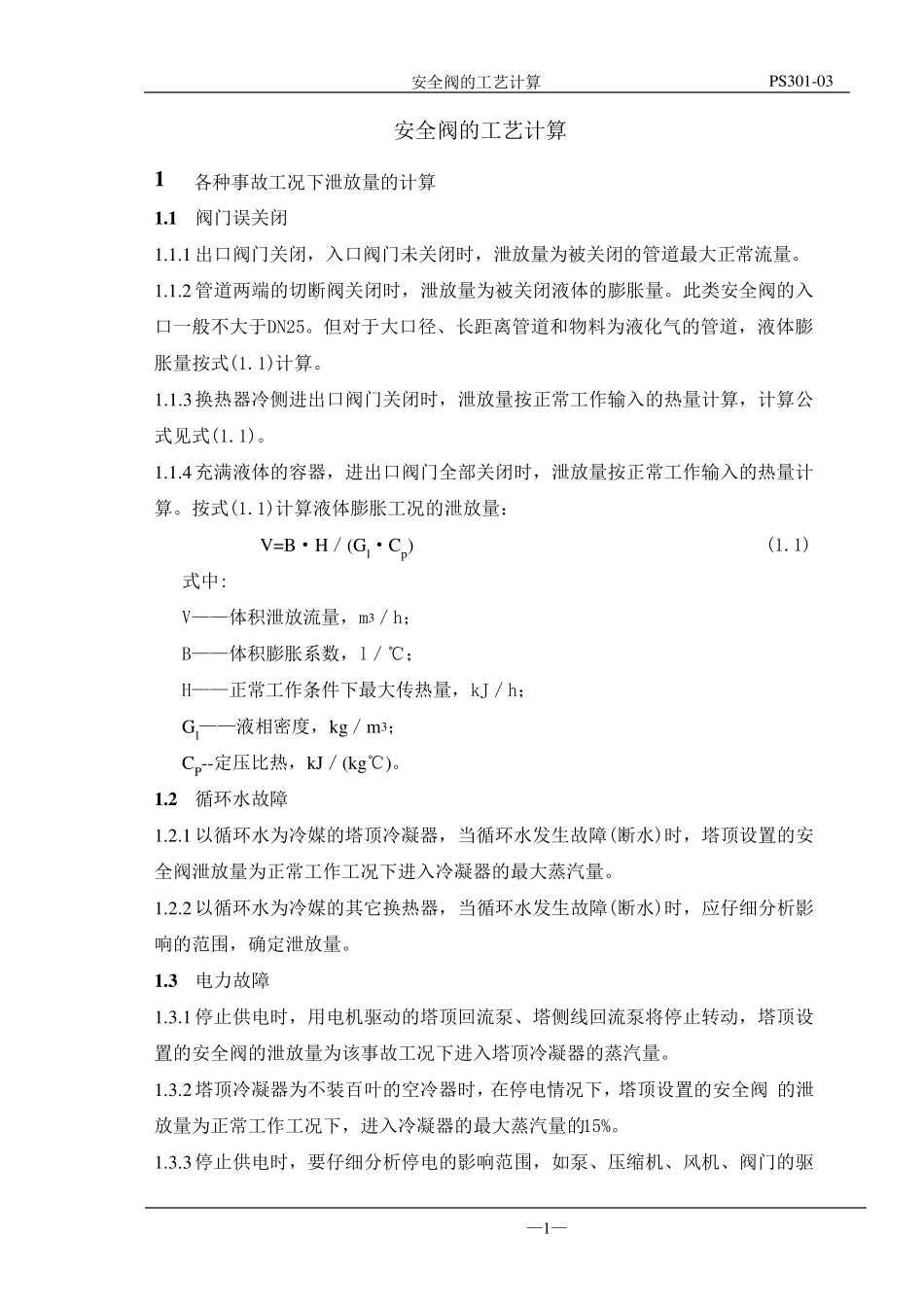

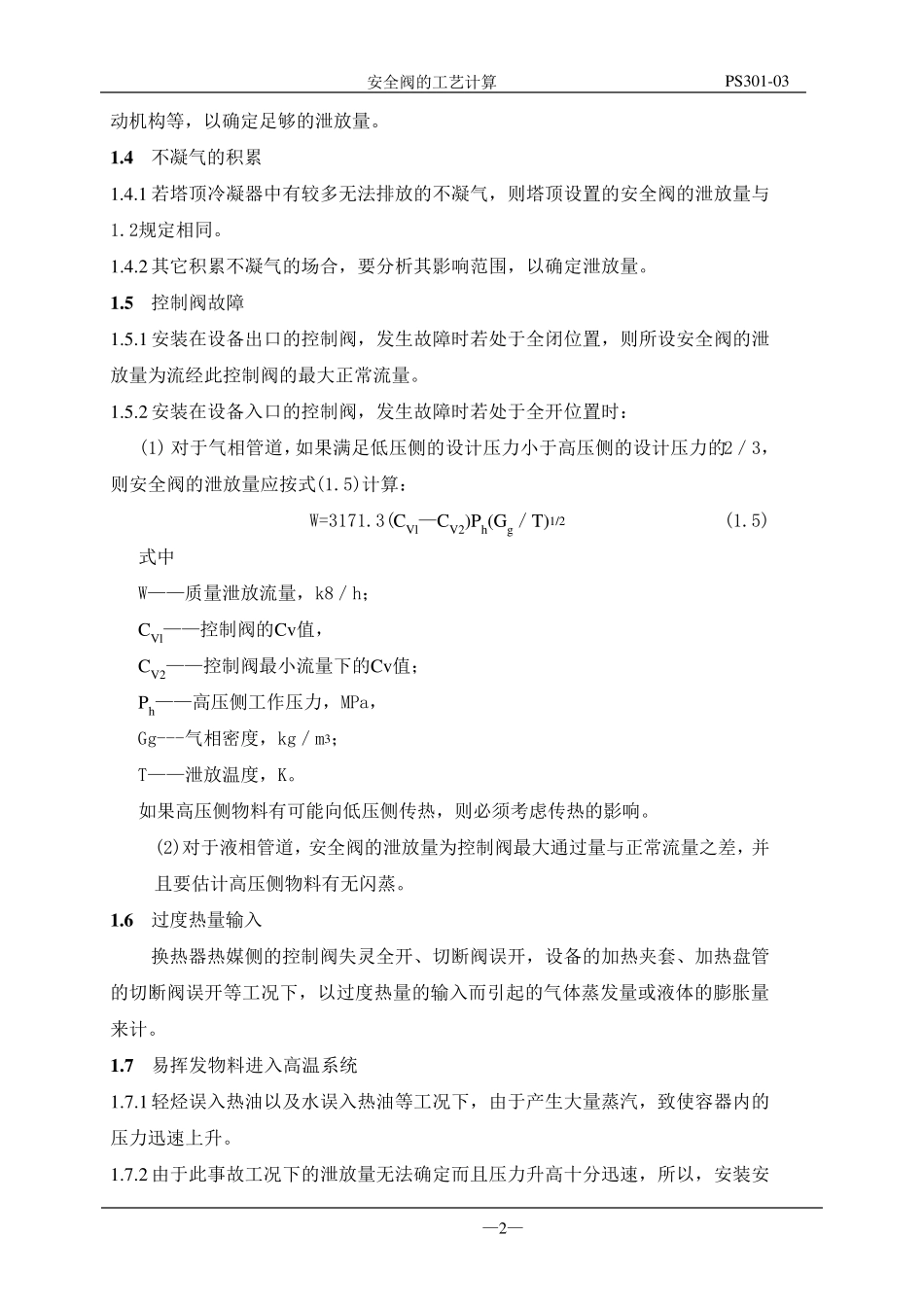

安全阀的工艺计算 PS301-03 —1— 安全阀的工艺计算 1 各种事故工况下泄放量的计算 1 .1 阀门误关闭 1.1.1 出口阀门关闭，入口阀门未关闭时，泄放量为被关闭的管道最大正常流量。 1.1.2 管道两端的切断阀关闭时，泄放量为被关闭液体的膨胀量。此类安全阀的入口一般不大于DN25。但对于大口径、长距离管道和物料为液化气的管道，液体膨胀量按式(1.1)计算。 1.1.3 换热器冷侧进出口阀门关闭时，泄放量按正常工作输入的热量计算，计算公式见式(1.1)。 1.1.4 充满液体的容器，进出口阀门全部关闭时，泄放量按正常工作输入的热量计算。按式(1.1)计算液体膨胀工况的泄放量： V=B·H／(Gl·Cp) (1.1) 式中: V——体积泄放流量，m3／h； B——体积膨胀系数，l／℃； H——正常工作条件下最大传热量，kJ／h； Gl——液相密度，kg／m3； CP--定压比热，kJ／(kg℃)。 1 .2 循环水故障 1.2.1 以循环水为冷媒的塔顶冷凝器，当循环水发生故障(断水)时，塔顶设置的安全阀泄放量为正常工作工况下进入冷凝器的最大蒸汽量。 1.2.2 以循环水为冷媒的其它换热器，当循环水发生故障(断水)时，应仔细分析影响的范围，确定泄放量。 1 .3 电力故障 1.3.1 停止供电时，用电机驱动的塔顶回流泵、塔侧线回流泵将停止转动，塔顶设置的安全阀的泄放量为该事故工况下进入塔顶冷凝器的蒸汽量。 1.3.2 塔顶冷凝器为不装百叶的空冷器时，在停电情况下，塔顶设置的安全阀 的泄放量为正常工作工况下，进入冷凝器的最大蒸汽量的15%。 1.3.3 停止供电时，要仔细分析停电的影响范围，如泵、压缩机、风机、阀门的驱 安全阀的工艺计算 PS301-03 —2— 动机构等，以确定足够的泄放量。 1 .4 不凝气的积累 1.4.1 若塔顶冷凝器中有较多无法排放的不凝气，则塔顶设置的安全阀的泄放量与1.2规定相同。 1.4.2 其它积累不凝气的场合，要分析其影响范围，以确定泄放量。 1 .5 控制阀故障 1.5.1 安装在设备出口的控制阀，发生故障时若处于全闭位置，则所设安全阀的泄放量为流经此控制阀的最大正常流量。 1.5.2 安装在设备入口的控制阀，发生故障时若处于全开位置时： (1) 对于气相管道，如果满足低压侧的设计压力小于高压侧的设计压力的2／3，则安全阀的泄放量应按式(1.5)计算： W=3171.3(CVl—CV2)Ph(Gg／T)1/2 (1.5) 式中 W——质量泄放流量，k8／h； CVl——控制阀的Cv 值， CV2——控制阀最小流量下的Cv 值； Ph——高压侧...
