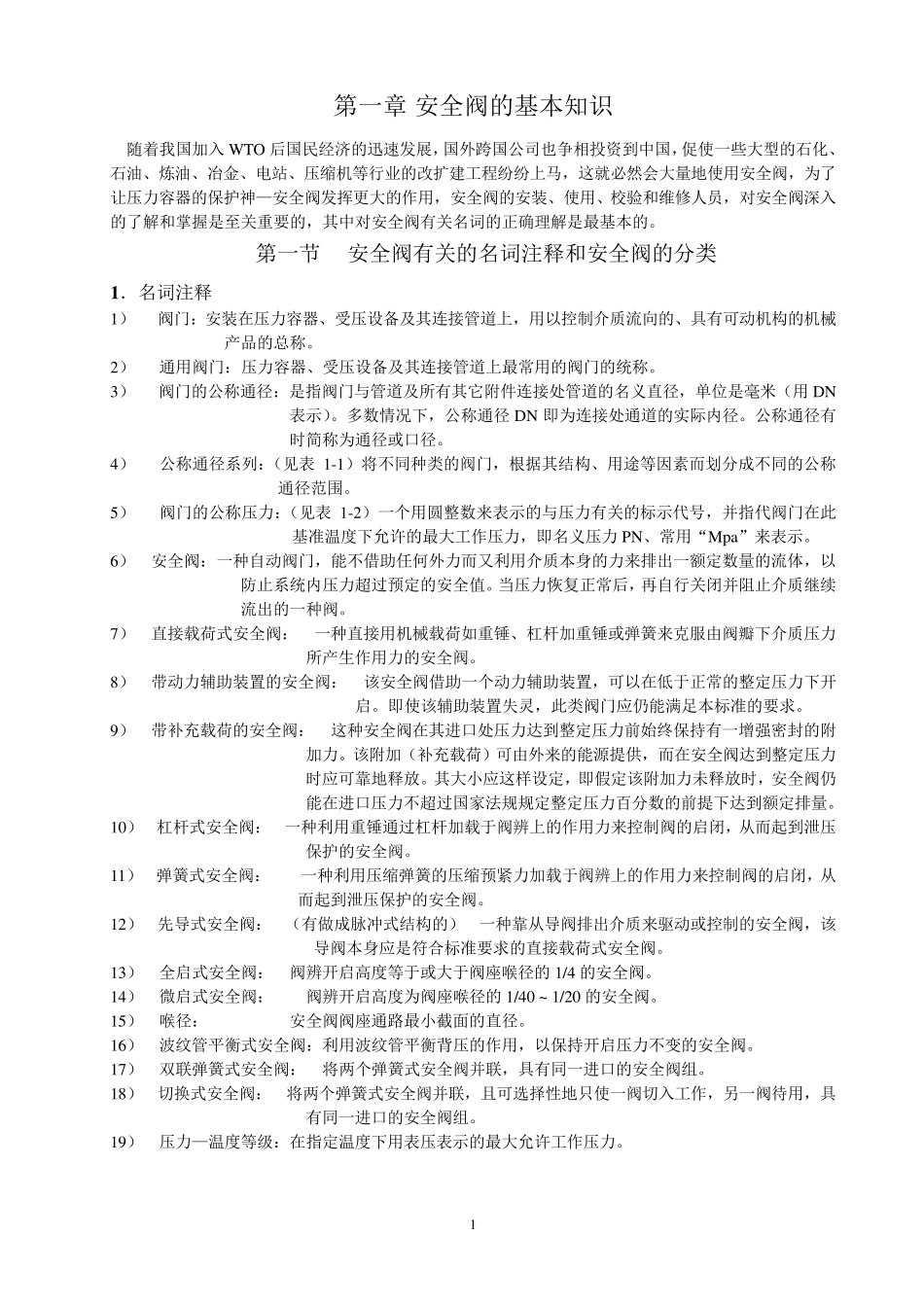

安全阀的基本知识C3_第1页
1/52
安全阀的基本知识C3_第2页
2/52
安全阀的基本知识C3_第3页
3/52
1 第一章 安全阀的基本知识 随着我国加入WTO 后国民经济的迅速发展,国外跨国公司也争相投资到中国,促使一些大型的石化、石油、炼油、冶金、电站、压缩机等行业的改扩建工程纷纷上马,这就必然会大量地使用安全阀,为了让压力容器的保护神—安全阀发挥更大的作用,安全阀的安装、使用、校验和维修人员,对安全阀深入的了解和掌握是至关重要的,其中对安全阀有关名词的正确理解是最基本的。 第一节 安全阀有关的名词注释和安全阀的分类 1 .名词注释 1) 阀门:安装在压力容器、受压设备及其连接管道上,用以控制介质流向的、具有可动机构的机械产品的总称。 2) 通用阀门:压力容器、受压设备及其连接管道上最常用的阀门的统称。 3) 阀门的公称通径:是指阀门与管道及所有其它附件连接处管道的名义直径,单位是毫米(用DN表示)。多数情况下,公称通径 DN 即为连接处通道的实际内径。公称通径有时简称为通径或口径。 4) 公称通径系列:(见表 1-1)将不同种类的阀门,根据其结构、用途等因素而划分成不同的公称通径范围。 5) 阀门的公称压力:(见表 1-2)一个用圆整数来表示的与压力有关的标示代号,并指代阀门在此基准温度下允许的最大工作压力,即名义压力PN、常用“Mpa”来表示。 6) 安全阀:一种自动阀门,能不借助任何外力而又利用介质本身的力来排出一额定数量的流体,以防止系统内压力超过预定的安全值。当压力恢复正常后,再自行关闭并阻止介质继续流出的一种阀。 7) 直接载荷式安全阀: 一种直接用机械载荷如重锤、杠杆加重锤或弹簧来克服由阀瓣下介质压力所产生作用力的安全阀。 8) 带动力辅助装置的安全阀: 该安全阀借助一个动力辅助装置,可以在低于正常的整定压力下开启。即使该辅助装置失灵,此类阀门应仍能满足本标准的要求。 9) 带补充载荷的安全阀: 这种安全阀在其进口处压力达到整定压力前始终保持有一增强密封的附加力。该附加(补充载荷)可由外来的能源提供,而在安全阀达到整定压力时应可靠地释放。其大小应这样设定,即假定该附加力未释放时,安全阀仍能在进口压力不超过国家法规规定整定压力百分数的前提下达到额定排量。 10) 杠杆式安全阀: 一种利用重锤通过杠杆加载于阀辨上的作用力来控制阀的启闭,从而起到泄压保护的安全阀。 11) 弹簧式安全阀: 一种利用压缩弹簧的压缩预紧力加载于阀辨上的作用力来控制阀的启闭,从而起到泄压保护的安全阀。 12) 先导式安...
