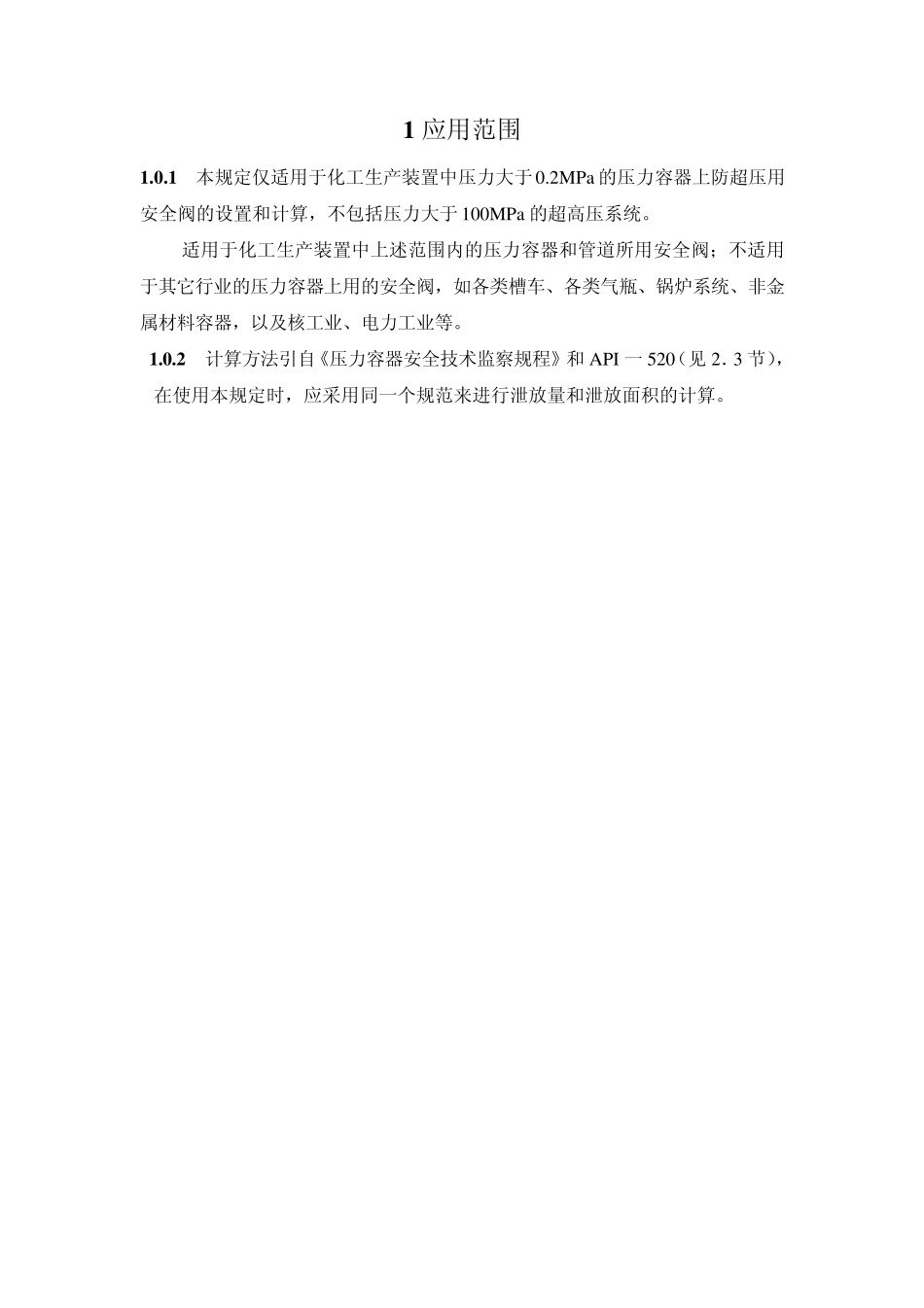

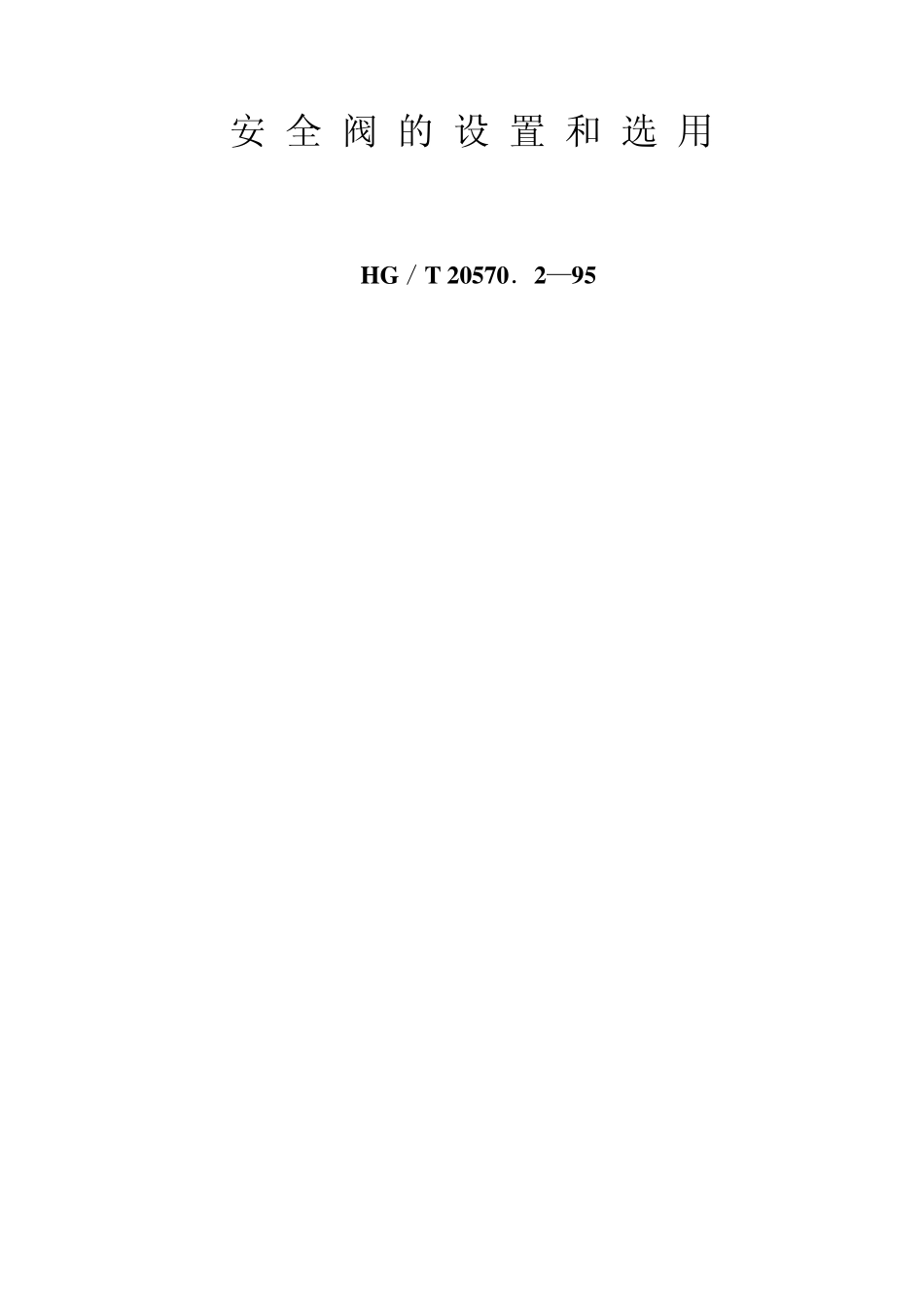

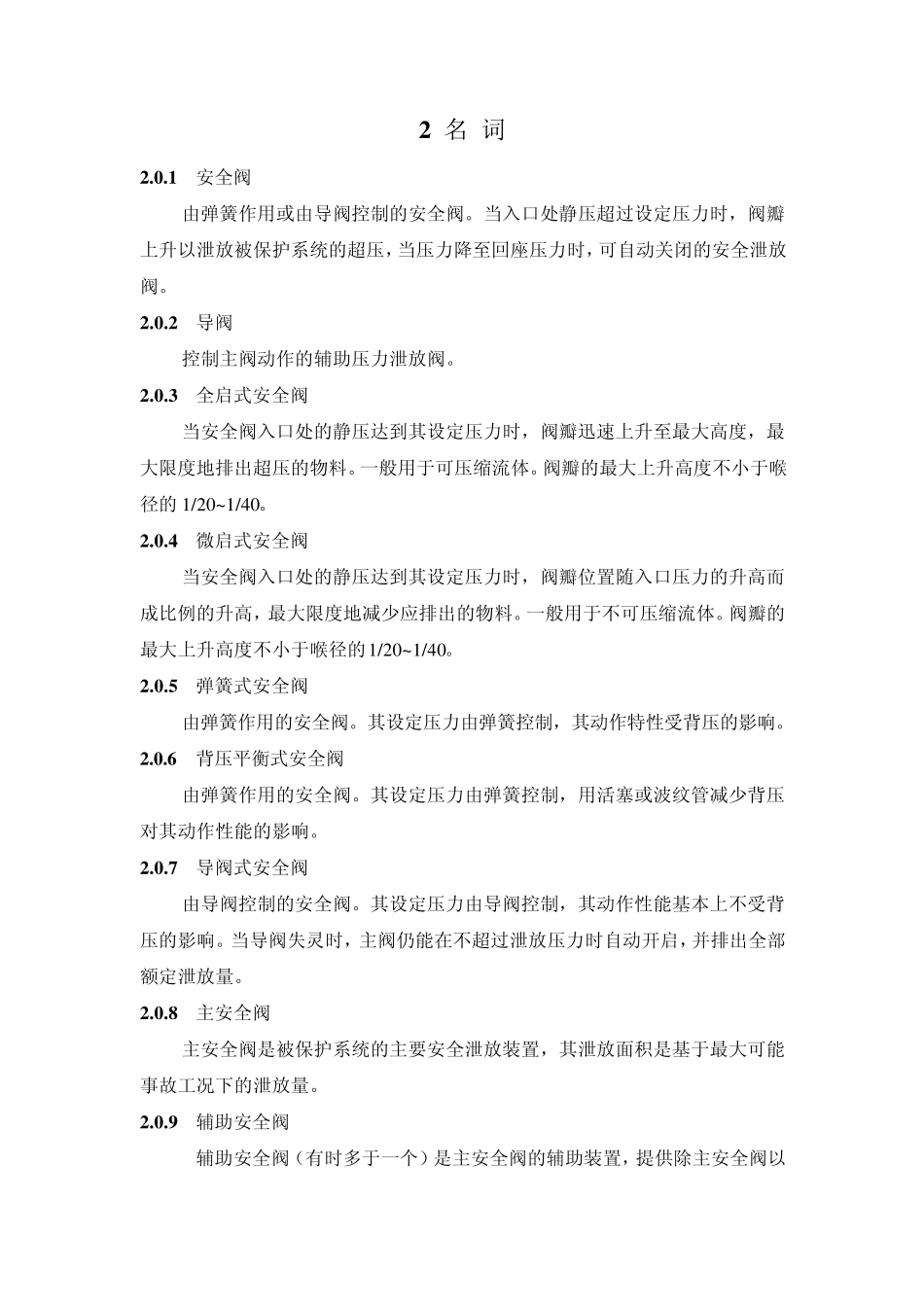

安 全 阀 的 设 置 和 选 用 HG／T 20570．2—95 1 应用范围 1 .0 .1 本规定仅适用于化工生产装置中压力大于0.2MPa的压力容器上防超压用安全阀的设置和计算，不包括压力大于100MPa的超高压系统。 适用于化工生产装置中上述范围内的压力容器和管道所用安全阀；不适用于其它行业的压力容器上用的安全阀，如各类槽车、各类气瓶、锅炉系统、非金属材料容器，以及核工业、电力工业等。 1 .0 .2 计算方法引自《压力容器安全技术监察规程》和API 一 520（见 2．3 节），在使用本规定时，应采用同一个规范来进行泄放量和泄放面积的计算。 2 名 词 2 .0 .1 安全阀 由弹簧作用或由导阀控制的安全阀。当入口处静压超过设定压力时，阀瓣上升以泄放被保护系统的超压，当压力降至回座压力时，可自动关闭的安全泄放阀。 2 .0 .2 导阀 控制主阀动作的辅助压力泄放阀。 2 .0 .3 全启式安全阀 当安全阀入口处的静压达到其设定压力时，阀瓣迅速上升至最大高度，最大限度地排出超压的物料。一般用于可压缩流体。阀瓣的最大上升高度不小于喉径的1/20~1/40。 2 .0 .4 微启式安全阀 当安全阀入口处的静压达到其设定压力时，阀瓣位置随入口压力的升高而成比例的升高，最大限度地减少应排出的物料。一般用于不可压缩流体。阀瓣的最大上升高度不小于喉径的1/20~1/40。 2 .0 .5 弹簧式安全阀 由弹簧作用的安全阀。其设定压力由弹簧控制，其动作特性受背压的影响。 2 .0 .6 背压平衡式安全阀 由弹簧作用的安全阀。其设定压力由弹簧控制，用活塞或波纹管减少背压对其动作性能的影响。 2 .0 .7 导阀式安全阀 由导阀控制的安全阀。其设定压力由导阀控制，其动作性能基本上不受背压的影响。当导阀失灵时，主阀仍能在不超过泄放压力时自动开启，并排出全部额定泄放量。 2 .0 .8 主安全阀 主安全阀是被保护系统的主要安全泄放装置，其泄放面积是基于最大可能事故工况下的泄放量。 2 .0 .9 辅助安全阀 辅助安全阀（有时多于一个）是主安全阀的辅助装置，提供除主安全阀以外的附加泄放面积。用于非最大可能事故工况下的超压泄放。 2 .0 .1 0 实际泄放面积 流体经过安全阀的最小流通面积。 2 .0 . 1 1 有效泄放面积（最小泄放面积） 用公式或图表计算的泄放面积。有效泄放面积要小于实际泄放面积。 2 .0 . 1 2 喉径面积 安全阀喷嘴中最小直径处的截面积。 2 .0 . 1 3 环隙面积 安...
