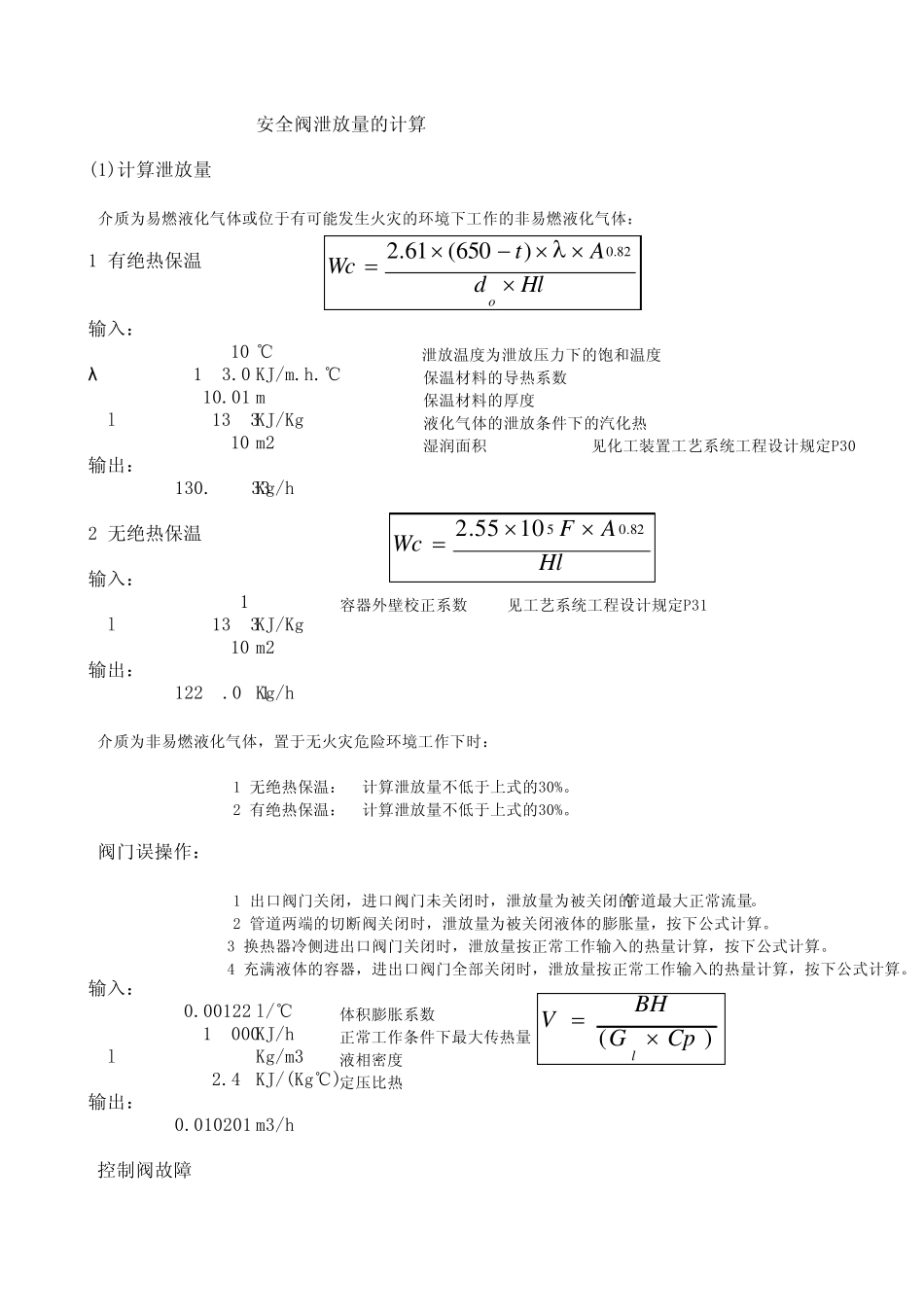

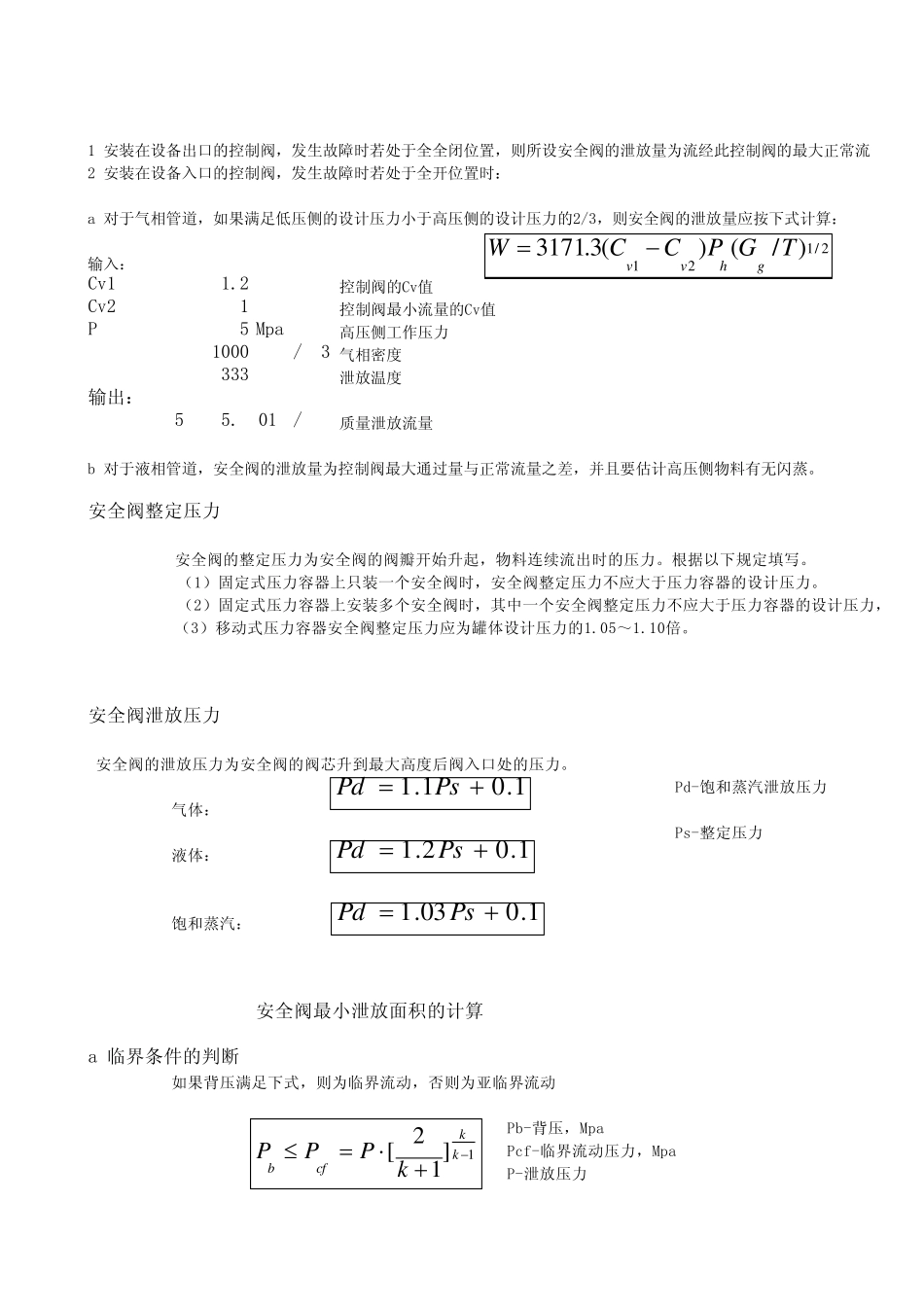

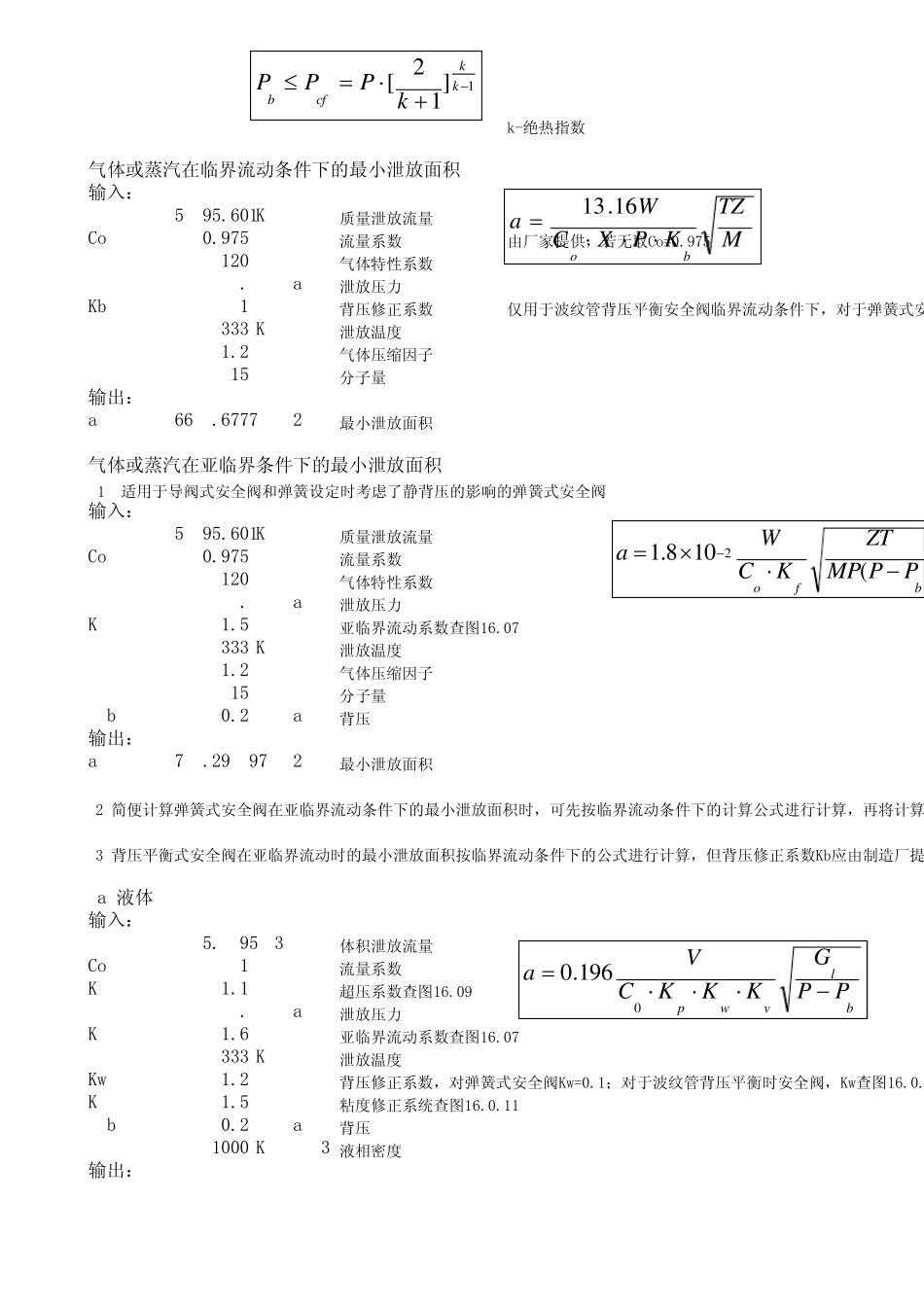

安全阀泄放量的计算(1)计算泄放量 介质为易燃液化气体或位于有可能发生火灾的环境下工作的非易燃液化气体：1 有绝热保温输入：t:10 ℃ 泄放温度为泄放压力下的饱和温度λ :163.08KJ/m.h.℃保温材料的导热系数do:10.01 m保温材料的厚度Hl:1373KJ/Kg液化气体的泄放条件下的汽化热A:10 m2湿润面积见化工装置工艺系统工程设计规定P30输出：Wc130.9533Kg/h2 无绝热保温输入：F:1 容器外壁校正系数见工艺系统工程设计规定P31Hl:1373KJ/KgA:10 m2输出：Wc1227.071Kg/h 介质为非易燃液化气体，置于无火灾危险环境工作下时：1 无绝热保温： 计算泄放量不低于上式的30%。2 有绝热保温： 计算泄放量不低于上式的30%。 阀门误操作：1 出口阀门关闭，进口阀门未关闭时，泄放量为被关闭的管道最大正常流量。2 管道两端的切断阀关闭时，泄放量为被关闭液体的膨胀量，按下公式计算。 3 换热器冷侧进出口阀门关闭时，泄放量按正常工作输入的热量计算，按下公式计算。 4 充满液体的容器，进出口阀门全部关闭时，泄放量按正常工作输入的热量计算，按下公式计算。输入：B:0.00122 l/℃体积膨胀系数H:18000KJ/h正常工作条件下最大传热量Gl868Kg/m3液相密度Cp2.48KJ/(Kg℃)定压比热输出：V:0.010201 m3/h 控制阀故障HldAtWco 8 2.0)6 5 0(6 1.2HlAFWc8 2.051 05 5.2)(CpGBHVl 1 安装在设备出口的控制阀，发生故障时若处于全全闭位置，则所设安全阀的泄放量为流经此控制阀的最大正常流2 安装在设备入口的控制阀，发生故障时若处于全开位置时：a 对于气相管道，如果满足低压侧的设计压力小于高压侧的设计压力的2/3，则安全阀的泄放量应按下式计算：输入：Cv1:1.2控制阀的Cv值Cv2:1控制阀最小流量的Cv值Ph:5 Mpa高压侧工作压力Gg:1000 Kg/m3 气相密度T:333 K泄放温度输出：W:5495.601Kg/h质量泄放流量b 对于液相管道，安全阀的泄放量为控制阀最大通过量与正常流量之差，并且要估计高压侧物料有无闪蒸。安全阀整定压力安全阀的整定压力为安全阀的阀瓣开始升起，物料连续流出时的压力。根据以下规定填写。 （1）固定式压力容器上只装一个安全阀时，安全阀整定压力不应大于压力容器的设计压力。 （2）固定式压力容器上安装多个安全阀时，其中一个安全阀整定压力不应大于压力容器的设计压力，（3）移动式压力容器安全阀整定压力应为罐体设计压力的1.05～1.10倍。安全阀泄放压力 安全阀的泄放压力为安全阀...
