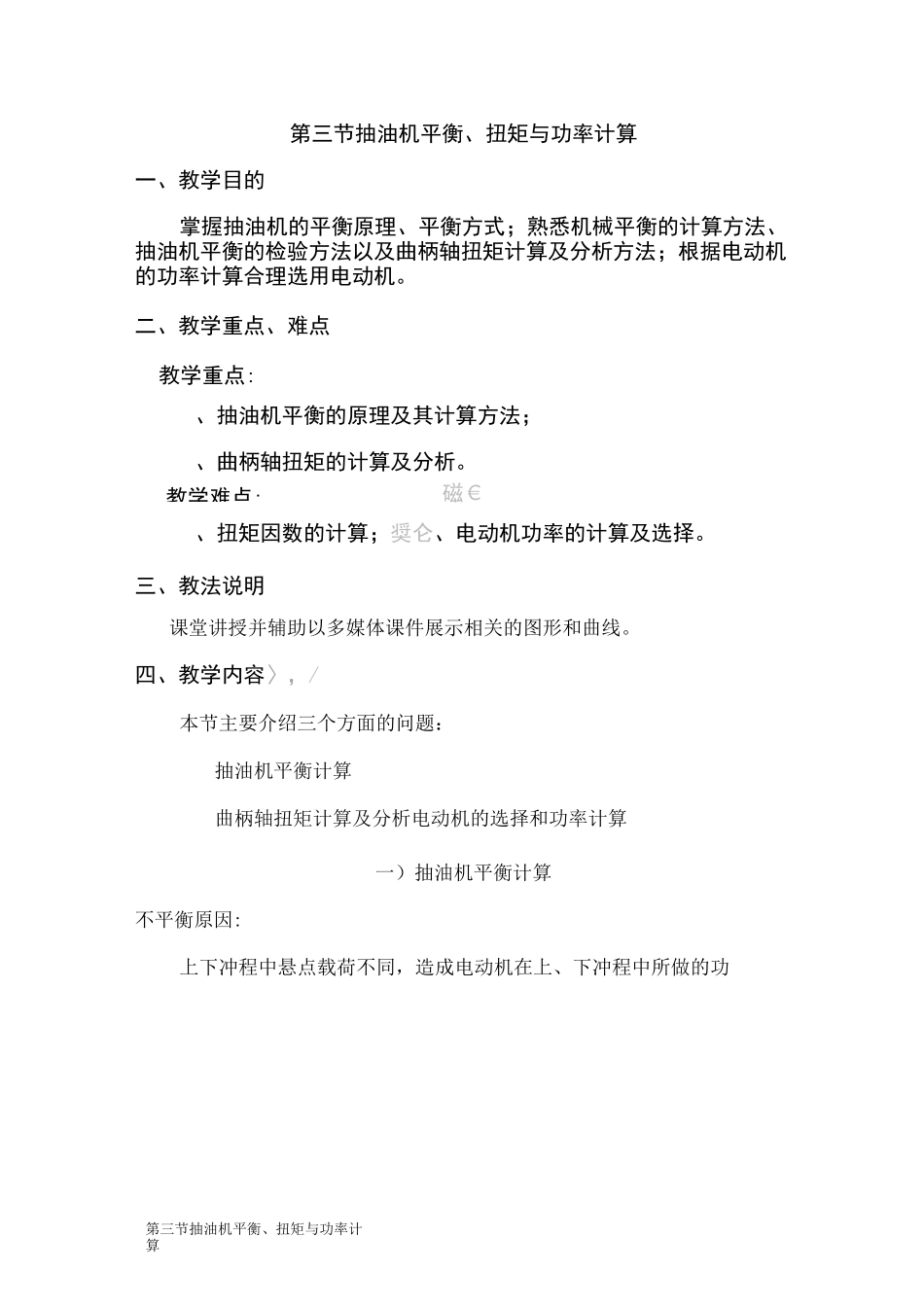

第三节抽油机平衡、扭矩与功率计算教学难点:第三节抽油机平衡、扭矩与功率计算一、教学目的掌握抽油机的平衡原理、平衡方式；熟悉机械平衡的计算方法、抽油机平衡的检验方法以及曲柄轴扭矩计算及分析方法；根据电动机的功率计算合理选用电动机。二、教学重点、难点教学重点:、抽油机平衡的原理及其计算方法；、曲柄轴扭矩的计算及分析。磁€、扭矩因数的计算；奨仑、电动机功率的计算及选择。三、教法说明课堂讲授并辅助以多媒体课件展示相关的图形和曲线。四、教学内容〉，/本节主要介绍三个方面的问题：抽油机平衡计算曲柄轴扭矩计算及分析电动机的选择和功率计算一）抽油机平衡计算不平衡原因:上下冲程中悬点载荷不同，造成电动机在上、下冲程中所做的功第三节抽油机平衡、扭矩与功率计算不相等。不平衡造成的后果：①上冲程中电动机承受着极大的负荷，下冲程中抽油机带着电动机运转，造成功率的浪费，降低电动机的效率和寿命；②由于负荷极不均匀，会使抽油机发生激烈振动，而影响抽油装置的寿命。③破坏曲柄旋转速度的均匀性，影响抽油杆和泵正常工作。、平衡原理在下冲程中把能量储存起来，在上冲程中利用储存的能量来帮助电动机做功，从而使电动机在上下冲程中都做相等的正功。7%/入yf下冲程：Am 厂 Aw-Ad上冲程：Amu=AXAw 平衡条件："md"mu所以，为了使抽油机平衡，在下冲程中需要储存的能量或上冲程中需要释放的能量应该是悬点在上下冲程中所做功之和的一半。r第三节抽油机平衡、扭矩与功率计算游梁尾部和曲柄上都有平衡重。、平衡计算复合平衡平衡半径公式_LT 丿-（X+W）cr-Rubb万旷 cWCW~曲柄平衡、平衡方式r 动平衡⑴近包内的气体压缩与痕胀;.4⑵ 多用于大型抽油机；4⑶ 节组钢材；決（4）改善抽油机受力状况；屮（5）加工质量要求高（如气包的密封性等九亠厂游梁平衡：游梁尾部加平衡重；亠机柵平衡£吗柄平衡 E 旋转平衡）：平衡块加在曲柄上:；中复合平衡（混合平衡）:录图 3-加复合平衡 J第三节抽油机平衡、扭矩与功率计算SI3-21 也炳平衡Wi2 丿万旷arX-rWc测量驴头上、下冲程的时间平衡条件下上、下冲程所用的时间基本相等。平衡游梁平衡cbR=W'+Wc、抽油机平衡检验方法第三节抽油机平衡、扭矩与功率计算如果上冲程快，下冲程慢，说明平衡过量测量上、下冲程中的电流平衡条件下上、下冲程的电流峰值相等。如果上冲程的电流峰值大于下冲程的电流峰值，说明平衡不够。二）曲柄轴扭矩计算及分析、计算扭矩的基本公式抽...
