面向45nm铜互及铜接触工艺的超薄扩散阻挡层研究的开题报告

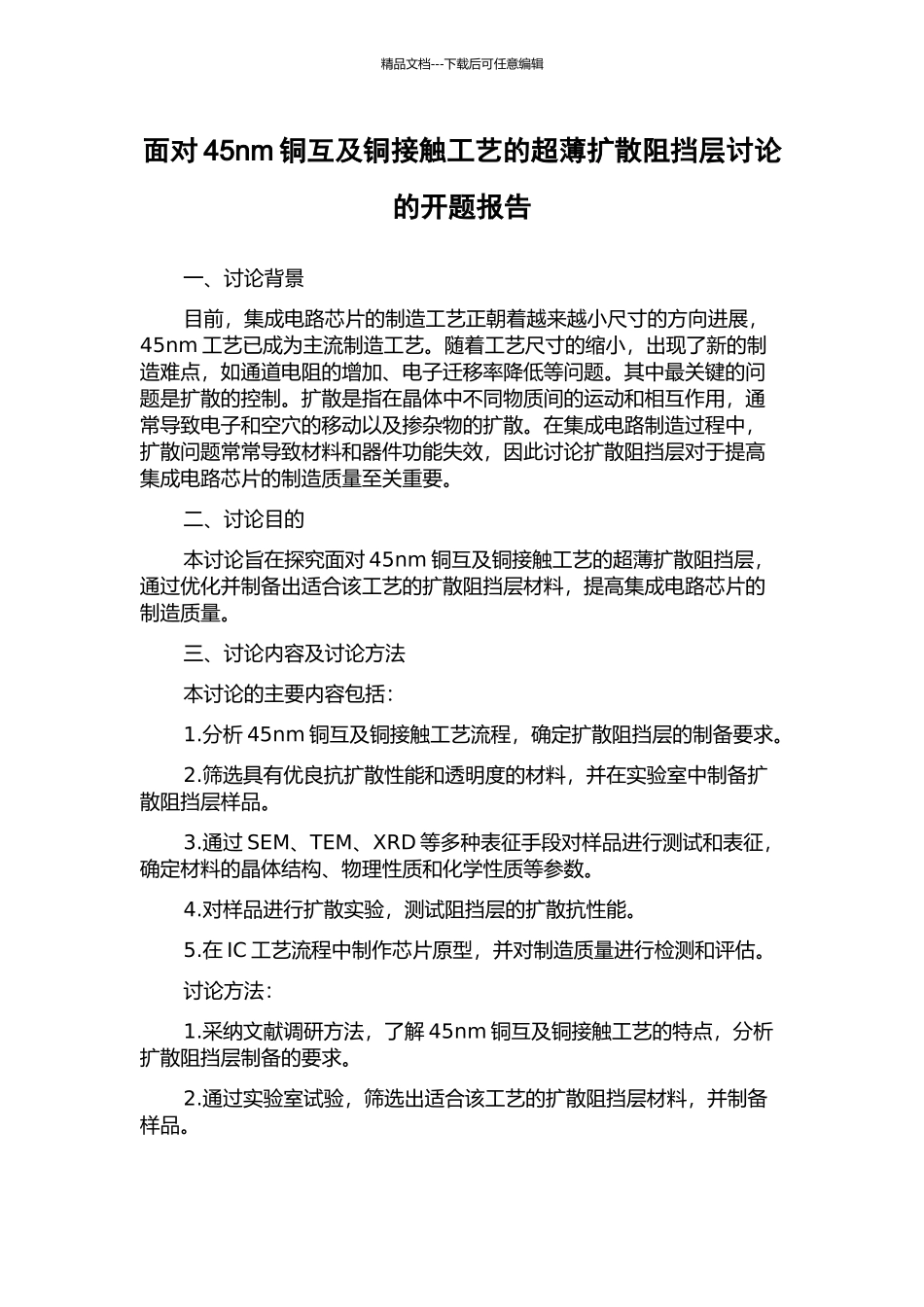

精品文档---下载后可任意编辑面对 45nm 铜互及铜接触工艺的超薄扩散阻挡层讨论的开题报告一、讨论背景目前，集成电路芯片的制造工艺正朝着越来越小尺寸的方向进展，45nm 工艺已成为主流制造工艺。随着工艺尺寸的缩小，出现了新的制造难点，如通道电阻的增加、电子迁移率降低等问题。其中最关键的问题是扩散的控制。扩散是指在晶体中不同物质间的运动和相互作用，通常导致电子和空穴的移动以及掺杂物的扩散。在集成电路制造过程中，扩散问题常常导致材料和器件功能失效，因此讨论扩散阻挡层对于提高集成电路芯片的制造质量至关重要。二、讨论目的本讨论旨在探究面对 45nm 铜互及铜接触工艺的超薄扩散阻挡层，通过优化并制备出适合该工艺的扩散阻挡层材料，提高集成电路芯片的制造质量。三、讨论内容及讨论方法本讨论的主要内容包括：1.分析 45nm 铜互及铜接触工艺流程，确定扩散阻挡层的制备要求。2.筛选具有优良抗扩散性能和透明度的材料，并在实验室中制备扩散阻挡层样品。3.通过 SEM、TEM、XRD 等多种表征手段对样品进行测试和表征，确定材料的晶体结构、物理性质和化学性质等参数。4.对样品进行扩散实验，测试阻挡层的扩散抗性能。5.在 IC 工艺流程中制作芯片原型，并对制造质量进行检测和评估。讨论方法：1.采纳文献调研方法，了解 45nm 铜互及铜接触工艺的特点，分析扩散阻挡层制备的要求。2.通过实验室试验，筛选出适合该工艺的扩散阻挡层材料，并制备样品。精品文档---下载后可任意编辑3.采纳 SEM、TEM、XRD 等多种测试和表征手段，测试和分析样品的性能和参数。4.通过扩散实验，测试阻挡层的扩散抗性能。5.在 IC 工艺流程中制作芯片原型，并对制造质量进行检测和评估。四、讨论意义本讨论旨在寻找适合 45nm 铜互及铜接触工艺的超薄扩散阻挡层材料，提高集成电路芯片的制造质量。讨论结果对于推动集成电路工业的进展、提高芯片制造技术水平具有一定的意义。
