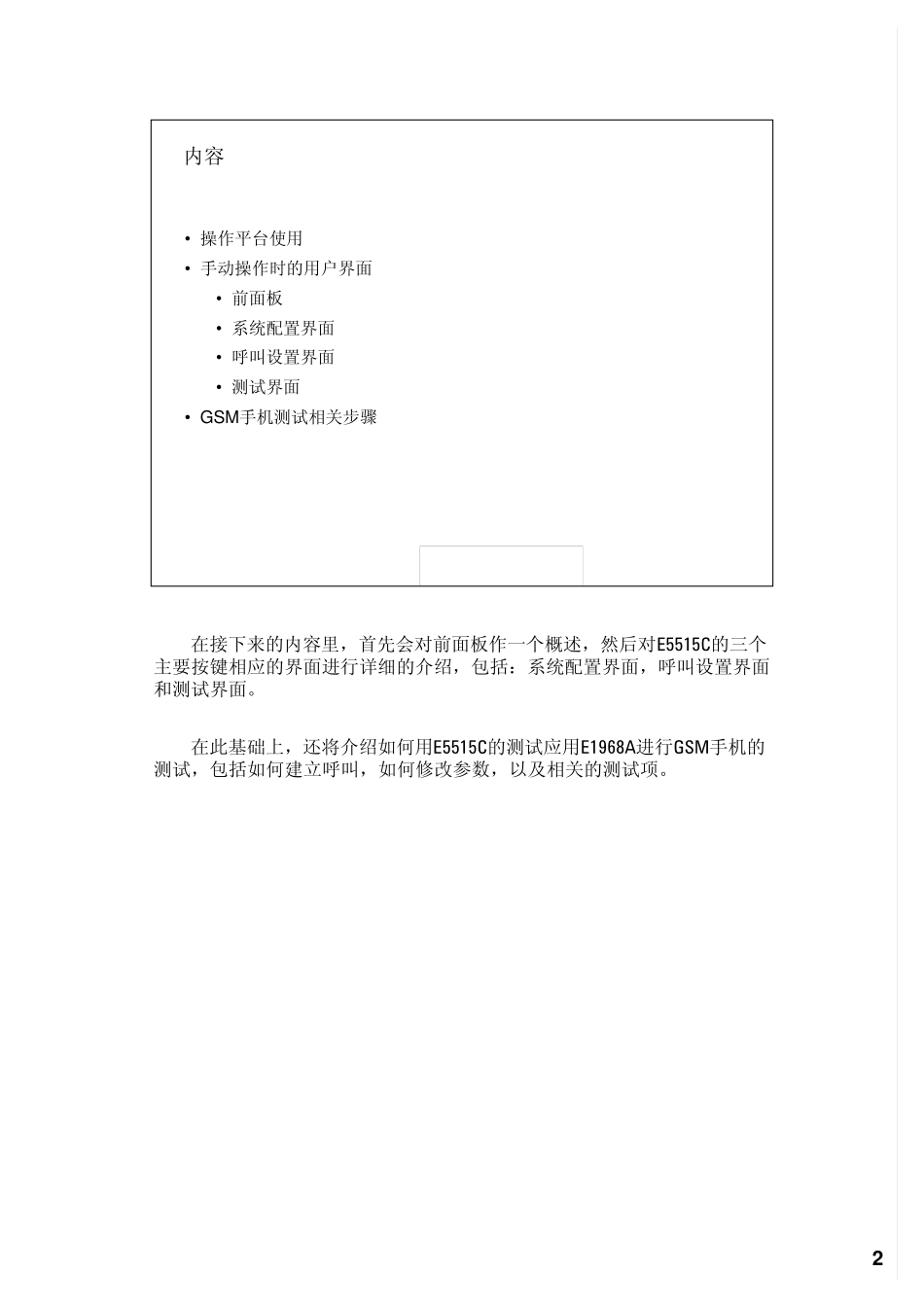

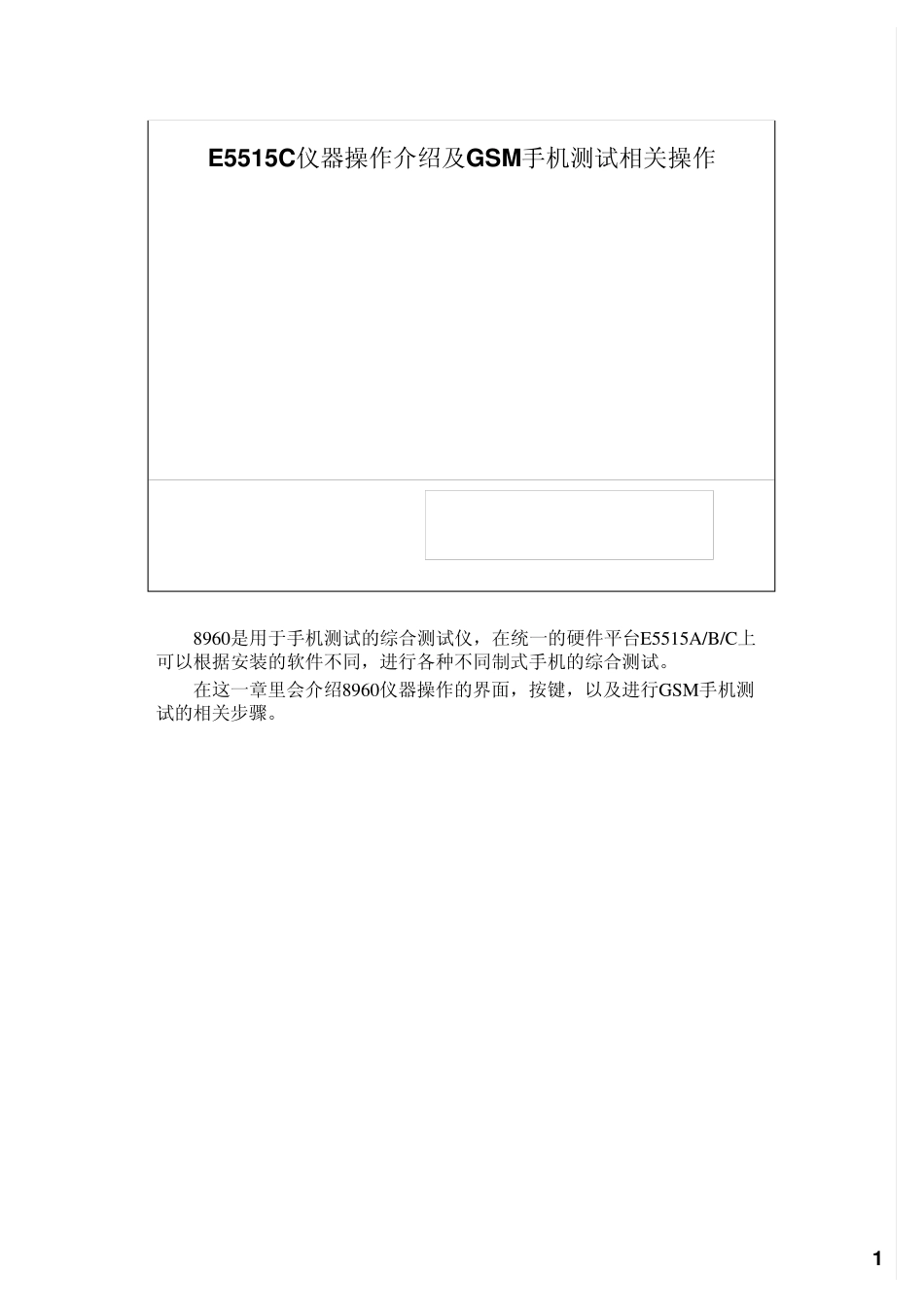

1E5515C仪器操作介绍及GSM手机测试相关操作8960是用于手机测试的综合测试仪，在统一的硬件平台E5515A/B/C上可以根据安装的软件不同，进行各种不同制式手机的综合测试。在这一章里会介绍8960仪器操作的界面，按键，以及进行GSM手机测试的相关步骤。2内容• 操作平台使用• 手动操作时的用户界面• 前面板• 系统配置界面• 呼叫设置界面• 测试界面• GSM手机测试相关步骤在接下来的内容里，首先会对前面板作一个概述，然后对E5515C的三个主要按键相应的界面进行详细的介绍，包括：系统配置界面，呼叫设置界面和测试界面。在此基础上，还将介绍如何用E5515C的测试应用E1968A进行GSM手机的测试，包括如何建立呼叫，如何修改参数，以及相关的测试项。3前面板– 屏幕显示上图是E5515C的前面板。按键F1到F6以及F7到F12是所谓的“软键“，它们分别在屏幕的两边，按下这些“软键”之后，就会执行按键位置对应的屏幕上所显示的内容，随着屏幕显示的不同，同一”软“键所对应的功能也不同，这就是为什么称之为”软“键的原因。屏幕的中间将会显示我们所选择要显示的内容，目前的屏幕叫做”Call Setup“屏幕，即呼叫设置屏幕，当然，操作不同时它也可以是测试屏或是系统配置屏。屏幕上同时也会显示与呼叫设置相关的参数，在呼叫设置屏幕的左右两侧。左侧的内容是呼叫控制信息，包括与呼叫建立，呼叫结束，小区操作模式等相关的信息；右侧是呼叫参数，它们分为三大类：BCH（广播信道）参数，TCH（业务信道）参数，PDTCH（分组数据业务信道）参数（用于GPRS），还有对E5515C接收方式的控制。当相关参数的内容在一屏显示不完时，对应于屏幕两边的more按键的位置上会出现诸如“1 of 2”的字样，这代表一共有两屏，按more就可以进入下一屏的显示，不断按more还可以在不同屏之间进行循环。4前面板– 按键及接口在E5515C的右侧是所谓的“硬”按键，它们都有自己的功能，这些功能标示在按键上。在这些按键里，有三个按键的颜色略深，是“MEASUREMENT”（测试），“CALL SETUP”（呼叫设置），“SYSTEM CONFIG”（系统配置）。按下之后将会同现E5515C的三种主屏幕。在显示屏幕的下方还有一个硬按键，“measurement selection”（测试选择），按此键之后就会有一个弹出屏以便选择对手机要进行的测试项目。在它的右边还有“Instrument Selection”（仪表选择）按键，它可以打开E5515C内的音频源，频谱监测等设备。E5515C有一个蓝色的SHIFT键，按下此键之...
