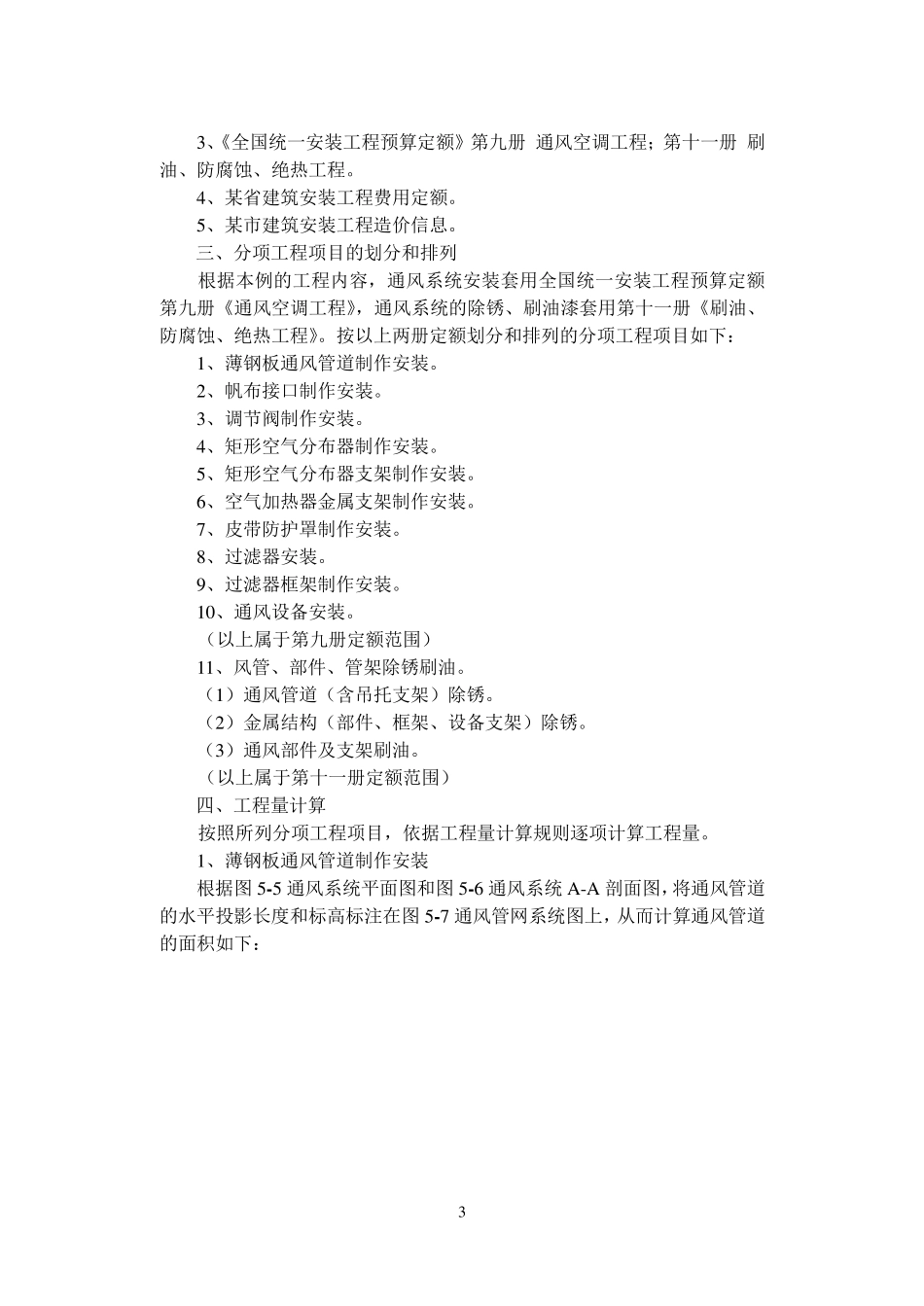

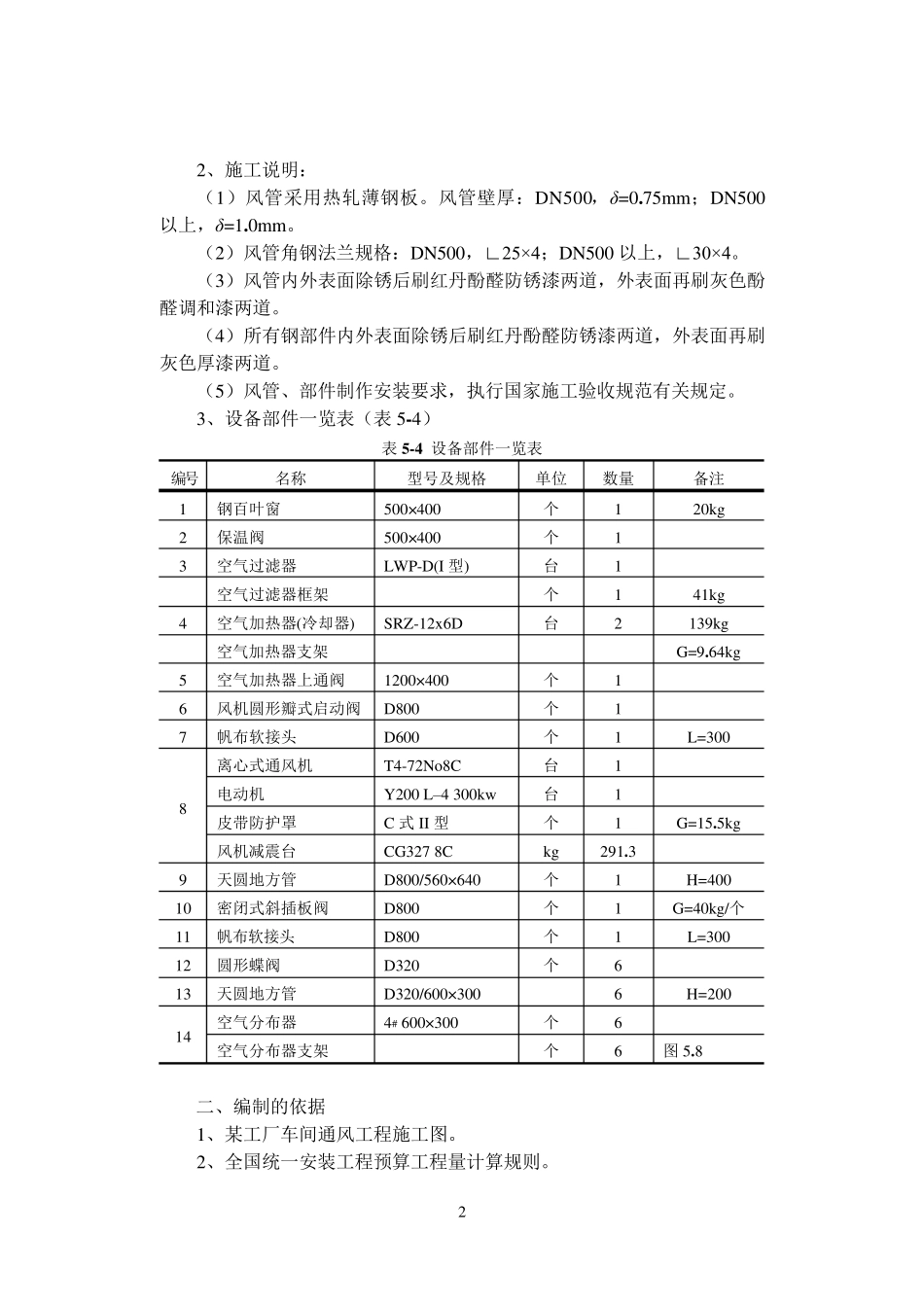

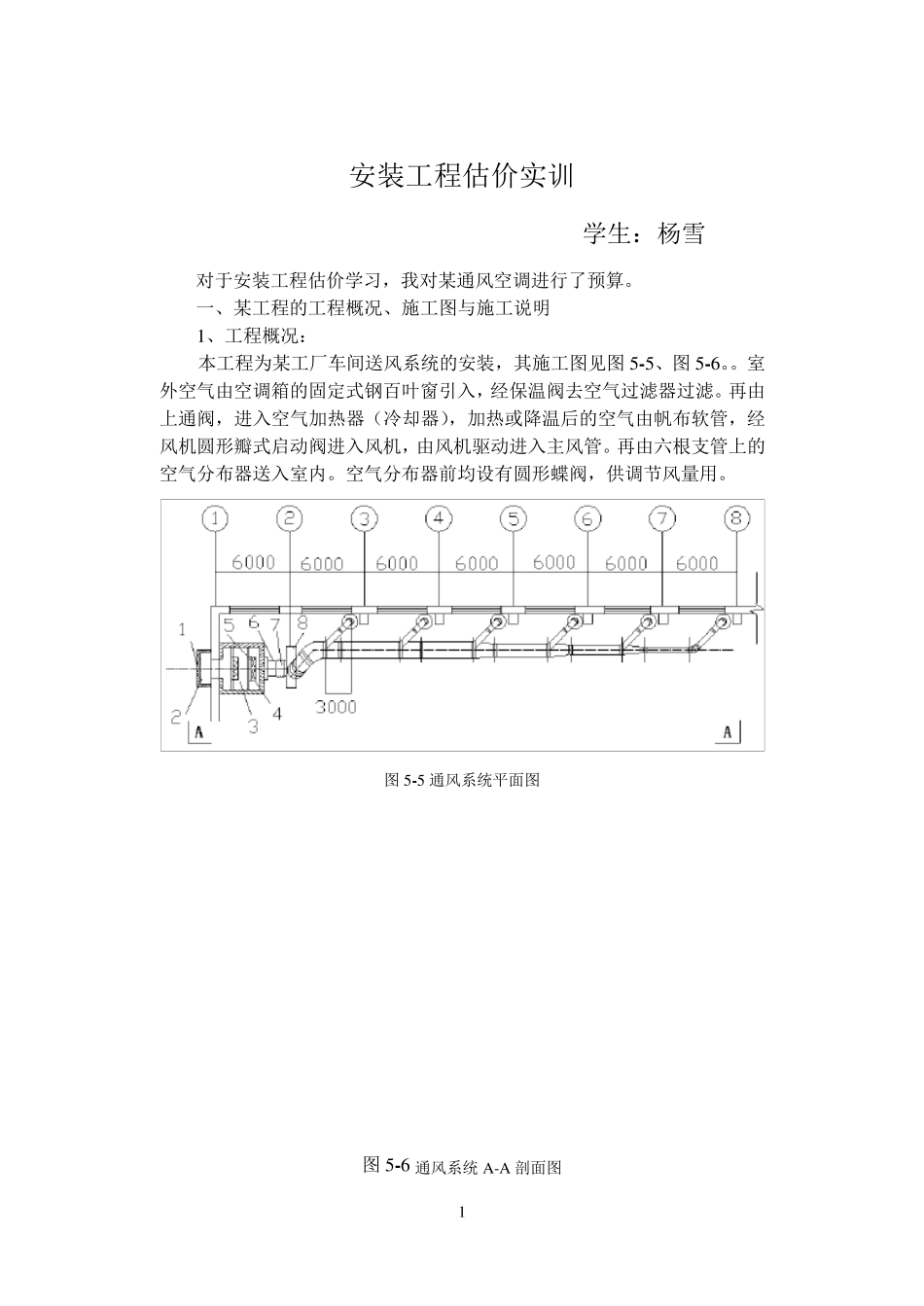

1 安装工程估价实训 学生：杨雪 对于安装工程估价学习，我对某通风空调进行了预算。 一、某工程的工程概况、施工图与施工说明 1、工程概况： 本工程为某工厂车间送风系统的安装，其施工图见图 5-5、图 5-6。。室外空气由空调箱的固定式钢百叶窗引入，经保温阀去空气过滤器过滤。再由上通阀，进入空气加热器（冷却器），加热或降温后的空气由帆布软管，经风机圆形瓣式启动阀进入风机，由风机驱动进入主风管。再由六根支管上的空气分布器送入室内。空气分布器前均设有圆形蝶阀，供调节风量用。 图 5-5 通风系统平面图 图 5-6 通风系统 A -A 剖面图 2 2、施工说明： （1）风管采用热轧薄钢板。风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。 （2）风管角钢法兰规格：DN500，∟25×4；DN500 以上，∟30×4。 （3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。 （4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。 （5）风管、部件制作安装要求，执行国家施工验收规范有关规定。 3、设备部件一览表（表 5-4） 表 5 -4 设备部件一览表 编号 名称 型号及规格 单位 数量 备注 1 钢百叶窗 500×400 个 1 20kg 2 保温阀 500×400 个 1 3 空气过滤器 LWP-D(I 型) 台 1 空气过滤器框架 个 1 41kg 4 空气加热器(冷却器) SRZ-12x6D 台 2 139kg 空气加热器支架 G=9.64kg 5 空气加热器上通阀 1200×400 个 1 6 风机圆形瓣式启动阀 D800 个 1 7 帆布软接头 D600 个 1 L=300 8 离心式通风机 T4-72No8C 台 1 电动机 Y200 L–4 300kw 台 1 皮带防护罩 C 式 II 型 个 1 G=15.5kg 风机减震台 CG327 8C kg 291.3 9 天圆地方管 D800/560×640 个 1 H=400 10 密闭式斜插板阀 D800 个 1 G=40kg/个 11 帆布软接头 D800 个 1 L=300 12 圆形蝶阀 D320 个 6 13 天圆地方管 D320/600×300 6 H=200 14 空气分布器 4# 600×300 个 6 空气分布器支架 个 6 图 5.8 二、编制的依据 1、某工厂车间通风工程施工图。 2、全国统一安装工程预算工程量计算规则。 3 3、《全国统一安装工程预算定额》第九册 通风空调工程；第十一册 刷油、防腐蚀、绝热工程。 4、某省建筑安装工程费用定额。 5、某市建筑安装工程造价信息。 三、分项工程项目的划分和排列 根据本例...
