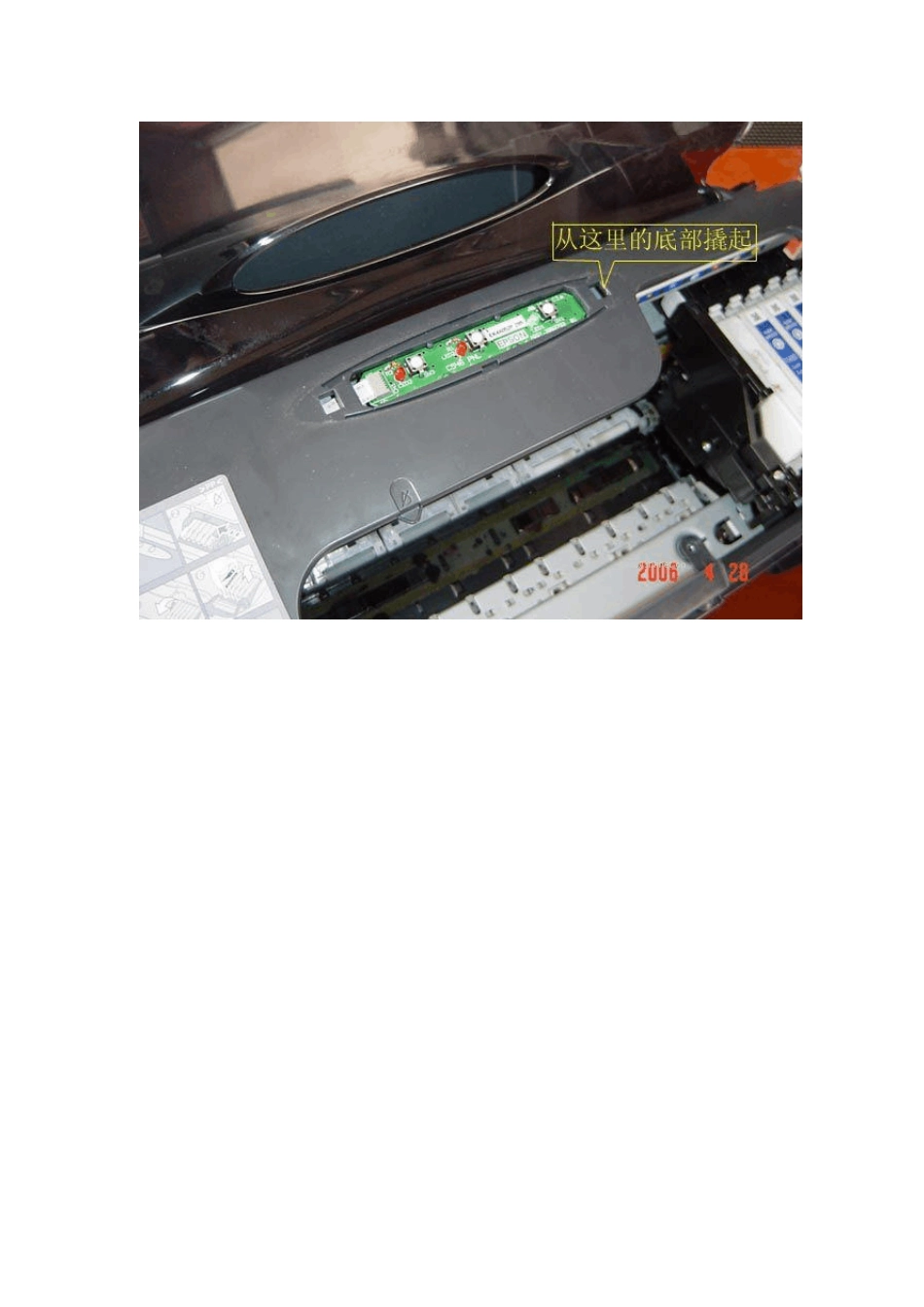

查看文章 完全拆解R230 传感器详图 2006-11-03 11:52 机子用了一段时间了,刚过了保修期.最近总是出现双灯快闪或者进纸灯闪的情况 . 在不拆机的情化况下擦一次好几下,没多久情况依旧.被搞的焦头乱额的,为彻底解决问题,一狠心一咬牙,拆 ! 外壳等我就不说了,很多论坛上都有图片参考,总的说很好拆,就是两边的边壳拆的时候要用起子从壳里把塑料卡子顶一下.其它不多叙了,提示一下拆顶壳时,电源开关的电路连接板处 外壳等我就不说了,很多论坛上都有图片参考,总的说很好拆,就是两边的边壳拆的时候要用起子从壳里把塑料卡子顶一下.其它不多叙了,提示一下拆顶壳时,电源开关的电路连接板处 请看图 顶壳拆下后.再拆两边的卡子.目的是拆下墨车滑杆导轨 提示: 1,先拆感光珊(那一细长条塑料片) 拆的时候注意了,仔细观察一下是从墨车后面中间的小孔穿过去的,我拆的时候太大意,结果安装的时候在这里费了点周折,重装了一次才罢) 先把左边的小弹簧松了,再用小镊子从右边松下,从左边小心抽出(小心两个黑塑料垫) 2,再松那条黄皮带,从左边松,可以不弄下来,如图 3,再拆两边的卡子和大弹簧,等 ,如图 5,把墨车滑杆导轨从右边抽出,注意两头不一样哦,要记好喽 6,取下墨车 墨车被取下来了, 看看带外壳的传感器(原来我一直起劲猛擦的只是它旁边的外壳部份)!昏厥~~~~~ 再再小心地撬下外壳看看裸体的传感器 只能上传两个了,只好看看被撬下的传感器正,背面吧 明天继续上传,再谈谈针对传感器故障的一点DIY 设想,
