宏基4820拆机图文教程

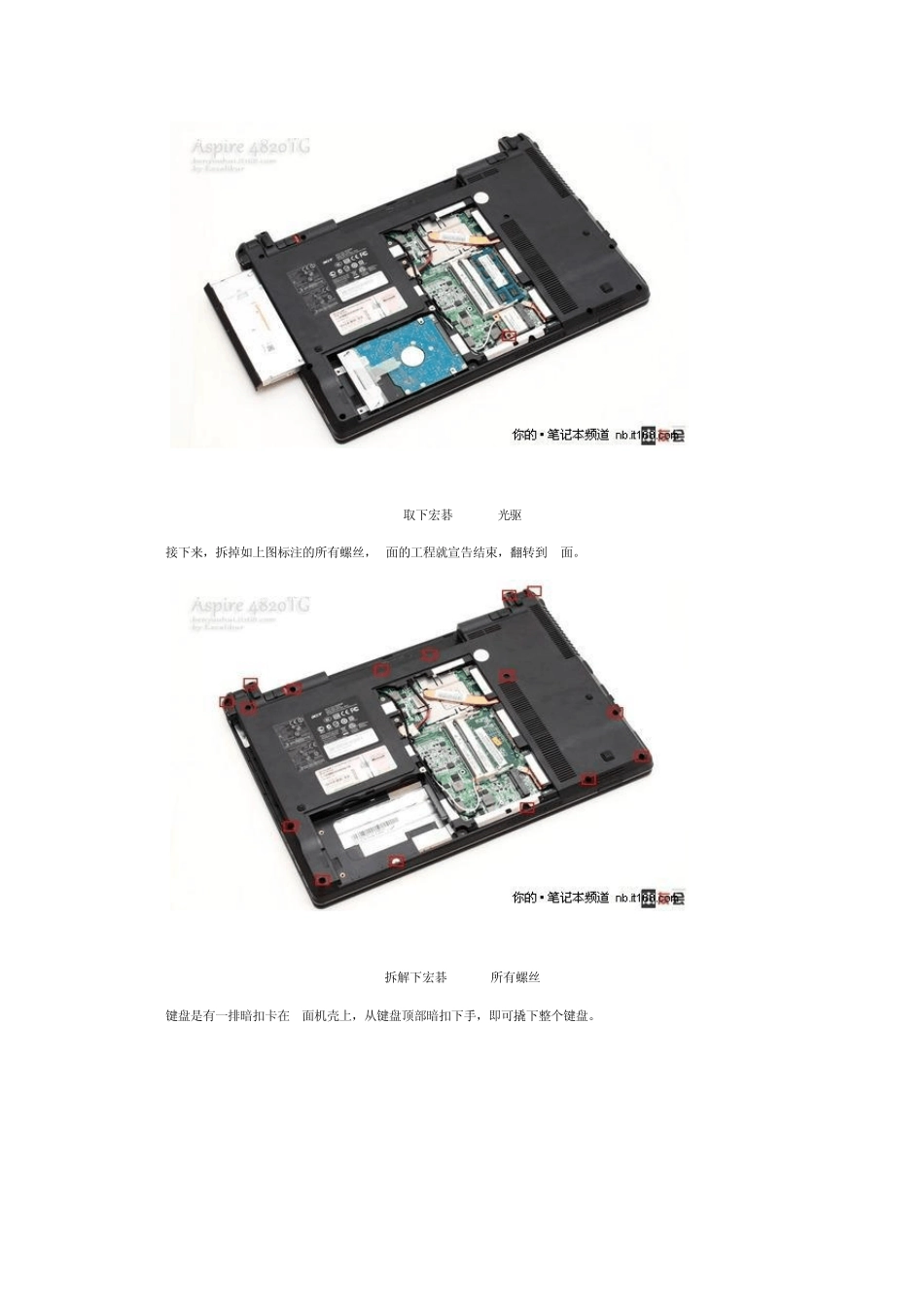

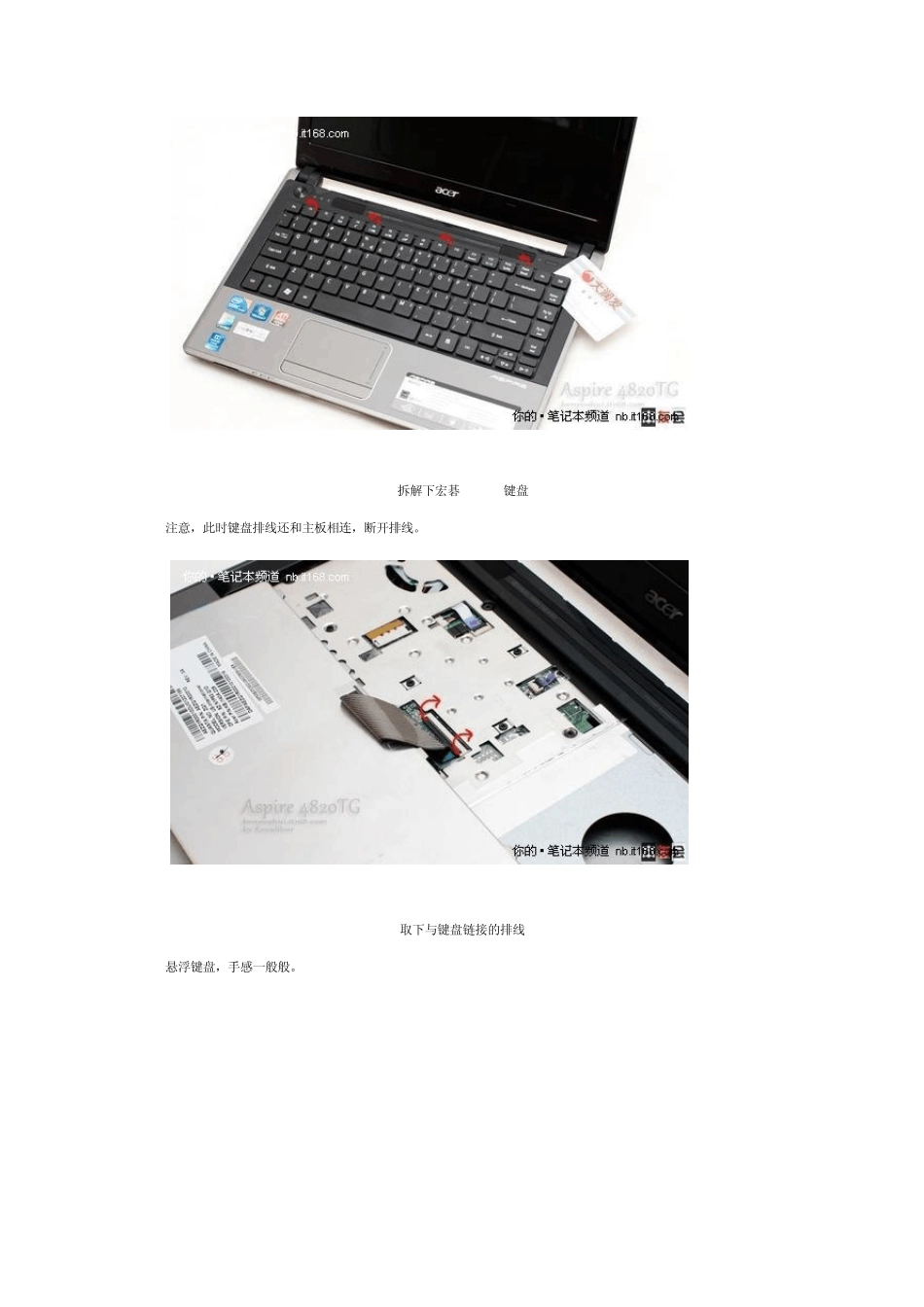

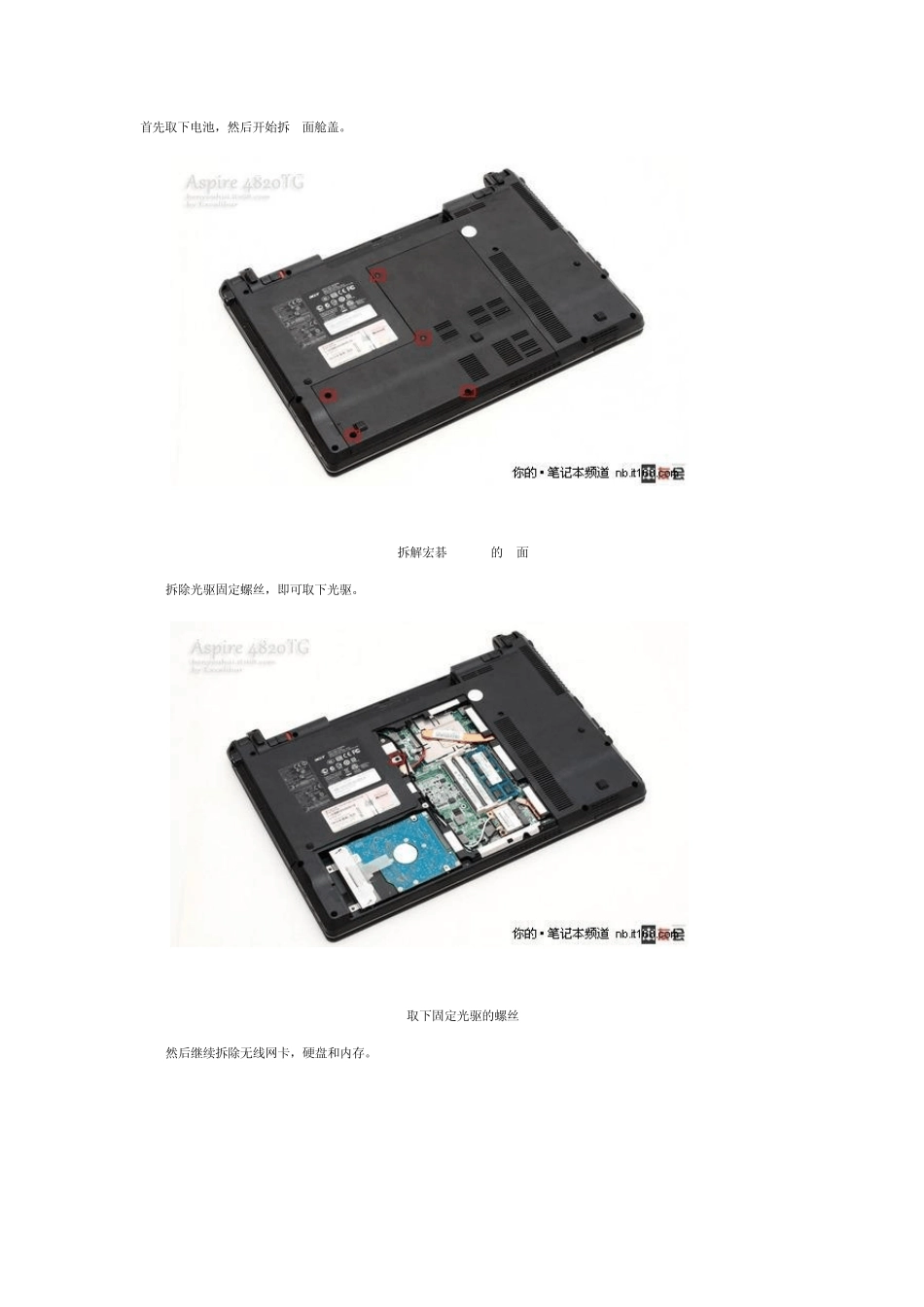

首先取下电池，然后开始拆D面舱盖。 拆解宏碁 4820TG的 D面 拆除光驱固定螺丝，即可取下光驱。 取下固定光驱的螺丝 然后继续拆除无线网卡，硬盘和内存。 取下宏碁4820TG光驱 接下来，拆掉如上图标注的所有螺丝，D面的工程就宣告结束，翻转到C面。 拆解下宏碁4820TG所有螺丝 键盘是有一排暗扣卡在 C面机壳上，从键盘顶部暗扣下手，即可撬下整个键盘。 拆解下宏碁4820TG键盘 注意，此时键盘排线还和主板相连，断开排线。 取下与键盘链接的排线 悬浮键盘，手感一般般。 宏碁4820TG拆解下来的键盘 取下键盘后，C面机壳上的固定螺丝暴露出来，全部拆掉，并注意断开排线，如上图。之后，C面即可分离。 取下宏碁4820TG键盘背后的螺丝 视线回到机器上，下面开始拆主板，如图。拧下3个固定螺丝后，主板便能取下来，先放一边，稍后再看。 卸下与主板连接的所有螺丝 取下主板后的D面机壳，继续拆屏幕。 卸下主板 取下来的屏幕。 取下宏碁4820TG的屏幕 D面机壳，右下角的USB I/O板还能拆下来。 宏碁4820TG D面 4820TG的扬声器特写，右扬声器位于 D面机壳上，左扬声器在 C面机壳的背部。D面机壳材质：ABS工程塑料。 宏碁4820TG扬声器 下面再来看主板，4820TG的散热器很有特点，稍后会有分析。 宏碁4820TG 主板 HM55主板芯片也有单独的铜质散热片。 宏碁4820TG 芯片组散热器 单条热管链接CPU和GPU。 宏碁4820TG散热管 4820TG散热器特写。 宏碁4820TG散热器 覆盖CPU的部分很有意思，它并不是一块普通的铜片。注意上图中箭头所指处，很明显这是一个导热管封口的特征。 CPU导热管 翻过来看的更明显，这是一个大型的扁平状热管，散热效率明显优于实心铜。当然，这种设计可并不常见，也算是4820TG散热器的特色吧。 CPU导热管 HM55主板芯片特写。 HM55芯片组 HD5650 GPU特写。 HD5659 GPU i5-430M CPU特写。 I5-430M CPU特写 最后，上拆机全家福，折腾完毕： 宏碁4820TG拆机全家福
