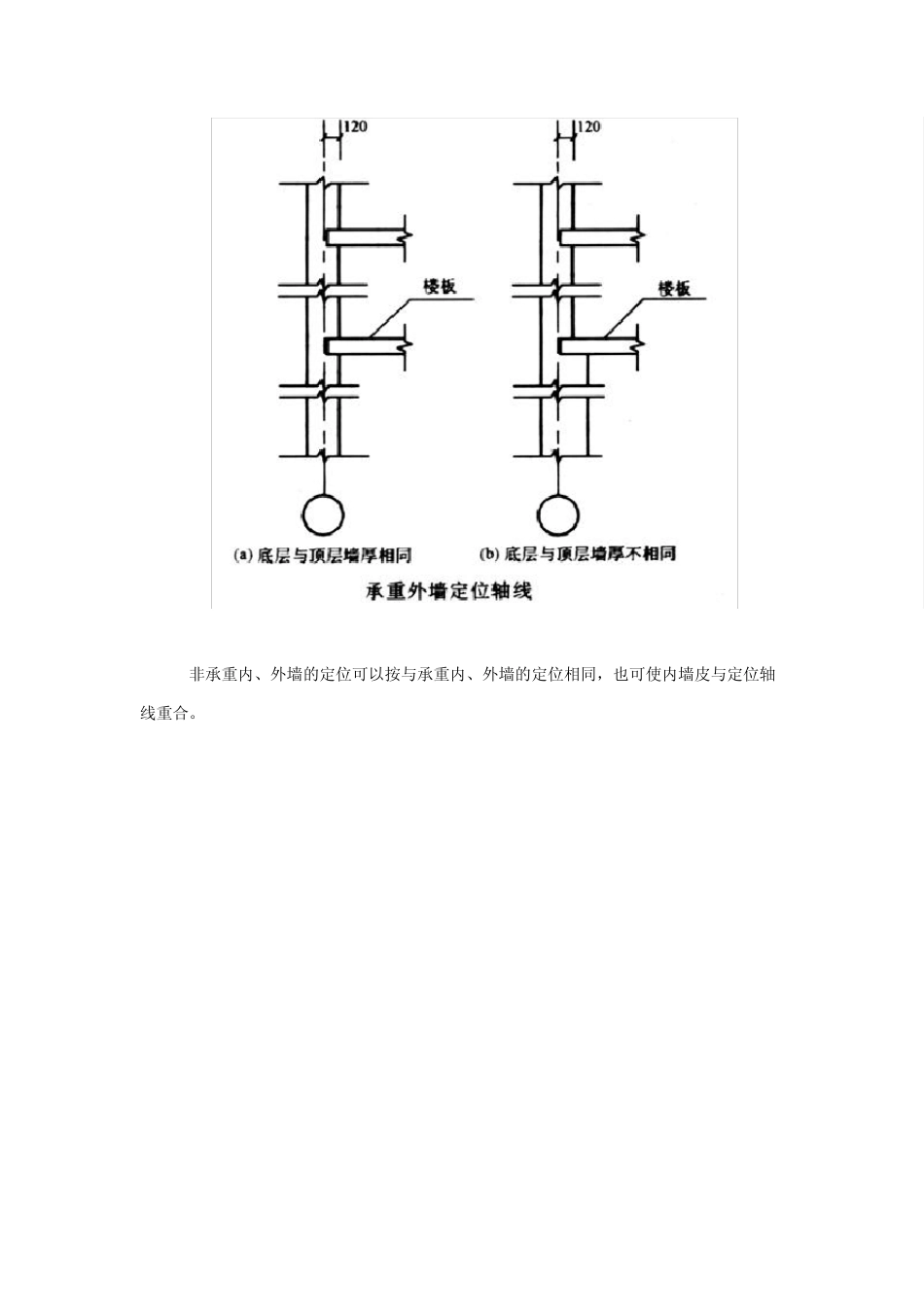

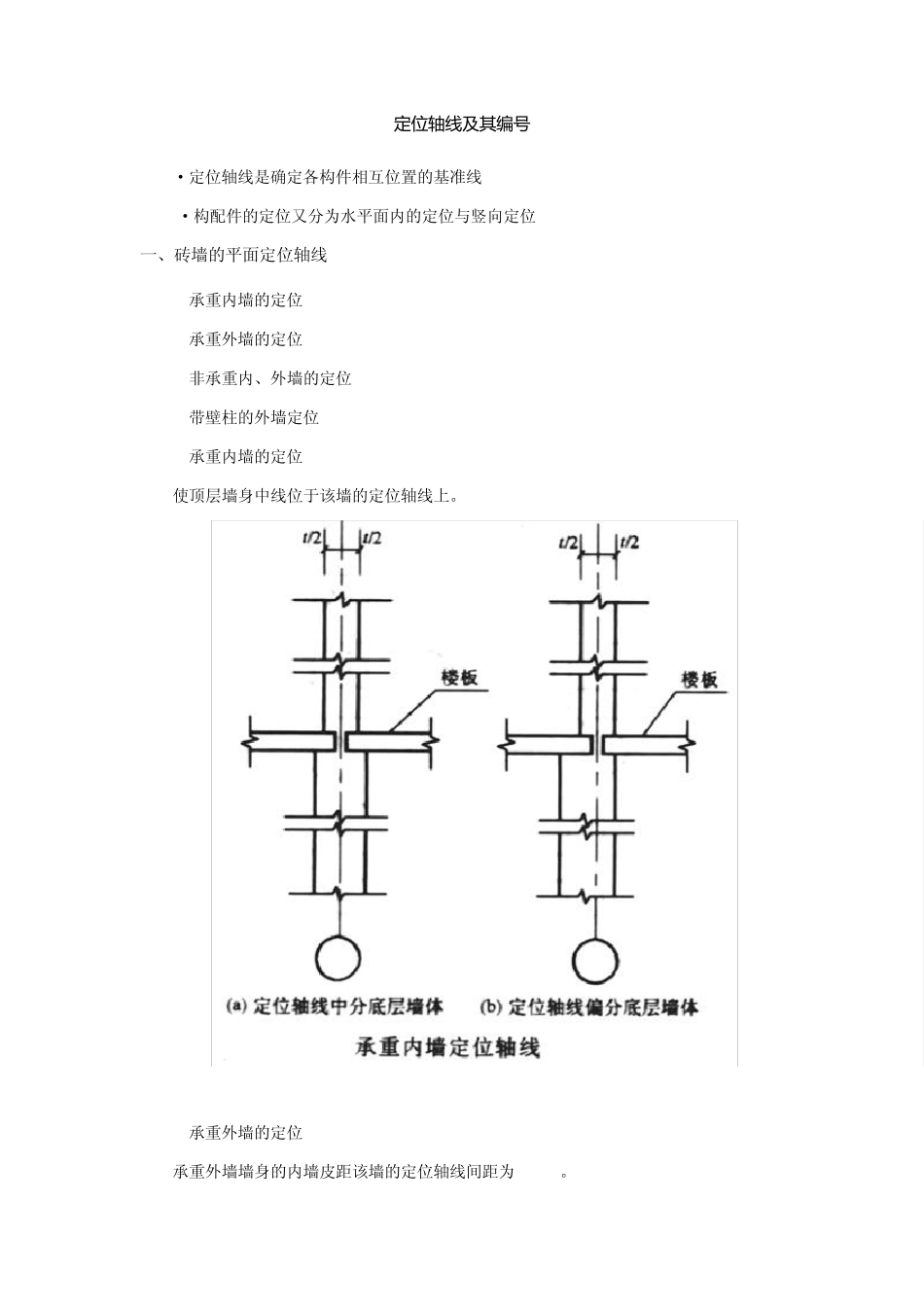

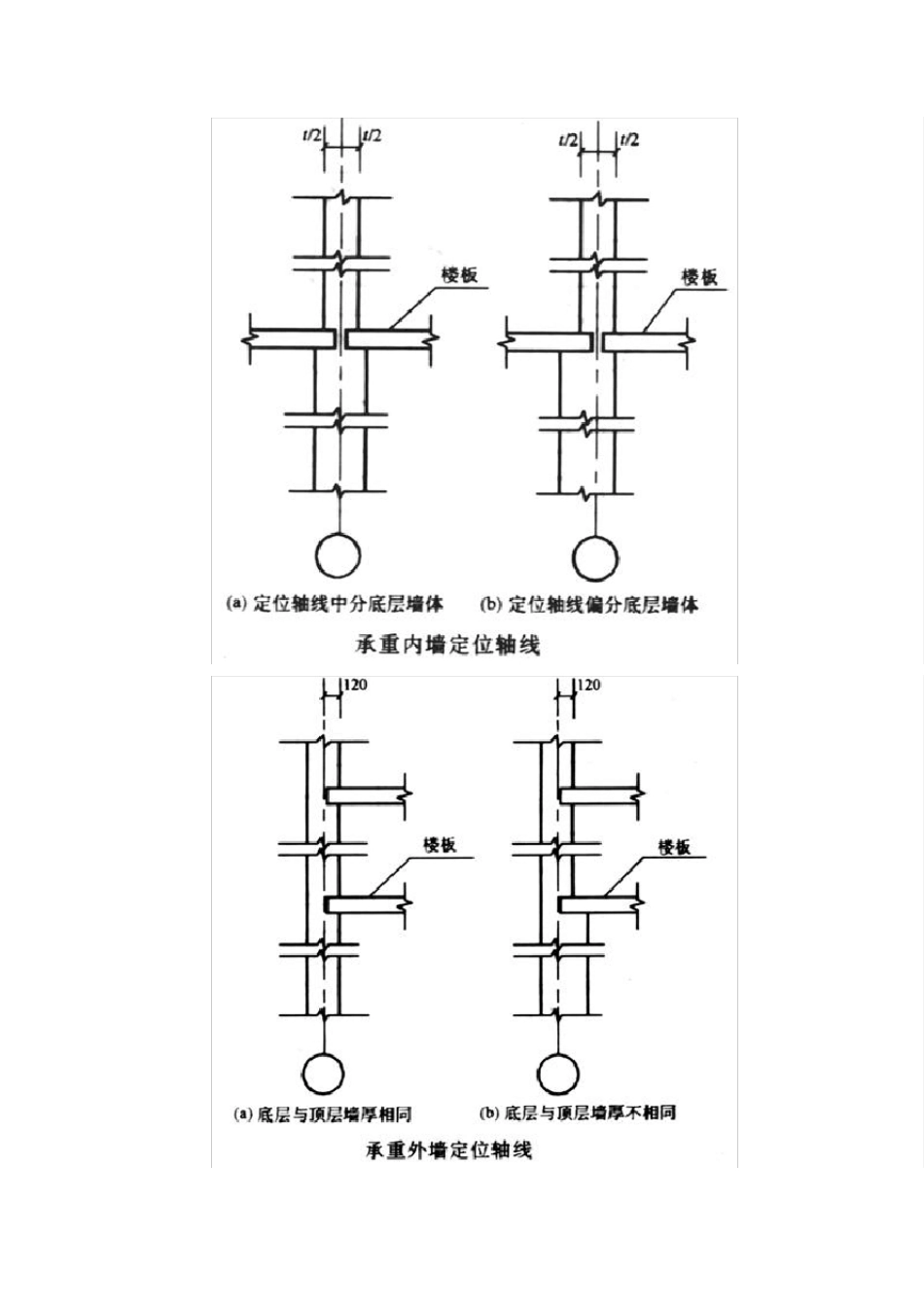

定 位轴线及其编号 ·定位轴线是确定各构件相互位置的基准线 ·构配件的定位又分为水平面内的定位与竖向定位 一、砖墙的平面定位轴线 1.承重内墙的定位 2.承重外墙的定位 3.非承重内、外墙的定位 4.带壁柱的外墙定位 1)承重内墙的定位 使顶层墙身中线位于该墙的定位轴线上。 2)承重外墙的定位 承重外墙墙身的内墙皮距该墙的定位轴线间距为 120mm。 3)非承重内、外墙的定位可以按与承重内、外墙的定位相同，也可使内墙皮与定位轴线重合。 4)带内、外壁柱外墙的定位既可以使墙身内皮与定位轴线重合，也可以使距墙身内皮120mm处与平面定位轴线重合。 二、变形缝处砖墙的平面定位 1.一侧为承重墙，一侧为墙垛 2.一侧为非承重墙，一侧为墙垛 3.两侧为承重墙 4.两侧均为非承重墙体 三、高低层分界处砖墙定位轴线 如高低层分界处有变形缝,按变形缝处理方法；如无变形缝，按图示方法定位。 四、低层框架结构砖墙的定位轴线 当低层为框架，上部为砖墙时，下层框架应与上部砖混结构的平面定位轴线相互对应。 五、砖墙的竖向定位 竖向定位的目的是确定构配件的竖向位置和竖向尺寸。其定位基准理解为房屋上某一水平平面。 常以楼层上表面作为本层的定位基准。 常以楼层上表面作为本层的定位基准。 六、定位轴线的编号 横向定位轴线的编号应从左到右用阿拉伯数字注写。 纵向定位轴线的编号应自下而上用拉丁字母编写，其中I、O、Z不用于轴线编号，以免与1、2、0混淆。 如字母数字不够，可用AA、BA或A1、A2代替。 定位轴线也可以分区注写。“分区号-该区轴线号”。 附加轴线应用分数表示。
