定向井测量仪器

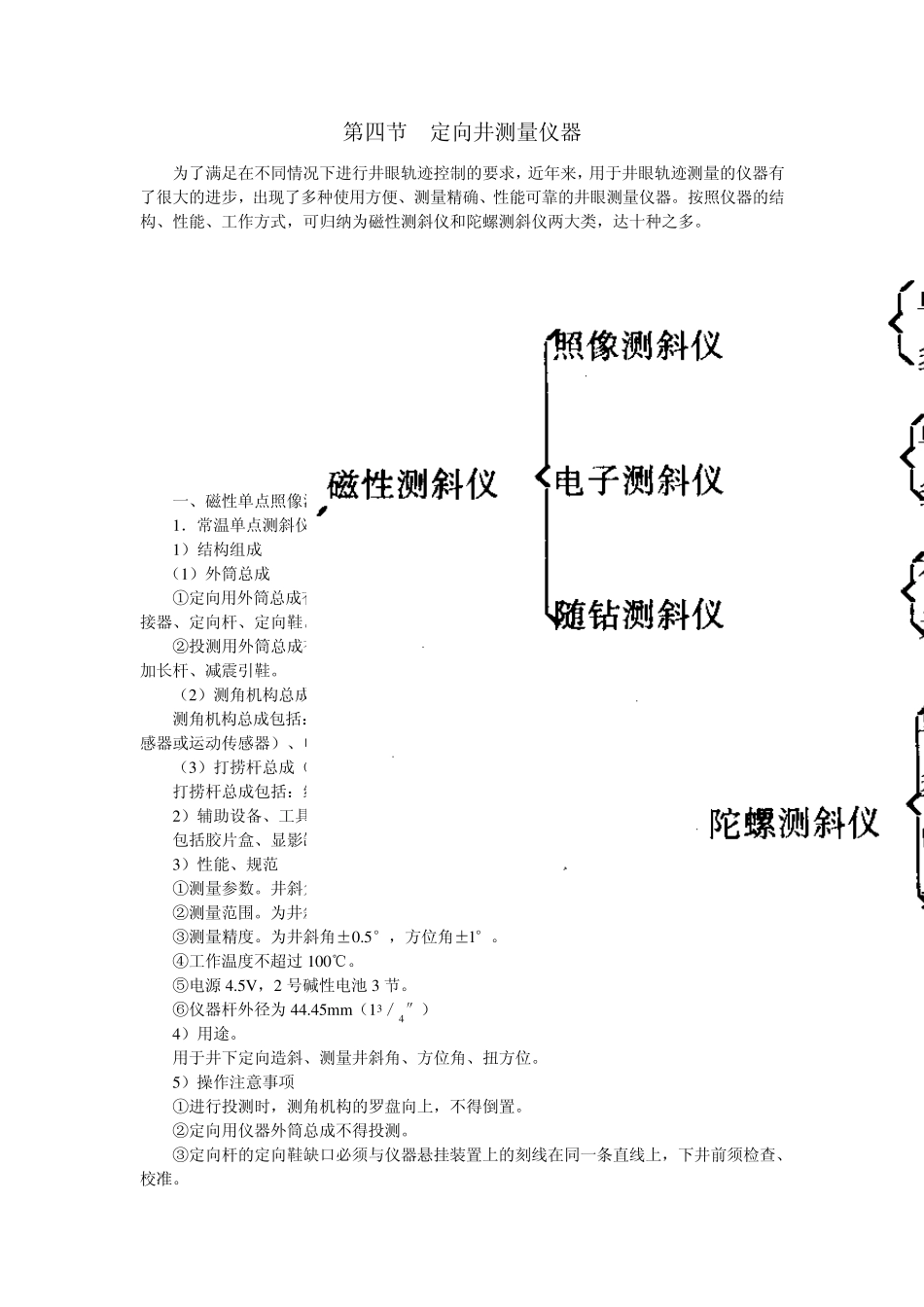

第四节 定向井测量仪器 为了满足在不同情况下进行井眼轨迹控制的要求，近年来，用于井眼轨迹测量的仪器有了很大的进步，出现了多种使用方便、测量精确、性能可靠的井眼测量仪器。按照仪器的结构、性能、工作方式，可归纳为磁性测斜仪和陀螺测斜仪两大类，达十种之多。 一、磁性单点照像测斜仪 1．常温单点测斜仪 1）结构组成 （1）外筒总成 ①定向用外筒总成有绳帽、活动联轴节、扶正接头、加长杆、密封接头、仪器筒、下连接器、定向杆、定向鞋。 ②投测用外筒总成有打捞头、活动联轴节、扶正接头、上连接器、仪器筒、下连接器、加长杆、减震引鞋。 （2）测角机构总成 测角机构总成包括：罗盘、照像机、定时器（机械钟或电子定时器）或传感器（非磁传感器或运动传感器）、电池筒。 （3）打捞杆总成（用于仪器回收） 打捞杆总成包括：绳帽、加重打捞杆、卡瓦式打捞矛。 2）辅助设备、工具 包括胶片盒、显影罐、阅读器、铅模、测斜绞车、管钳、秒表。 3）性能、规范 ①测量参数。井斜角、磁方位角、造斜器工具面角。 ②测量范围。为井斜角 0°～120°，方位角 0°～360°，工具面角 0°～360° ③测量精度。为井斜角±0.5°，方位角±l°。 ④工作温度不超过 100℃。 ⑤电源 4.5V，2 号碱性电池3 节。 ⑥仪器杆外径为 44.45m m （13／4″） 4）用途。 用于井下定向造斜、测量井斜角、方位角、扭方位。 5）操作注意事项 ①进行投测时，测角机构的罗盘向上，不得倒置。 ②定向用仪器外筒总成不得投测。 ③定向杆的定向鞋缺口必须与仪器悬挂装置上的刻线在同一条直线上，下井前须检查、校准。 2．高温单点测斜仪 高温单点测斜仪与常温单点测斜仪的工作原理和基本结构相同。其耐高温性能好，是因为将仪器的测量系统装在一个特制的隔热套筒内，可用于 260℃高温的深井测斜，连续工作可达 4h。 二、磁性多点照像测斜仪 1．常温磁性多点测斜仪 1）结构组成 ①仪器杆外筒总成包括打捞头、联轴节、扶正短节、加长杆、上连接器、仪器筒、下连接器、加长杆和减震引鞋。 ②测角机构总成包括罗盘、照像机总成、胶片盒、马达、定时器和电池筒。 ③打捞杆总成包括绳帽、加重打捞杆和卡瓦式打捞锚。 2）辅助设施 包括阅读器、显影罐、暗袋、多点胶片、秒表、管钳等。 3）性能、规范 ①仪器筒外径为 l3／4″（44.45mm）。 ②仪器外径为 11／4″（31.75mm）。 ③胶卷尺寸为 10mm×2400mm；拍片量在 350 张以...
