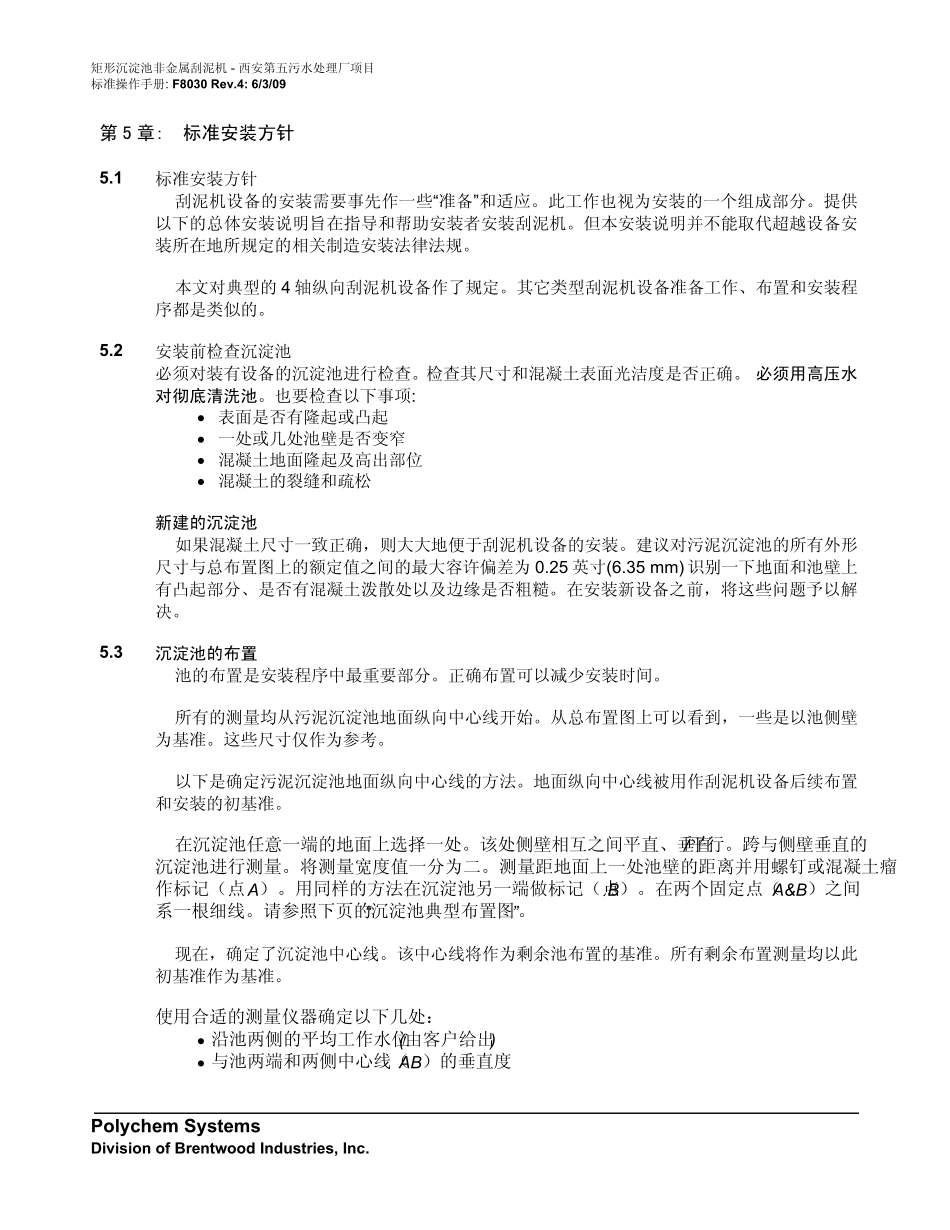

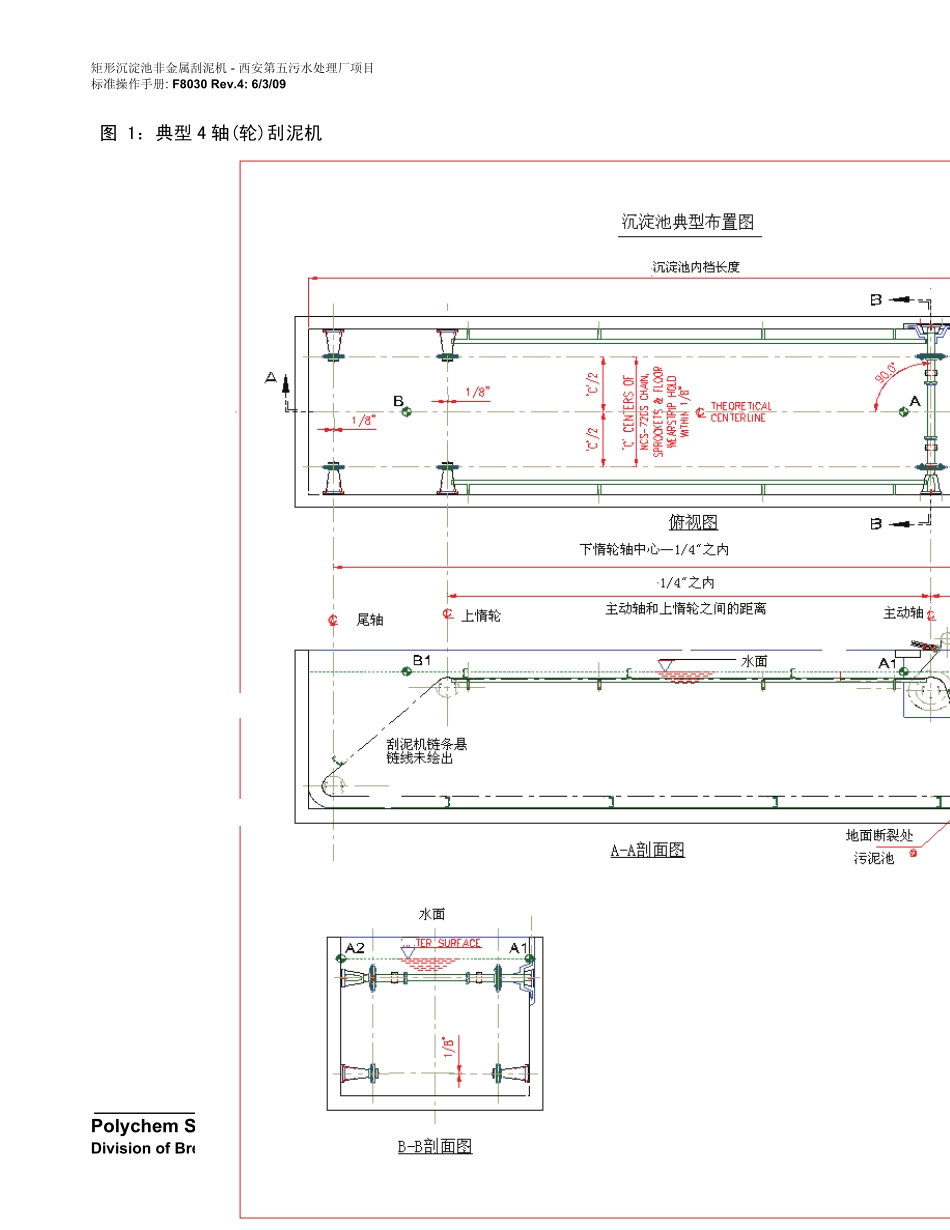

矩形沉淀池非金属刮泥机 - 西安第五污水处理厂项目 标准操作手册: F8030 Rev.4: 6/3/09 Polychem Systems Division of Brentwood Industries, Inc. 第5 章: 标准安装方针 5.1 标准安装方针 刮泥机设备的安装需要事先作一些“准备”和适应。此工作也视为安装的一个组成部分。提供以下的总体安装说明旨在指导和帮助安装者安装刮泥机。但本安装说明并不能取代超越设备安装所在地所规定的相关制造安装法律法规。 本文对典型的4 轴纵向刮泥机设备作了规定。其它类型刮泥机设备准备工作、布置和安装程序都是类似的。 5.2 安装前检查沉淀池 必须对装有设备的沉淀池进行检查。检查其尺寸和混凝土表面光洁度是否正确。 必须用高压水对彻底清洗池。也要检查以下事项: • 表面是否有隆起或凸起 • 一处或几处池壁是否变窄 • 混凝土地面隆起及高出部位 • 混凝土的裂缝和疏松 新建的沉淀池 如果混凝土尺寸一致正确，则大大地便于刮泥机设备的安装。建议对污泥沉淀池的所有外形尺寸与总布置图上的额定值之间的最大容许偏差为0.25 英寸(6.35 mm) 识别一下地面和池壁上有凸起部分、是否有混凝土泼散处以及边缘是否粗糙。在安装新设备之前，将这些问题予以解决。 5.3 沉淀池的布置 池的布置是安装程序中最重要部分。正确布置可以减少安装时间。 所有的测量均从污泥沉淀池地面纵向中心线开始。从总布置图上可以看到，一些是以池侧壁为基准。这些尺寸仅作为参考。 以下是确定污泥沉淀池地面纵向中心线的方法。地面纵向中心线被用作刮泥机设备后续布置和安装的初基准。 在沉淀池任意一端的地面上选择一处。该处侧壁相互之间平直、垂直/平行。跨与侧壁垂直的沉淀池进行测量。将测量宽度值一分为二。测量距地面上一处池壁的距离并用螺钉或混凝土瘤作标记（点A）。用同样的方法在沉淀池另一端做标记（点B）。在两个固定点（A&B）之间系一根细线。请参照下页的 “沉淀池典型布置图 ”。 现在，确定了沉淀池中心线。该中心线将作为剩余池布置的基准。所有剩余布置测量均以此初基准作为基准。 使用合适的测量仪器确定以下几处： • 沿池两侧的平均工作水位(由客户给出) • 与池两端和两侧中心线（AB）的垂直度 Polychem Systems Division of Brentwood Industries, Inc. 使用螺钉或混凝土钉；在垂直线和池两端的池壁水位线的相交处标上相交点记号。现在，有4 个基准点（A1, A2, B1, B2）。沿池所有的测量...
