实验1_数字万用表的应用实验报告

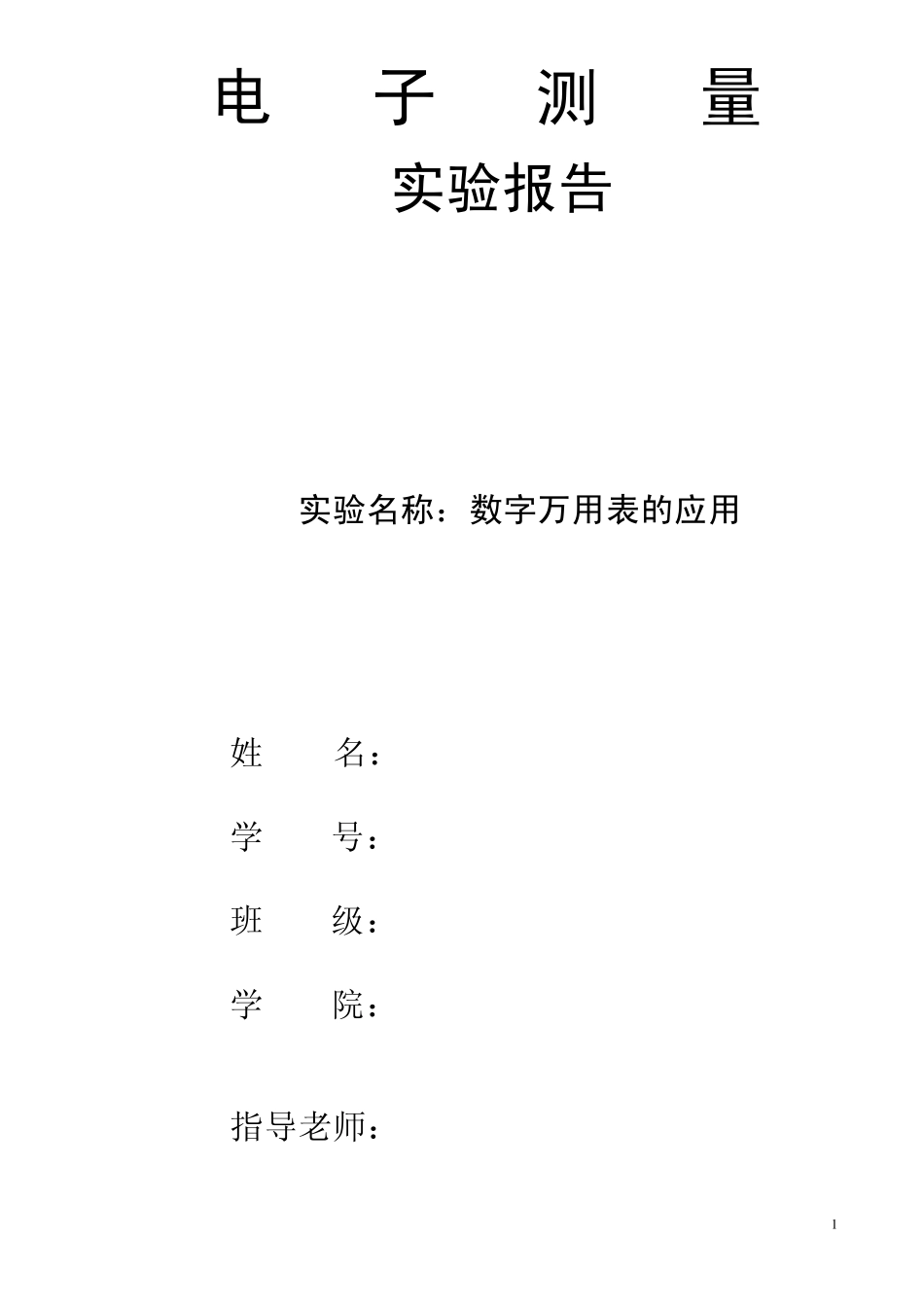

实验1_数字万用表的应用实验报告_第1页
1/7

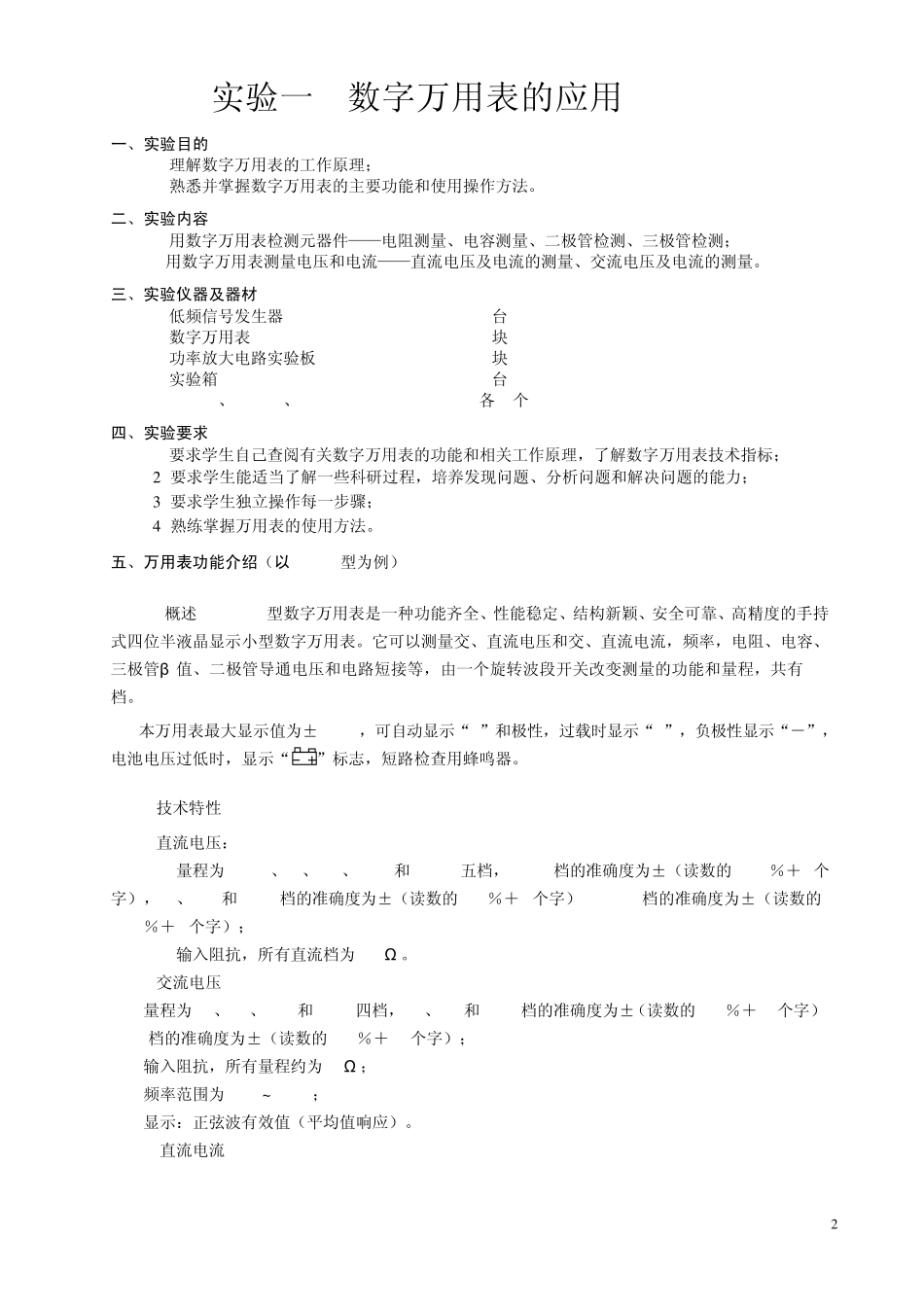

实验1_数字万用表的应用实验报告_第2页
2/7

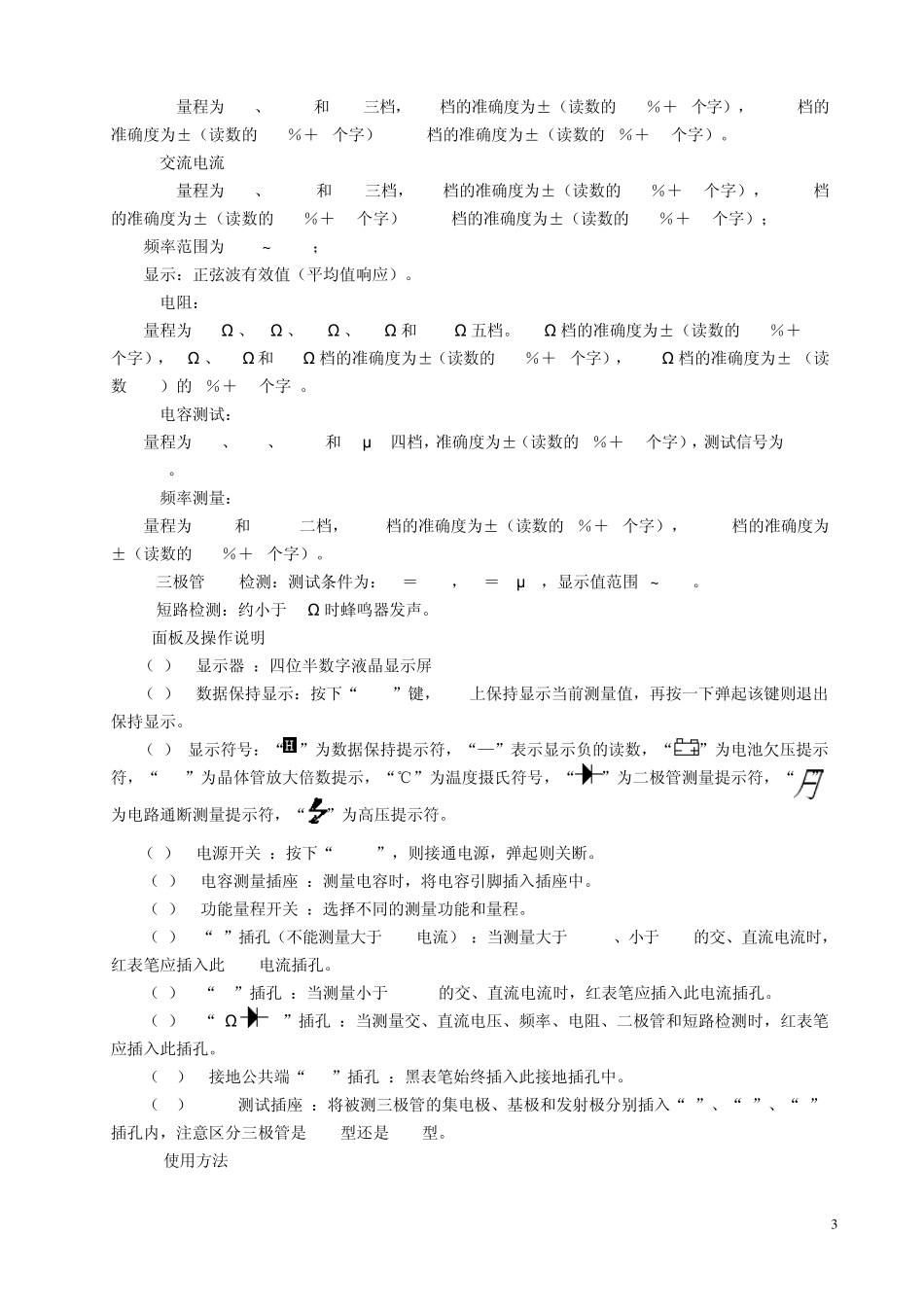

实验1_数字万用表的应用实验报告_第3页
3/7
1 电 子 测 量 实验报告 实验名称:数字万用表的应用 姓 名: 学 号: 班 级: 学 院: 指导老师: 2 实验一 数字万用表的应用 一、实验目的 1 理解数字万用表的工作原理; 2 熟悉并掌握数字万用表的主要功能和使用操作方法。 二、实验内容 1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测; 2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。 三、实验仪器及器材 1 低频信号发生器 1台 2 数字万用表 1块 3 功率放大电路实验板 1块 4 实验箱 1台 5 4700Pf、IN4007、9018 各 1个 四、实验要求 1 要求学生自己查阅有关数字万用表的功能和相关工作原理,了解数字万用表技术指标; 2 要求学生能适当了解一些科研过程,培养发现问题、分析问题和解决问题的能力; 3 要求学生独立操作每一步骤; 4 熟练掌握万用表的使用方法。 五、万用表功能介绍(以 UT39E型为例) 1概述 UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。它可以测量交、直流电压和交、直流电流,频率,电阻、电容、三极管β 值、二极管导通电压和电路短接等,由一个旋转波段开关改变测量的功能和量程,共有 28档。 本万用表最大显示值为±19999,可自动显示“0”和极性,过载时显示“1”,负极性显示“-”,电池电压过低时,显示“”标志,短路检查用蜂鸣器。 2技术特性 A直流电压: 量程为 200mV、2V、20V、200V和 1000V五档,200mV档的准确度为±(读数的 0.05%+3个字),2V、20V和 200V档的准确度为±(读数的 0.1%+3个字), 1000V档的准确度为±(读数的0.15%+5个字); 输入阻抗,所有直流档为 10MΩ 。 B交流电压 量程为 2V、20V、200V和 750V四档, 2V、20V和 200V档的准确度为±(读数的 0.5%+10个字), 750V档的准确度为±(读数的 0.8%+15个字); 输入阻抗,所有量程约为 2MΩ ; 频率范围为 40Hz~400Hz; 显示:正弦波有效值(平均值响应)。 C 直流电流 3 量程为2mA、200mA和20A三档,2mA档的准确度为±(读数的0.5%+5个字),200mA档的准确度为±(读数的0.8%+5个字), 20A档的准确度为±(读数的2%+10个字)。 D 交流电流 量程为2mA、200mA和20A三档,2mA档的准确度为±(读数的0.8%+10个字),200mA档的准确度为±(读数的1....
