实验7竖直角与视距三角高程测量

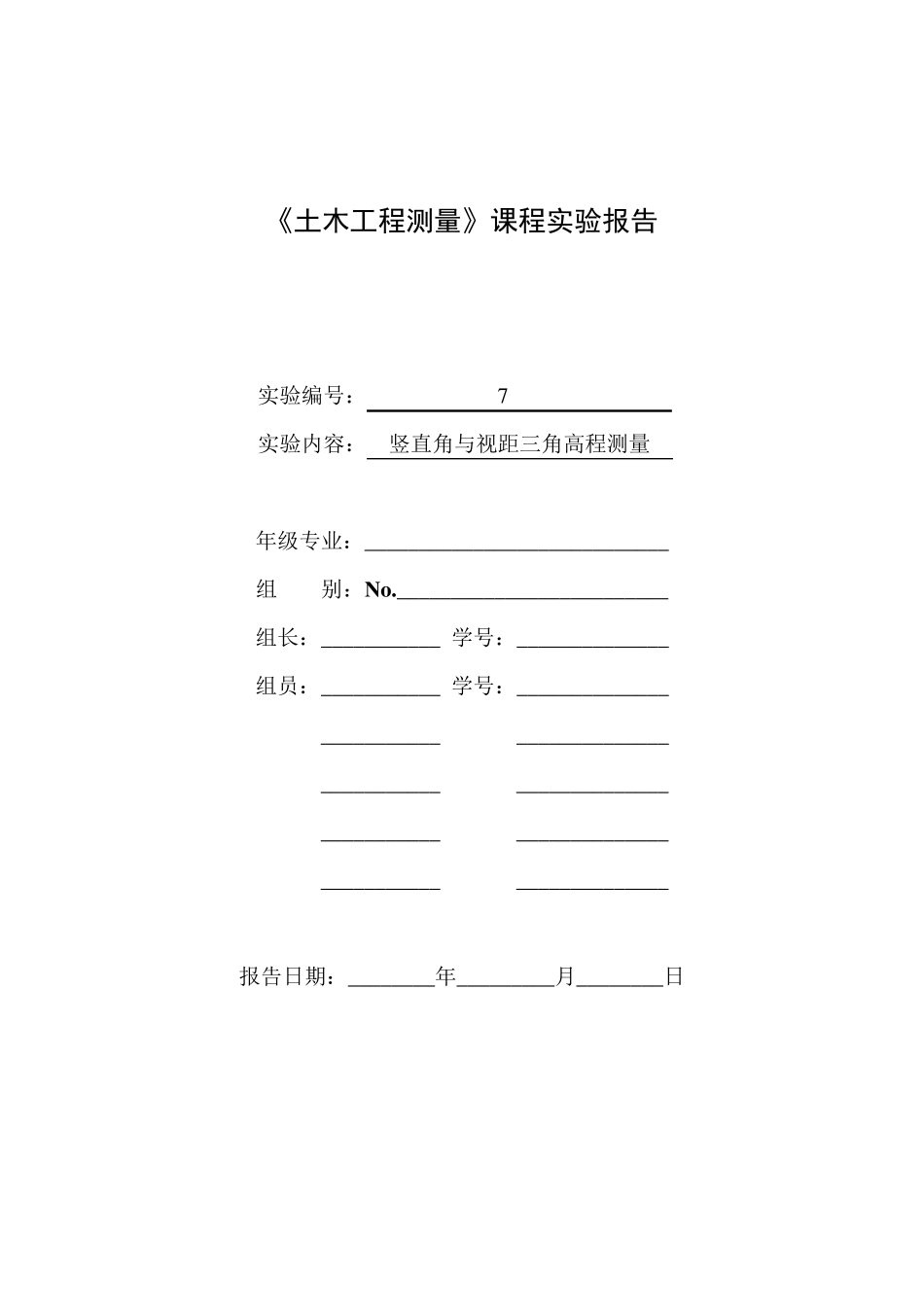

《土木工程测量》课程实验报告 实验编号： 7 实验内容： 竖直角与视距三角高程测量 年级专业：____________________________ 组 别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ ______________ ___________ ______________ ___________ ______________ ___________ ______________ 报告日期：________年_________月________日 教师评语： 成绩等级： 评阅人签名： 深圳大学土木工程学院 2 《土木工程测量》实验任务书 实验七：竖直角与视距三角高程测量 一、目的与要求 1. 熟悉经纬仪竖盘部分的构造；并掌握确定竖直角计算公式的方法； 2. 掌握三角高程观测的原理、步骤、记录和计算方法； 3. 练习用望远镜视距丝读取标尺读数进而计算视距和三角高差的方法； 4. 同一测站观测标尺的不同高度时，竖盘指标差互差应在±25”内，计算出的三角高差互差应在±2cm 内。 二、计划与设备 1. 实验学时：2 学时 2. 主要设备： 经纬仪 1 台 三角架 1 副 塔 尺（3m） 1 把 钢卷尺（±1mm，3m） 1 把 记录板 1 块 三、方法与步骤 1. 在建筑物的一面墙上，固定水准标尺，标尺的零端为 B 点；距离水准标尺约20～30m 处选择一点做为 A 点（用十字记号标示）； 2. 在指定点 A 点安置好经纬仪，使用钢卷尺量取仪器高i，转动望远镜，观察竖盘初始读数及竖盘注记方式，写出竖盘的计算公式； 3. 盘左瞄准 B 目标上的标尺，用十字丝横切于标尺某刻度处，分别读出上下丝读数 L1，L2；记录并计算出视距间隔 L=L2-L1（L>0）；同时读取竖盘读数，记录并计算出盘左竖直角αL； 4. 盘右瞄准 A 目标，同法观测，读取盘右读数 R，记录并计算出盘右竖直角αR； 5. 计算竖盘指标差 12xRL ； 6. 计算竖角平均值 12LR。 深圳大学土木工程学院 3 四、实验报告要求 1 . 每实验小组独立完成各自的实验报告； 2 . 实验报告的填写要求字迹工整、清晰，不得涂改。如果发生书写错误，请用双实线段将错误之处划去，并在其边上将正确的文字或者数字补上； 3 . 各组长将本组组员的实验报告收齐后附在本任务书后，统一上交给指导老师。 五、注意事项 1 . 以组为单位依次领取实验仪器，组长应指派专人负责清点数量和名称是否符合要求，检查仪器是否有损坏之处（外观、部件等...
