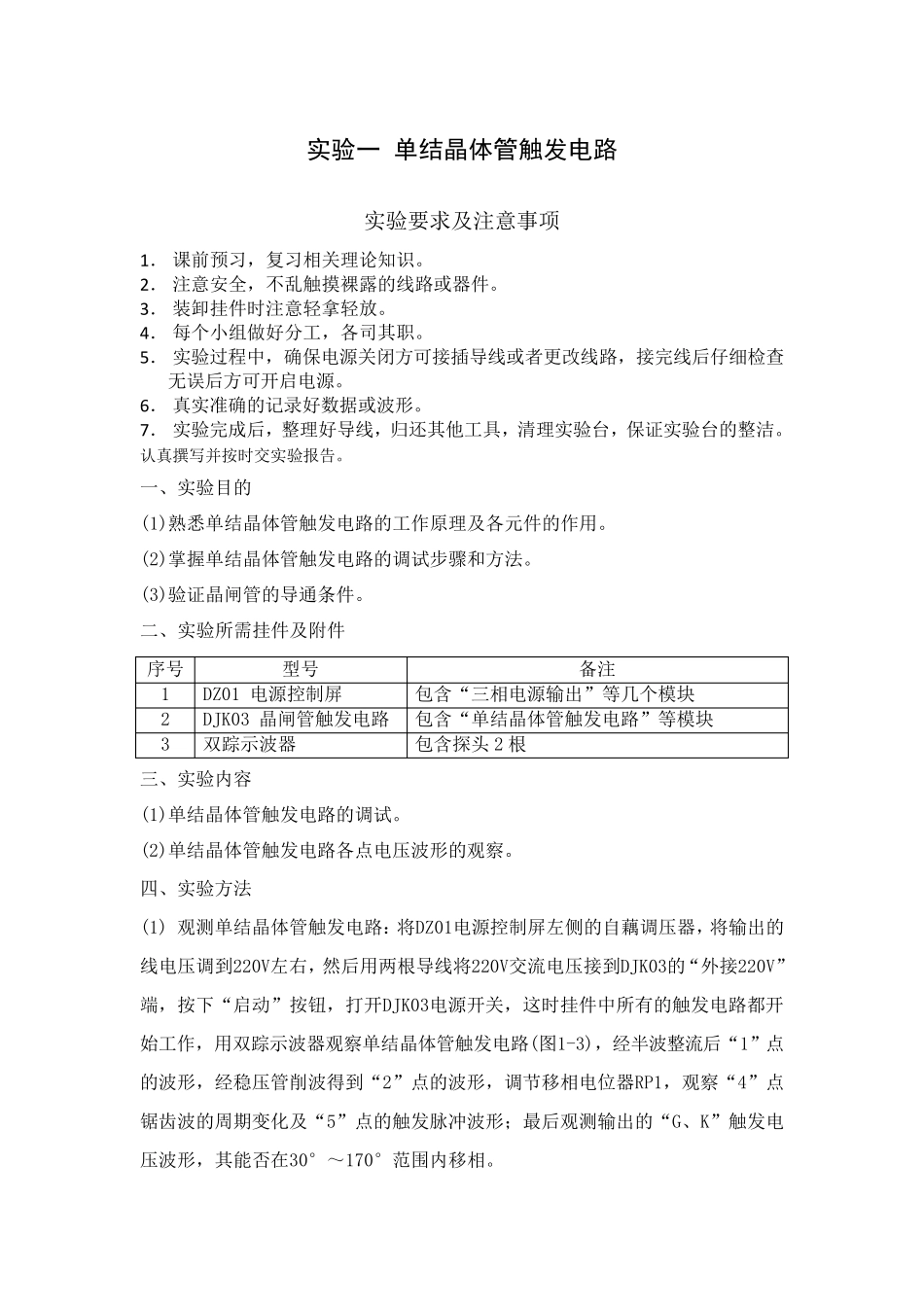

实验一单结晶体管触发电路

实验一 单结晶体管触发电路 实 验 要 求 及 注 意 事 项 1． 课 前 预 习 ， 复 习 相 关 理 论 知 识 。 2． 注 意 安 全 ， 不 乱 触 摸 裸 露 的 线 路 或 器 件 。 3． 装 卸 挂 件 时 注 意 轻 拿 轻 放 。 4． 每 个 小 组 做 好 分 工 ， 各 司 其 职 。 5． 实 验 过 程 中 ， 确 保 电 源 关 闭 方 可 接 插 导 线 或 者 更 改 线 路 ， 接 完 线 后 仔 细 检 查无 误 后 方 可 开 启 电 源 。 6． 真 实 准 确 的 记 录 好 数 据 或 波 形 。 7． 实 验 完 成 后 ， 整 理 好 导 线 ， 归 还 其 他 工 具 ， 清 理 实 验 台 ， 保 证 实 验 台 的 整 洁 。 认 真 撰 写 并 按 时 交 实 验 报 告 。 一 、 实 验 目 的 (1)熟 悉 单 结 晶 体 管 触 发 电 路 的 工 作 原 理 及 各 元 件 的 作 用 。 (2)掌 握 单 结 晶 体 管 触 发 电 路 的 调 试 步 骤和方 法。 (3)验 证 晶 闸管 的 导 通条件 。 二、 实 验 所需挂 件 及 附件 序号 型号 备注 1 DZ01 电 源 控制屏 包含“三相 电 源 输出”等几个 模块 2 DJK03 晶 闸管 触 发 电 路 包含“单 结 晶 体 管 触 发 电 路 ”等模块 3 双踪示波 器 包含探头2 根 三、 实 验 内容 (1)单 结 晶 体 管 触 发 电 路 的 调 试 。 (2)单 结 晶 体 管 触 发 电 路 各 点电 压波 形 的 观察。 四、 实 验 方 法 (1) 观测单 结 晶 体 管 触 发 电 路 ：将DZ01电 源 控制屏左侧的 自藕调 压器 ， 将输出的线 电 压调 到220V左右， 然后 用 两根导 线 将220V交 流电 压接 到DJK03的 “外接 220V”端， 按 下“启 动”按 钮， 打开 DJK03电 源 开 关 ， 这时 挂 件 中 所有的 触 发 电 路 都开始工 作 ， 用 双踪示波 器 观察单 结 晶 体 管 触 发 电 路 (图1-3)， 经半波 整 流后 “1”点的 波 形 ， 经稳压管 削波 得到“2”点的 波 形 ， 调 节移相 电 位器 RP1， 观察“4”点锯齿波 的 周期变化及 “5”点的 触 发 脉冲波 形 ；最后 观测输出的 “G、 K”触 ...
