实验一单结晶体管触发电路实验

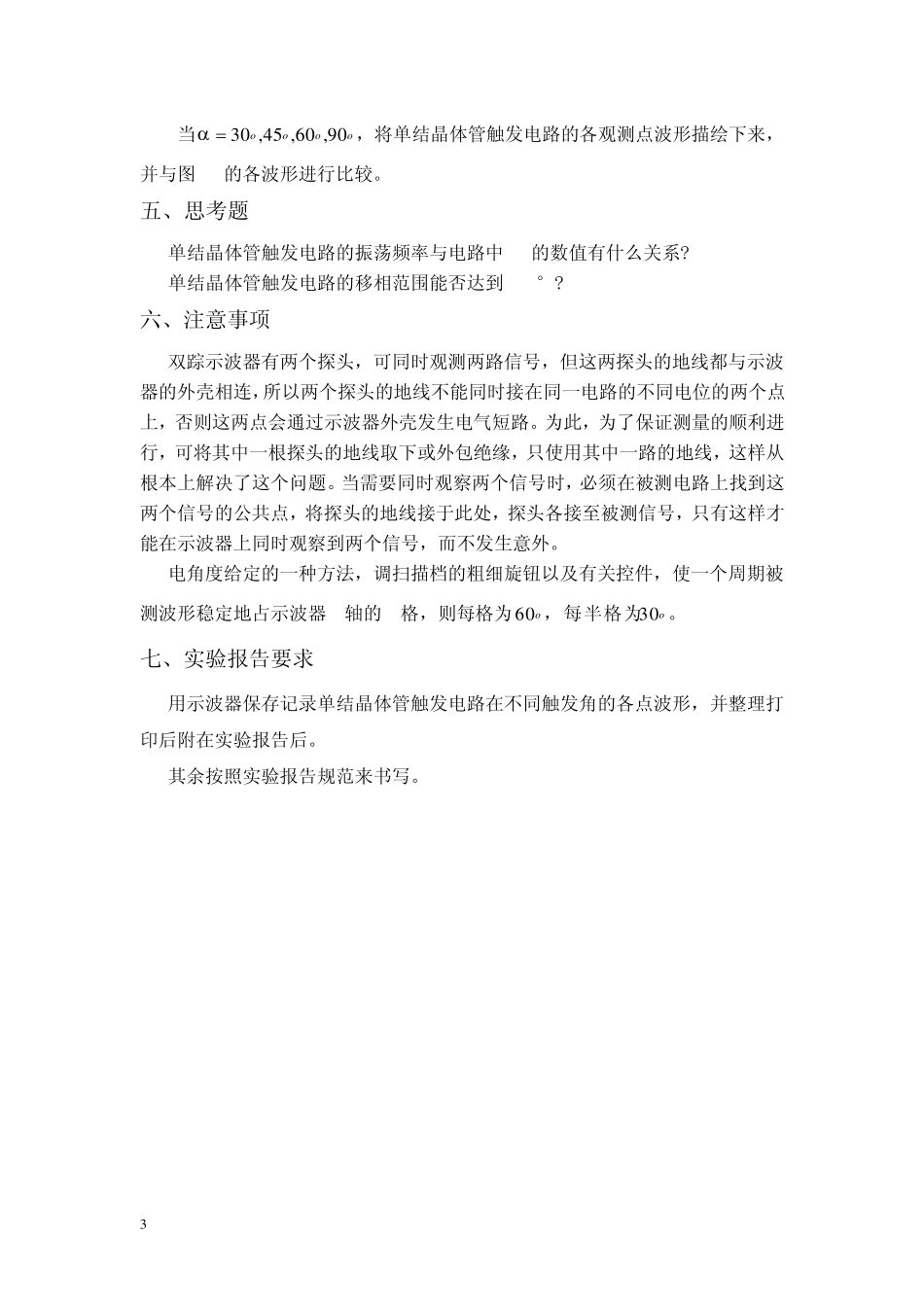

1 实验一 单结晶体管触发电路实验 一、实验目的 (1)熟悉单结晶体管触发电路的工作原理及电路中各元件的作用。 (2)掌握单结晶体管触发电路的调试步骤和方法。 二、实验所需挂件及附件 1. DJK01 电源控制屏 2. DJK03-1 晶闸管触发电路 3. 双踪示波器 三、实验原理 图1-1 单结晶体管触发电路 利用单结晶体管(又称双基极二极管)的负阻特性和 RC的充放电特性，可组成频率可调的自激振荡电路，如图 1-1所示。 图中 V6为单结晶体管，由等效电阻 V5和 C1组成组成 RC充电回路，由 C1，V6和脉冲变压器组成电容放电回路，调节 RP1即可改变 C1充电回路中的等效电阻。 工作原理简述如下： 由同步变压器副边输出60V的交流同步电压，经VD1半波整流，再由稳压管V1、V2进行削波，从而得到梯形波电压，其过零点与电源电压的过零点同步，梯形波通过R7及等效可变电阻V5向电容C1充电，当充电电压达到单结晶体管的峰值电压UP时，单结晶体管V6导通，电容通过脉冲变压器原边放电，脉冲变压器副边输出脉冲。同时由于放电时间常数很小，C1两端的电压很快下降到单结晶体管的谷点电压Uv，使V6关断，C1再次充电，周而复始，在电容C1两端呈现锯齿波形，在脉冲变压器副边输出尖脉冲。在一个梯形波周期内，V6可能导通、关断多次，但只2 有输出的第一个触发脉冲对晶闸管的触发时刻起作用。充电时间常数由电容C1和等效电阻等决定，调节RP1改变C1的充电的时间，控制第一个尖脉冲的出现时刻，实现脉冲的移相控制。单结晶体管触发电路的各点波形如图1-2所示。 图1-2 单结晶体管触发电路各点的电压波形(α =900) 四、实验内容 (1)单结晶体管触发电路的观测 将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察单结晶体管触发电路，经半波整流后“1”点的波形，经稳压管削波得到“2”点的波形，调节移相电位器RP1，观察“4”点锯齿波的...
