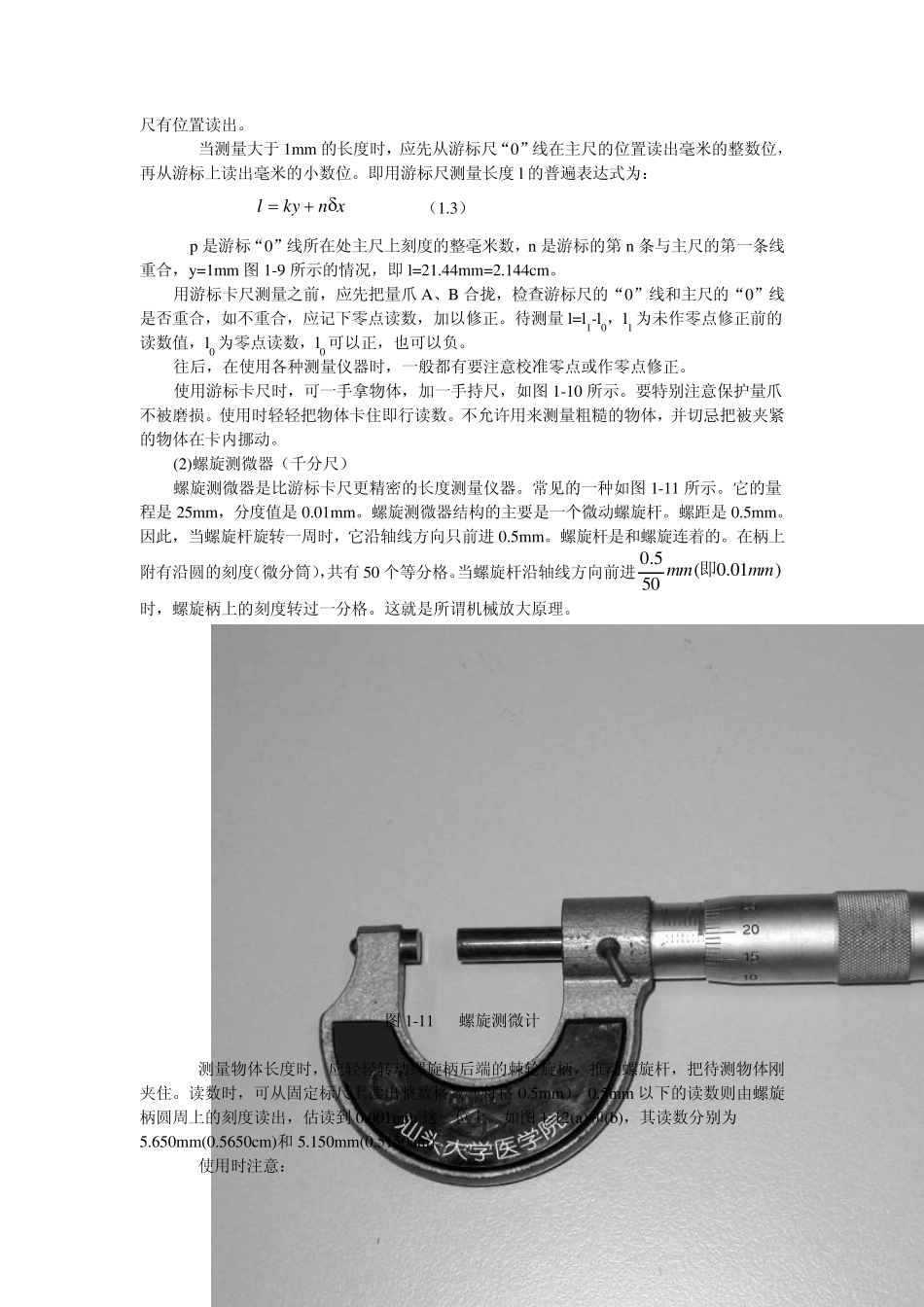

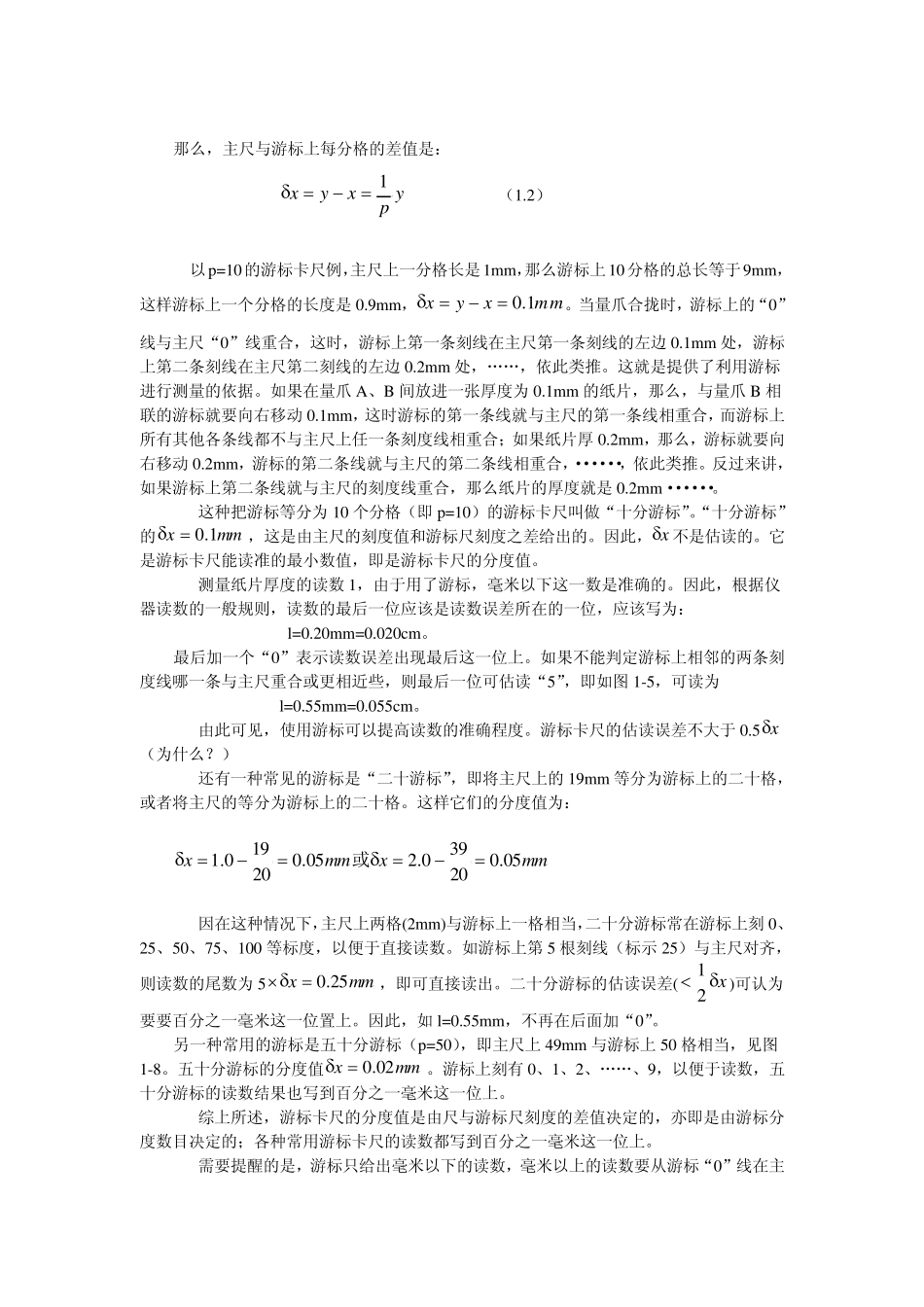

实验一用游标卡尺、螺旋测微器、读数显微镜测量长度_第1页
1/6
实验一用游标卡尺、螺旋测微器、读数显微镜测量长度_第2页
2/6
实验一用游标卡尺、螺旋测微器、读数显微镜测量长度_第3页
3/6
实验一 用游标卡尺、螺旋测微器、读数显微镜测量长度 【学习重点】 1.游标卡尺、螺旋测微器、读数显微镜的测量原理和使用方法; 2.一般仪器的读数规则; 3.实验数据处理方法。 [仪器用具] 游标卡尺、螺旋测微器、读数显微镜、待测铁环、小钢珠等。 【引言】 物理实验中常用的长度测量仪器米尺、游标卡尺、螺旋测微器(千分尺)、读数显微镜(比长尺)等。通常用量程和分度值表示这些仪器的规格。量程是测量范围;分度值是仪器所标示的最小分划单位。分度值的大小反映仪器的精密程度。一般来说,分度值越小,仪器越精密,食品仪器本身的“允许误差”(尺寸偏差)相应也越小。学习使用这些仪器,要注意掌握它们的构造特点、规格性能、读数原理、使用方法以及维护知识等,并注意要以后的实验中恰当地选择使用。 长度是一个基本物理量,许多其他的物理量也常常化为长度量进行测量;许多测量仪器的长度或角度等读数部分也常常用米尺刻度或根据游标、螺旋测微等原理制成;这些仪器的读数规则以及读数时要尺量避免视差,要注意检查或校准零点等,要实验中都是具有普遍意义的。 (1)游标卡尺 为了使测量更准一些,在米尺上附加一个能够滑动的有刻度的小尺,叫做游标,利用它可以把米尺估读的那位准确地读出来。 游标卡尺主要由两部分构成(图 1-1):与量爪 A、 A ‘相联的主尺D(主尺按米尺刻度)以及与量爪 B、 B’及深度尺C 相联的游标E。游标可紧贴着主尺滑动。量爪 A、B 用来测量厚度和外径,量爪 A ‘、B’用来测量内径,深度尺C 用来测量槽的深度。它们的读数值,都是由游标的0 线与主尺的0 线之间的距离表示出来,F 为固定螺钉。 图 1-1 游标卡尺 下面介绍游标卡尺的读数原理。游标卡尺在构造上的主要特点是:游标上 p 个分格的总长与主要尺上(p -1)个分尺的总长相等。设 y 代表主尺上一个分格的长度。x 代表游标上一个分格的长度。则有: yppx)1( (1.1) 那么,主尺与游标上每分格的差值是: ypxyx1 (1.2) 以p=10的游标卡尺例,主尺上一分格长是1mm,那么游标上10分格的总长等于9mm,这样游标上一个分格的长度是0.9mm,mmxyx1.0。当量爪合拢时,游标上的“0”线与主尺“0”线重合,这时,游标上第一条刻线在主尺第一条刻线的左边0.1mm 处,游标上第二条刻线在主尺第二刻线的左边0.2mm 处,„„,依此类推。这就是提供了利用游标进行测量的依据。如果在量爪A、B 间放进一...
