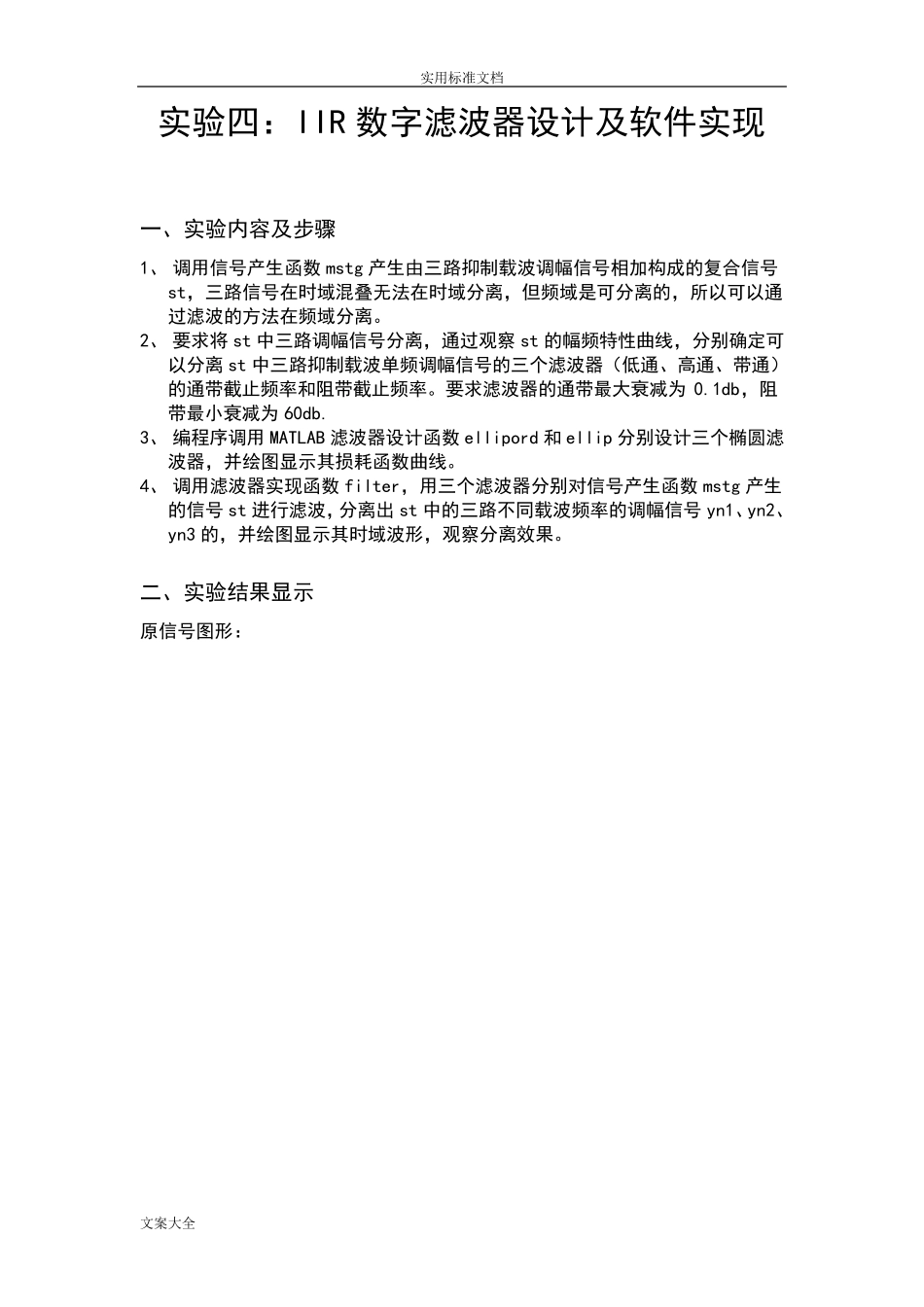

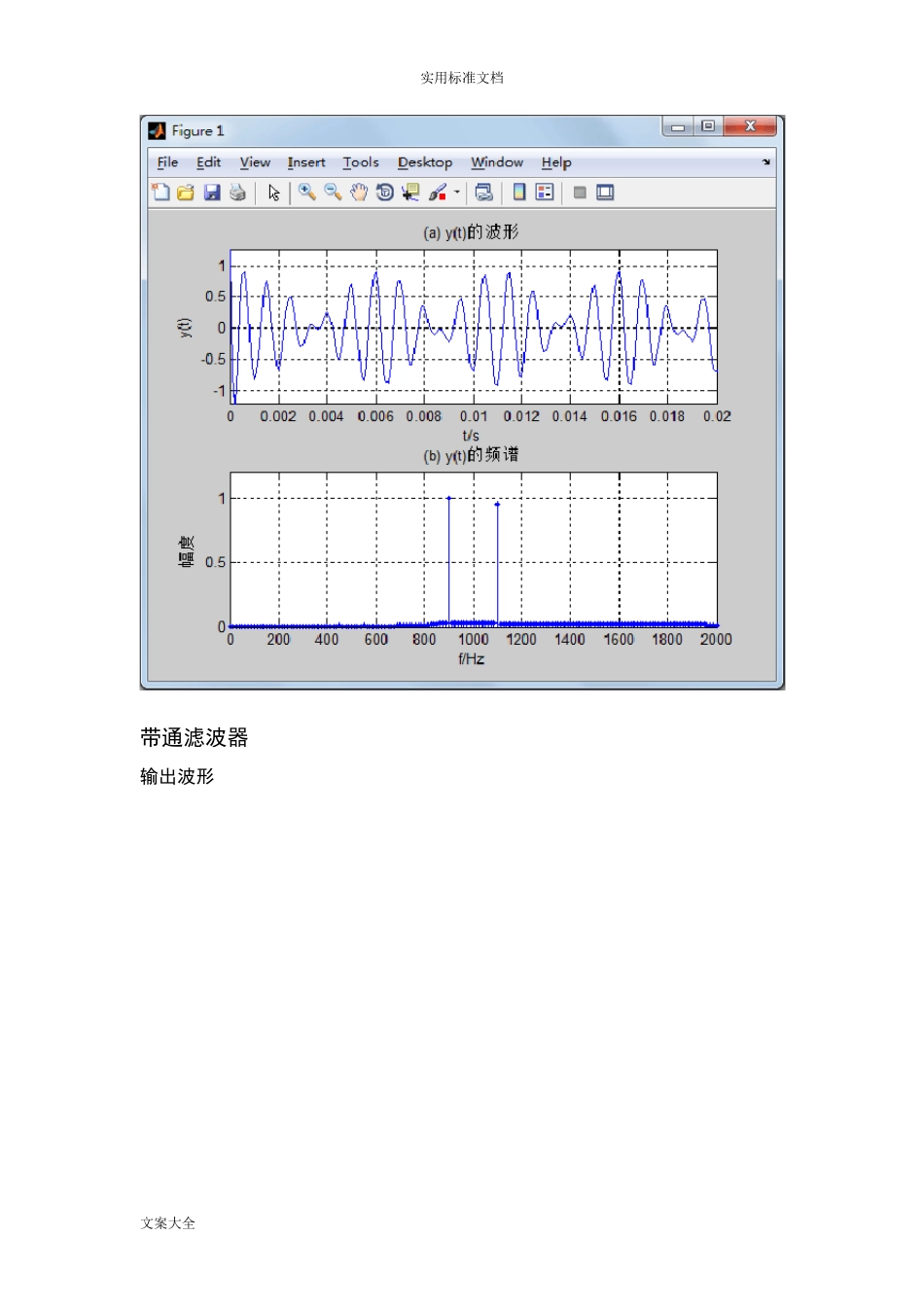

实用标准文档 文案大全 实验四：IIR 数字滤波器设计及软件实现 一、实验内容及步骤 1、 调用信号产生函数mstg 产生由三路抑制载波调幅信号相加构成的复合信号st，三路信号在时域混叠无法在时域分离，但频域是可分离的，所以可以通过滤波的方法在频域分离。 2、 要求将 st 中三路调幅信号分离，通过观察 st 的幅频特性曲线，分别确定可以分离 st 中三路抑制载波单频调幅信号的三个滤波器（低通、高通、带通）的通带截止频率和阻带截止频率。要求滤波器的通带最大衰减为 0.1db，阻带最小衰减为 60db. 3、 编程序调用 MATLAB 滤波器设计函数ellipord 和 ellip 分别设计三个椭圆滤波器，并绘图显示其损耗函数曲线。 4、 调用滤波器实现函数filter，用三个滤波器分别对信号产生函数mstg 产生的信号 st 进行滤波，分离出 st 中的三路不同载波频率的调幅信号 yn1、yn2、yn3 的，并绘图显示其时域波形，观察分离效果。 二、实验结果显示 原信号图形： 实用标准文档 文案大全 高通滤波器 输出波形 实用标准文档 文案大全 带通滤波器 输出波形 实用标准文档 文案大全 低通滤波器 输出波形 实用标准文档 文案大全 带阻滤波器 输出波形 实用标准文档 文案大全 三、实验结论：由上面所绘图形可知，利用数字滤波器完全可以将时域混叠而频域未混叠的波形分开，达到滤波目的。 四、思考题 （1）请阅读信号产生函数mstg，确定三路调幅信号的载波频率和调制信号频率。 答：第一路调幅信号的调制信号频率为100HZ，载波频率为1000HZ；第二路调幅信号的调制信号频率为50HZ，载波频率为500HZ；第三路调幅信号的调整信号频率为25HZ，载波频率为250HZ。 （2）信号产生函数mstg中采样点数N=1600，对st进行N点FFT可以得到6根理想谱线。如果取N=1800，可否得到6根理想谱线？为什么？N=2000呢？请改变函数mstg中采样点数N的值，观察频谱图验证您的判断是否正确？ 答： 因为信号st是周期序列，谱分析时要求观察时间为整数倍周期。分析可知，st的每个频率成分都是25Hz的整数倍。采样频率Fs=10kHz=25×400Hz，即在25Hz的正弦波的1个周期中采样400点。所以，当N为400的整数倍时一定为st的整数个周期。因此，采样点数N=800和N=2000时，对st进行N点FFT可以得到6根理想谱线。如果取N=1000，不是400的整数倍，不能得到6根理想谱线。 实用标准文档 文案大全 （3）修改信号产生函数mstg，给每一路调幅信号加入载波成分，...
