实验五VLAN设置实验报告

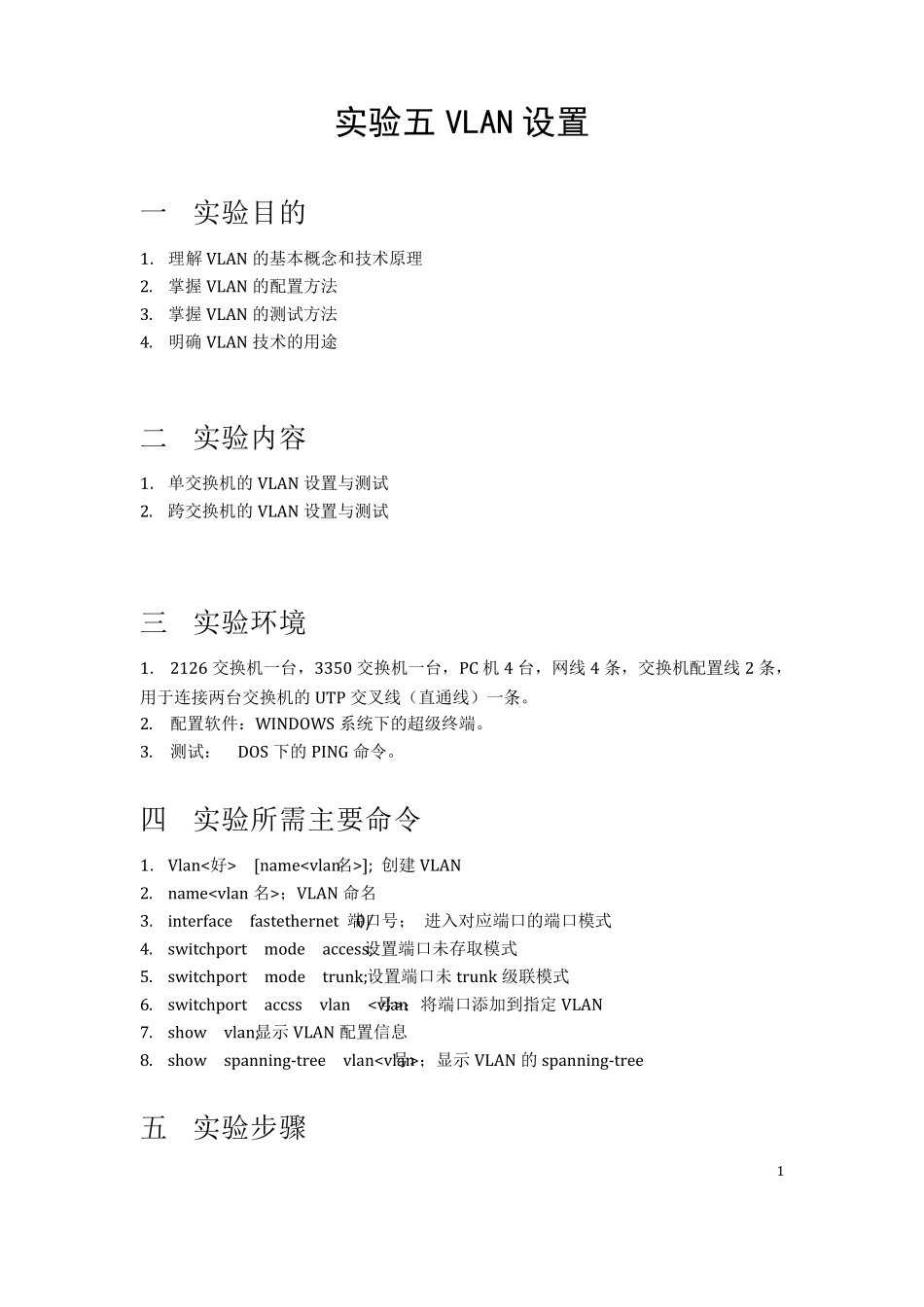

实验五VLAN设置实验报告_第1页
1/7
实验五VLAN设置实验报告_第2页
2/7

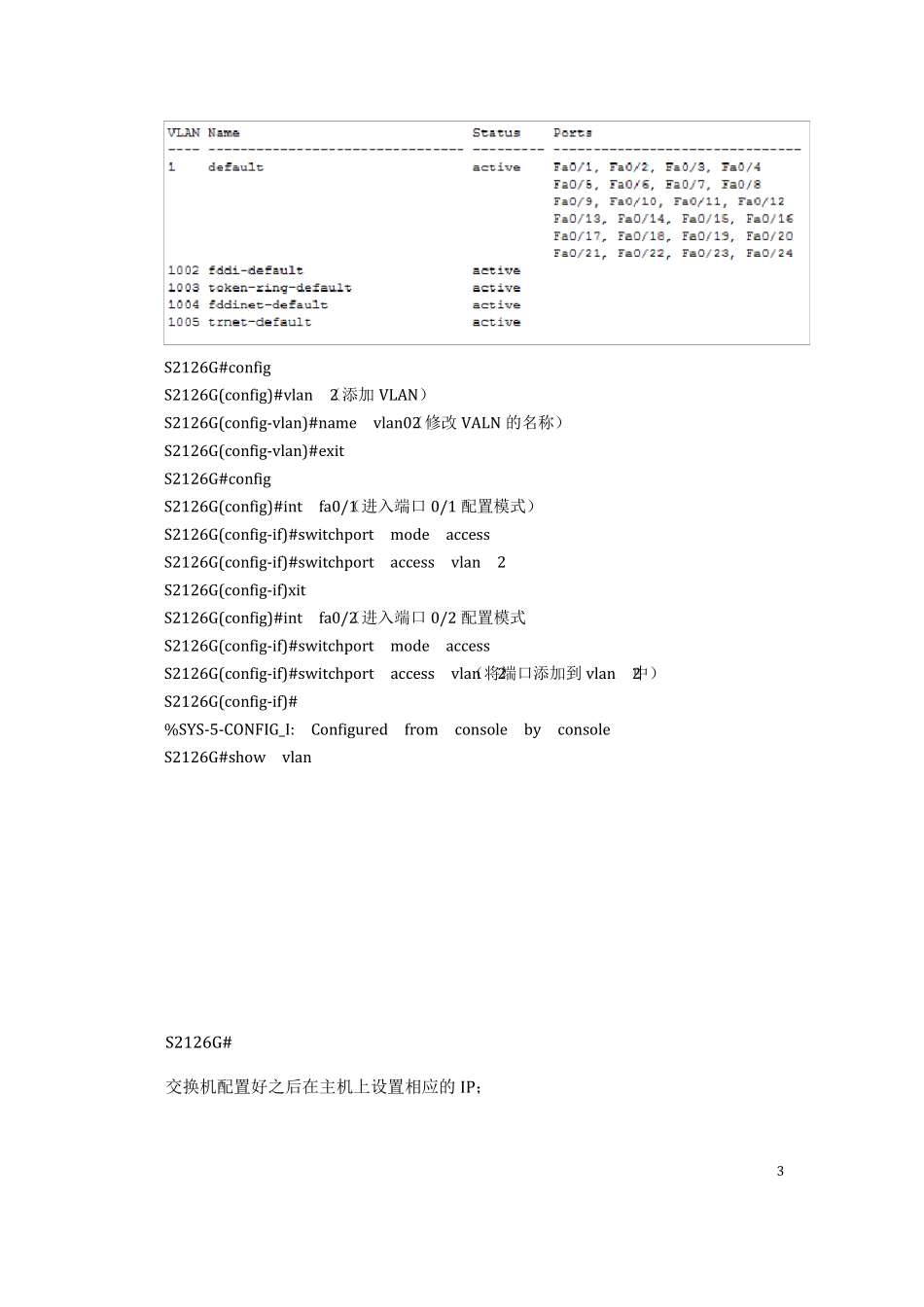

实验五VLAN设置实验报告_第3页
3/7
1 实验五 VLAN 设置 一 实验目的 1. 理解VLAN 的基本概念和技术原理 2. 掌握VLAN 的配置方法 3. 掌握VLAN 的测试方法 4. 明确VLAN 技术的用途 二 实验内容 1. 单交换机的VLAN 设置与测试 2. 跨交换机的VLAN 设置与测试 三 实验环境 1. 2126 交换机一台,3350 交换机一台,PC 机4 台,网线4 条,交换机配置线2 条,用于连接两台交换机的UTP 交叉线(直通线)一条。 2. 配置软件:WINDOWS 系统下的超级终端。 3. 测试: DOS 下的PING 命令。 四 实验所需主要命令 1. Vlan<好> [name]; 创建 VLAN 2. name;VLAN 命名 3. interface fastethernet 0/端口号; 进入对应端口的端口模式 4. sw itchport mode access; 设置端口未存取模式 5. sw itchport mode trunk; 设置端口未 trunk 级联模式 6. sw itchport accss vlan ;将端口添加到指定 VLAN 7. show vlan; 显示 VLAN 配置信息 8. show spanning-tree vlan;显示 VLAN 的spanning-tree 五 实验步骤 2 单交换机的VLAN 设置与测试 1) 够着如下图所示的网络(其中PCI 兼作配置终端)。 2) 连接超级终端;(具体过程见实验二) 3) 查看当前的VLAN 设置; 4) 添加 VLAN,创建一个标号未2的VLAN; 5) 在 VLAN 的配置模式下,修改器名字为 VLAN02; 6) 添加端口到 VLAN 中; 7) 检查当前的VLAN 配置; 8) 测试VLAN 中主机的连通性; 9) 再添加一个3号 VLAN(名为 VLAN03); 10) 删除 VLAN; 以上操作命令: Switch>en Switch# Switch#config Configuring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname S2126G S2126G(config)#show vlan S2126G#show vlan(显示当前 VLAN 设置) 3 S2126G#config S2126G(config)#vlan 2(添加VLAN) S2126G(config-vlan)#name vlan02(修改VALN 的名称) S2126G(config-vlan)#exit S2126G#config S2126G(config)#int fa0/1(进入端口0/1 配置模式) S2126G(config-if)#switchport mode access S2126G(config-if)#switchport access vlan 2 S2126G(config-if)xit S2126G(config)#int fa0/2(进入端口0/2 配置模式 S2126G(config-if)#switchport...
