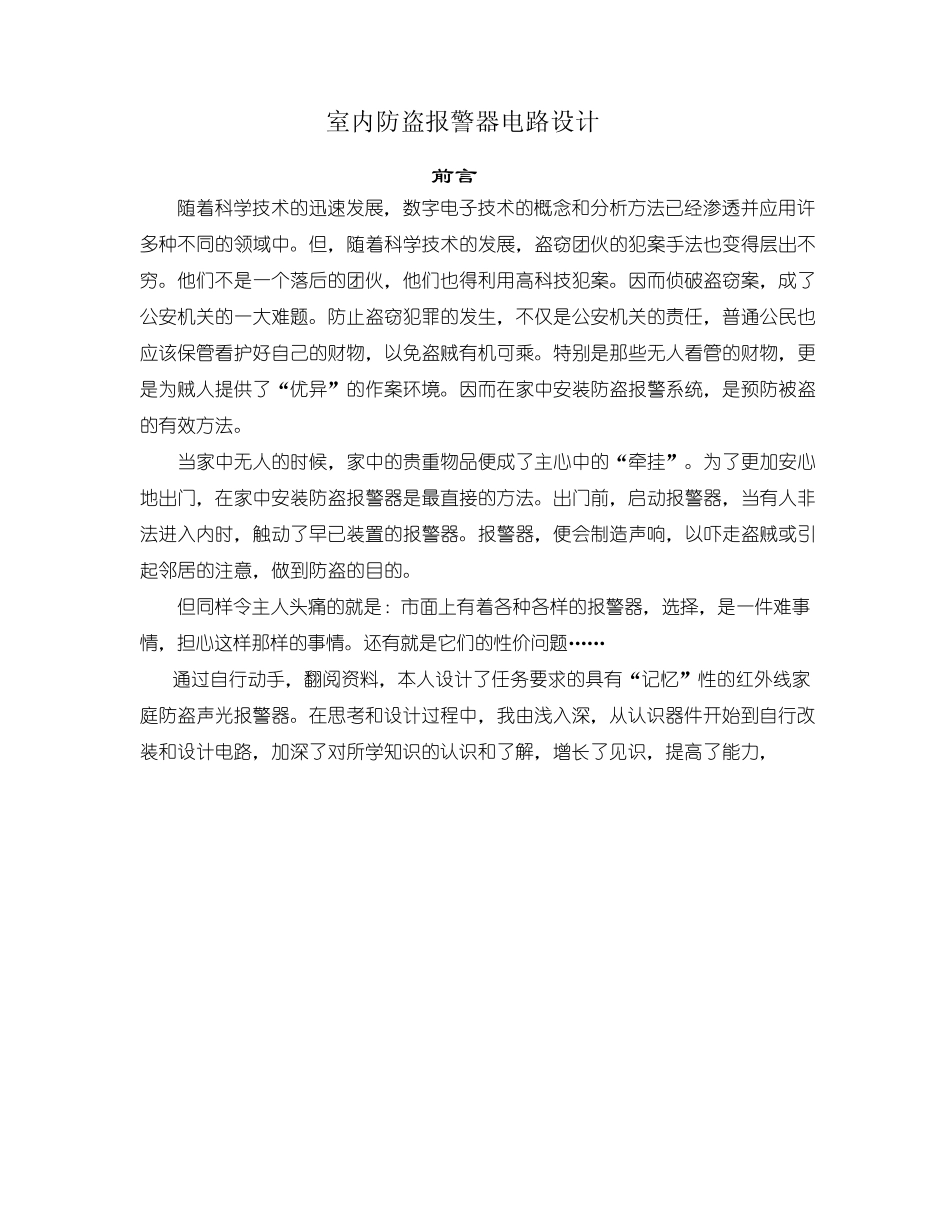

室内防盗报警器电路设计_第1页
1/12

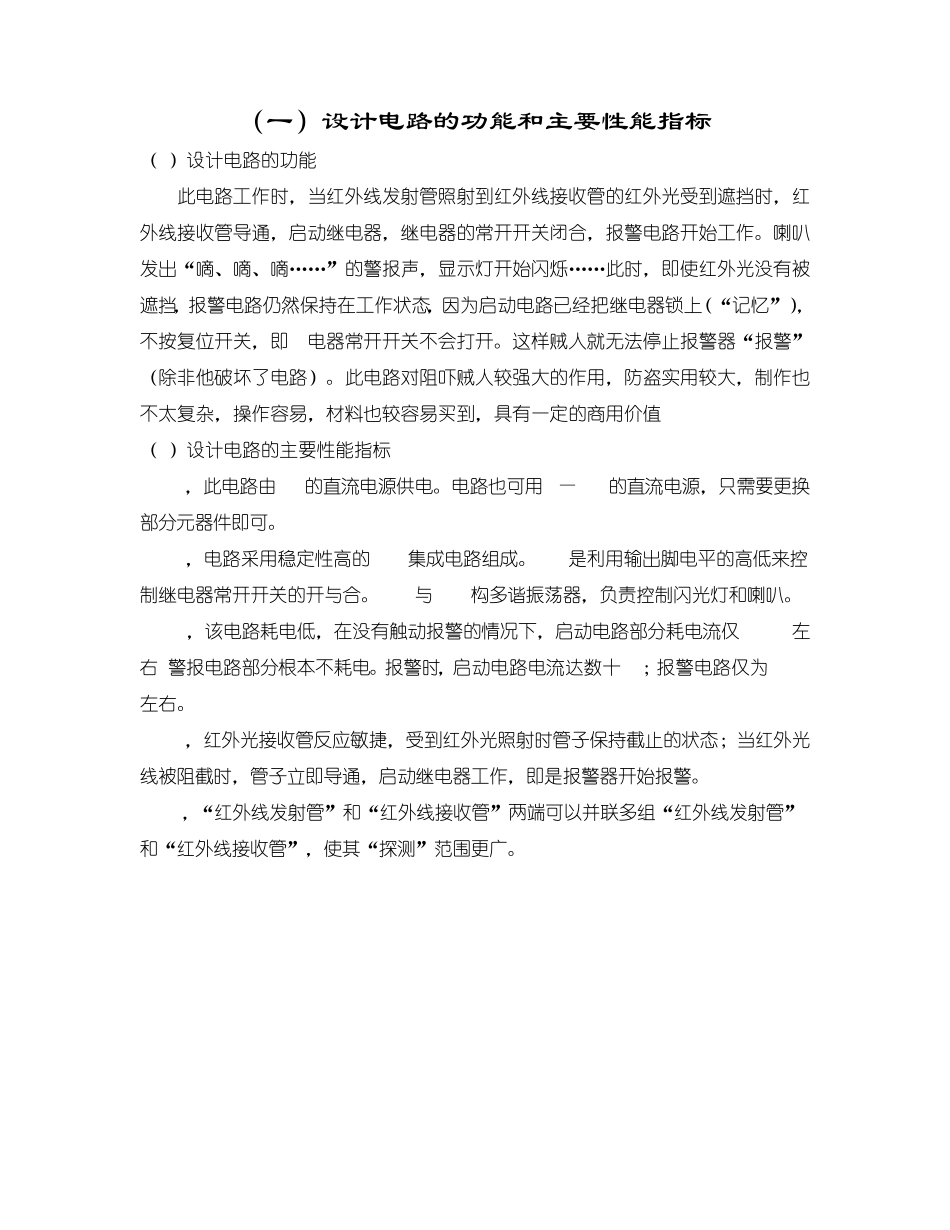

室内防盗报警器电路设计_第2页
2/12

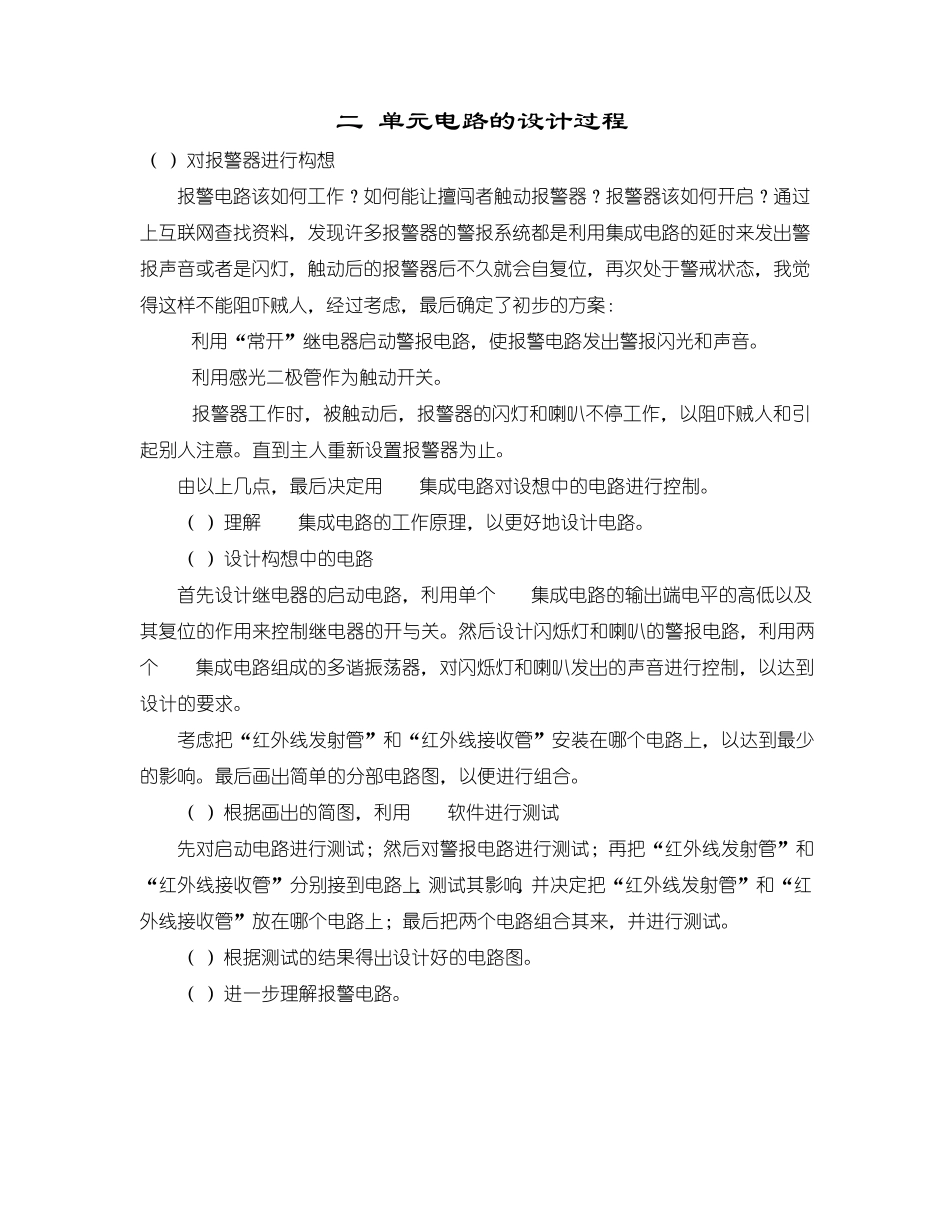

室内防盗报警器电路设计_第3页
3/12
室内防盗报警器电路设计 前言 随着科学技术的迅速发展,数字电子技术的概念和分析方法已经渗透并应用许多种不同的领域中。但,随着科学技术的发展,盗窃团伙的犯案手法也变得层出不穷。他们不是一个落后的团伙,他们也得利用高科技犯案。因而侦破盗窃案,成了公安机关的一大难题。防止盗窃犯罪的发生,不仅是公安机关的责任,普通公民也应该保管看护好自己的财物,以免盗贼有机可乘。特别是那些无人看管的财物,更是为贼人提供了“优异”的作案环境。因而在家中安装防盗报警系统,是预防被盗的有效方法。 当家中无人的时候,家中的贵重物品便成了主心中的“牵挂”。为了更加安心地出门,在家中安装防盗报警器是最直接的方法。出门前,启动报警器,当有人非法进入内时,触动了早已装置的报警器。报警器,便会制造声响,以吓走盗贼或引起邻居的注意,做到防盗的目的。 但同样令主人头痛的就是:市面上有着各种各样的报警器,选择,是一件难事情,担心这样那样的事情。还有就是它们的性价问题…… 通过自行动手,翻阅资料,本人设计了任务要求的具有“记忆”性的红外线家庭防盗声光报警器。在思考和设计过程中,我由浅入深,从认识器件开始到自行改装和设计电路,加深了对所学知识的认识和了解,增长了见识,提高了能力, (一)设计电路的功能和主要性能指标 (1)设计电路的功能 此电路工作时,当红外线发射管照射到红外线接收管的红外光受到遮挡时,红外线接收管导通,启动继电器,继电器的常开开关闭合,报警电路开始工作。喇叭发出“嘀、嘀、嘀……”的警报声,显示灯开始闪烁……此时,即使红外光没有被遮挡,报警电路仍然保持在工作状态,因为启动电路已经把继电器锁上(“记忆”),不按复位开关,即 2电器常开开关不会打开。这样贼人就无法停止报警器“报警”(除非他破坏了电路)。此电路对阻吓贼人较强大的作用,防盗实用较大,制作也不太复杂,操作容易,材料也较容易买到,具有一定的商用价值 (2)设计电路的主要性能指标 A,此电路由6V的直流电源供电。电路也可用 6—12V的直流电源,只需要更换部分元器件即可。 B,电路采用稳定性高的 555集成电路组成。IC1是利用输出脚电平的高低来控制继电器常开开关的开与合。IC2与 IC3构多谐振荡器,负责控制闪光灯和喇叭。 C,该电路耗电低,在没有触动报警的情况下,启动电路部分耗电流仅 20mA左右;警报电路部分根本不耗电。报警时,启动电路电流达数十 mA;报警电路仅为 20...
