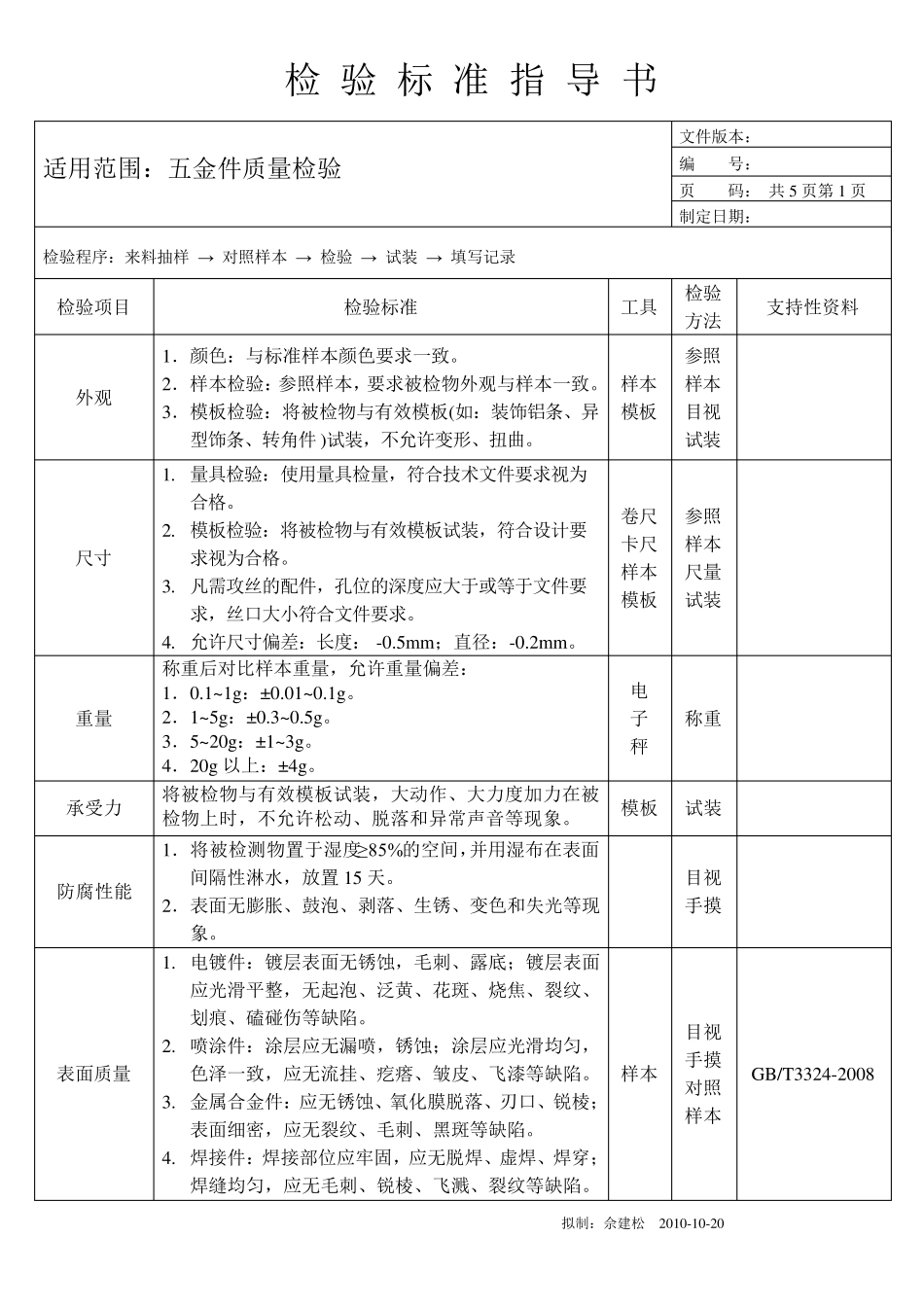

拟制：佘建松 2010-10-20 检 验 标 准 指 导 书 适用范围：五金件质量检验 文件版本： 编 号： 页 码： 共5 页第1 页 制定日期： 检验程序：来料抽样 → 对照样本 → 检验 → 试装 → 填写记录 检验项目 检验标准 工具 检验 方法 支持性资料 外观 1．颜色：与标准样本颜色要求一致。 2．样本检验：参照样本，要求被检物外观与样本一致。 3．模板检验：将被检物与有效模板(如：装饰铝条、异型饰条、转角件)试装，不允许变形、扭曲。 样本 模板 参照 样本 目视 试装 尺寸 1. 量具检验：使用量具检量，符合技术文件要求视为合格。 2. 模板检验：将被检物与有效模板试装，符合设计要求视为合格。 3. 凡需攻丝的配件，孔位的深度应大于或等于文件要求，丝口大小符合文件要求。 4. 允许尺寸偏差：长度：-0.5mm；直径：-0.2mm。 卷尺 卡尺 样本 模板 参照 样本 尺量 试装 重量 称重后对比样本重量，允许重量偏差： 1．0.1~1g：±0.01~0.1g。 2．1~5g：±0.3~0.5g。 3．5~20g：±1~3g。 4．20g 以上：±4g。 电 子 秤 称重 承受力 将被检物与有效模板试装，大动作、大力度加力在被检物上时，不允许松动、脱落和异常声音等现象。 模板 试装 防腐性能 1．将被检测物置于湿度≥85%的空间，并用湿布在表面间隔性淋水，放置 15 天。 2．表面无膨胀、鼓泡、剥落、生锈、变色和失光等现象。 目视 手摸 表面质量 1. 电镀件：镀层表面无锈蚀，毛刺、露底；镀层表面应光滑平整，无起泡、泛黄、花斑、烧焦、裂纹、划痕、磕碰伤等缺陷。 2. 喷涂件：涂层应无漏喷，锈蚀；涂层应光滑均匀，色泽一致，应无流挂、疙瘩、皱皮、飞漆等缺陷。 3. 金属合金件：应无锈蚀、氧化膜脱落、刃口、锐棱；表面细密，应无裂纹、毛刺、黑斑等缺陷。 4. 焊接件：焊接部位应牢固，应无脱焊、虚焊、焊穿；焊缝均匀，应无毛刺、锐棱、飞溅、裂纹等缺陷。 样本 目视 手摸 对照 样本 GB/T3324-2008 拟制：佘建松 2 0 1 0 -1 0 -2 0 检 验 标 准 指 导 书 适用范围：五金件质量检验 文件版本： 编 号： 页 码： 共5 页第2 页 制定日期： 检验程序：来料抽样 → 对照样本 → 检验 → 试装 → 填写记录 检验项目 检验标准 工具 检验 方法 支持性资料 螺杆、螺母、扳手 1 . 试拧检查螺杆与螺母的牙型是否吻合。 2 . 检查开口扳手与螺母、螺杆...
