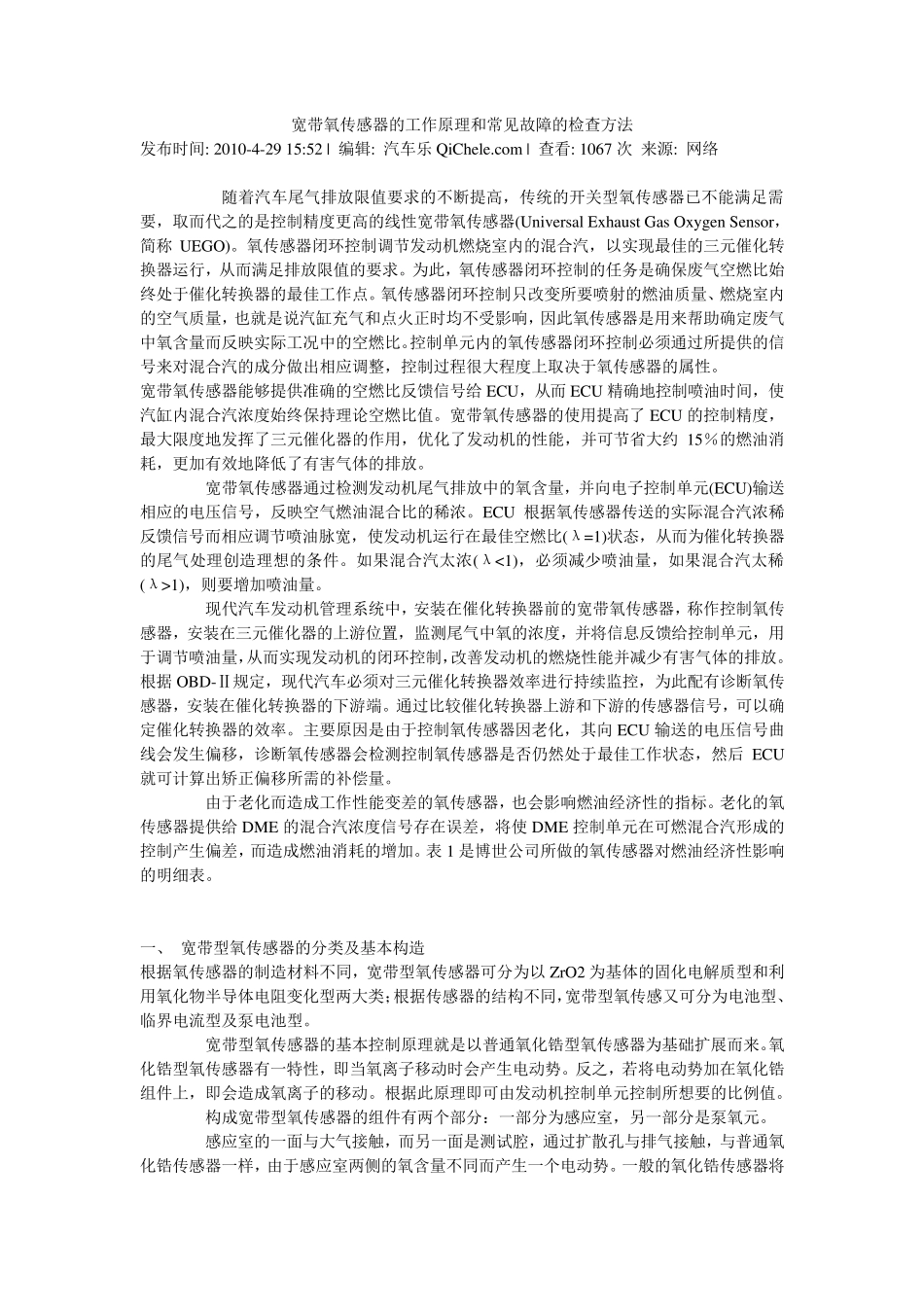

宽带氧传感器的工作原理和常见故障的检查方法_第1页
1/6

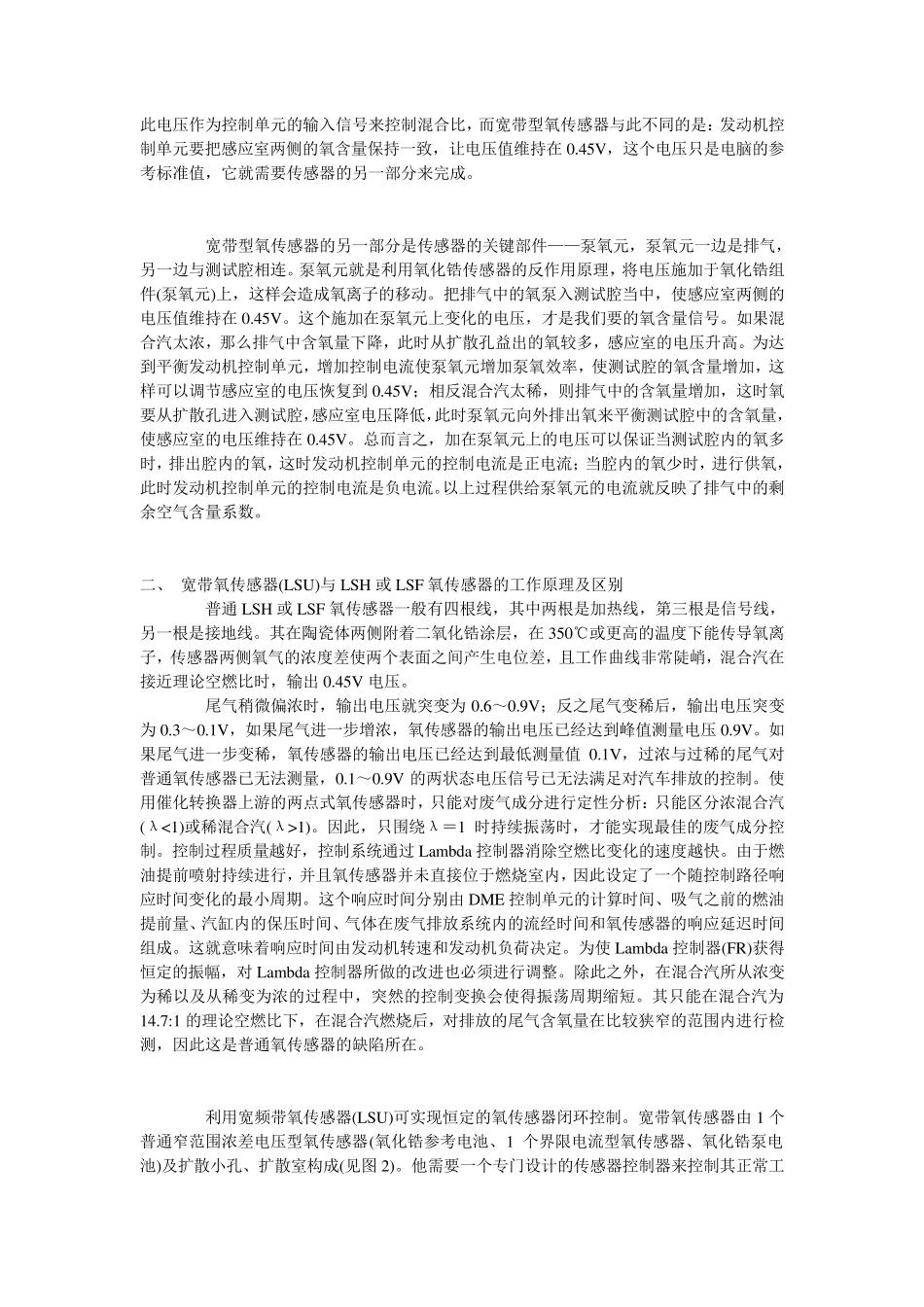

宽带氧传感器的工作原理和常见故障的检查方法_第2页
2/6

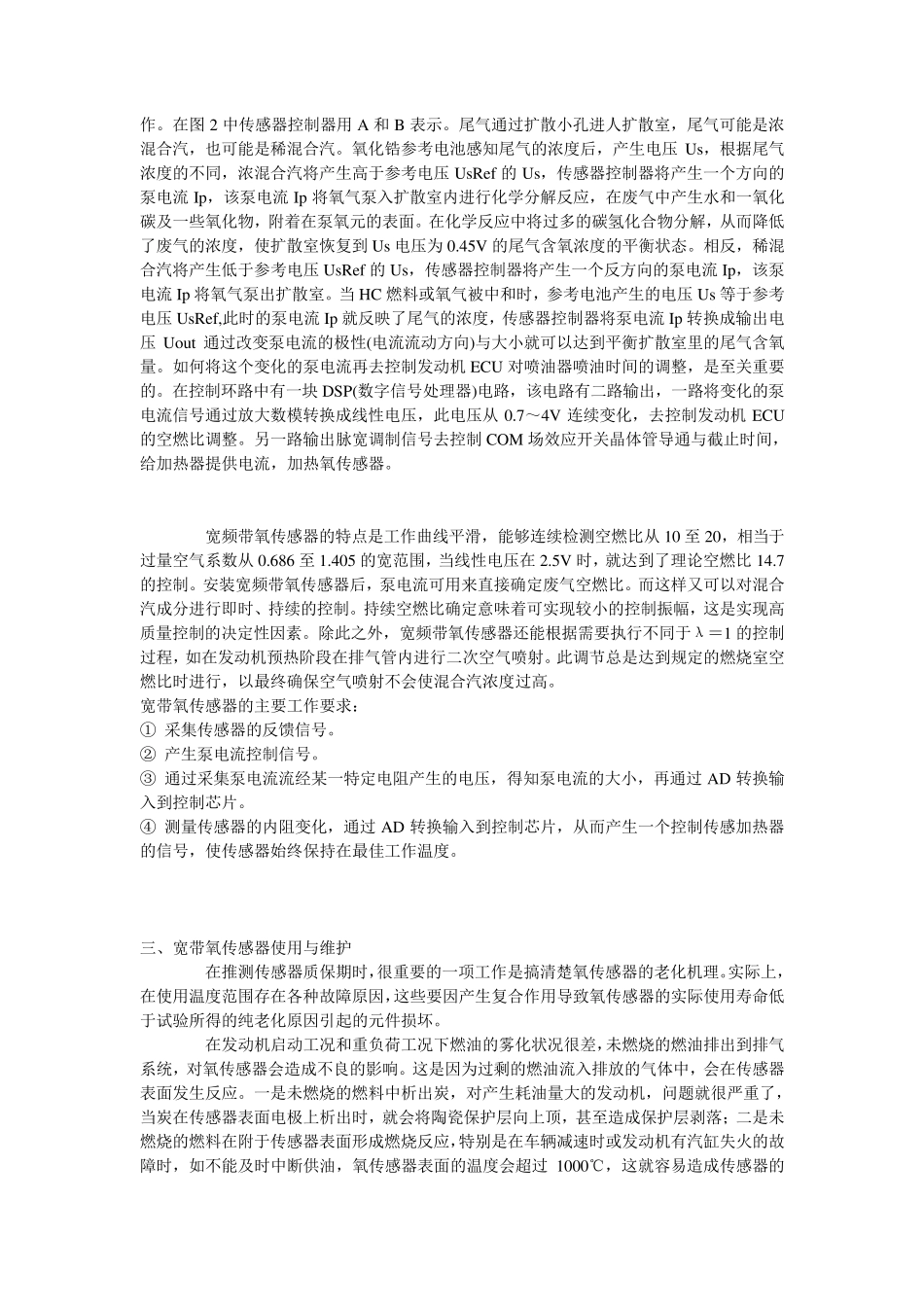

宽带氧传感器的工作原理和常见故障的检查方法_第3页
3/6
宽带氧传感器的工作原理和常见故障的检查方法 发布时间: 2010-4-29 15:52 | 编辑: 汽车乐 QiChele.com | 查看: 1067 次 来源: 网络 随着汽车尾气排放限值要求的不断提高,传统的开关型氧传感器已不能满足需要,取而代之的是控制精度更高的线性宽带氧传感器(Universal Exhaust Gas Oxygen Sensor,简称 UEGO)。氧传感器闭环控制调节发动机燃烧室内的混合汽,以实现最佳的三元催化转换器运行,从而满足排放限值的要求。为此,氧传感器闭环控制的任务是确保废气空燃比始终处于催化转换器的最佳工作点。氧传感器闭环控制只改变所要喷射的燃油质量、燃烧室内的空气质量,也就是说汽缸充气和点火正时均不受影响,因此氧传感器是用来帮助确定废气中氧含量而反映实际工况中的空燃比。控制单元内的氧传感器闭环控制必须通过所提供的信号来对混合汽的成分做出相应调整,控制过程很大程度上取决于氧传感器的属性。 宽带氧传感器能够提供准确的空燃比反馈信号给ECU,从而 ECU 精确地控制喷油时间,使汽缸内混合汽浓度始终保持理论空燃比值。宽带氧传感器的使用提高了ECU 的控制精度,最大限度地发挥了三元催化器的作用,优化了发动机的性能,并可节省大约15%的燃油消耗,更加有效地降低了有害气体的排放。 宽带氧传感器通过检测发动机尾气排放中的氧含量,并向电子控制单元(ECU)输送相应的电压信号,反映空气燃油混合比的稀浓。ECU 根据氧传感器传送的实际混合汽浓稀反馈信号而相应调节喷油脉宽,使发动机运行在最佳空燃比(λ=1)状态,从而为催化转换器的尾气处理创造理想的条件。如果混合汽太浓(λ<1),必须减少喷油量,如果混合汽太稀(λ>1),则要增加喷油量。 现代汽车发动机管理系统中,安装在催化转换器前的宽带氧传感器,称作控制氧传感器,安装在三元催化器的上游位置,监测尾气中氧的浓度,并将信息反馈给控制单元,用于调节喷油量,从而实现发动机的闭环控制,改善发动机的燃烧性能并减少有害气体的排放。根据OBD-Ⅱ规定,现代汽车必须对三元催化转换器效率进行持续监控,为此配有诊断氧传感器,安装在催化转换器的下游端。通过比较催化转换器上游和下游的传感器信号,可以确定催化转换器的效率。主要原因是由于控制氧传感器因老化,其向ECU 输送的电压信号曲线会发生偏移,诊断氧传感器会检测控制氧传感器是否仍然处于最佳工作状态,然后 ECU就可计算出矫正偏移所需的补偿量。 由于老化而造成工作性能变差的氧传感器,...
