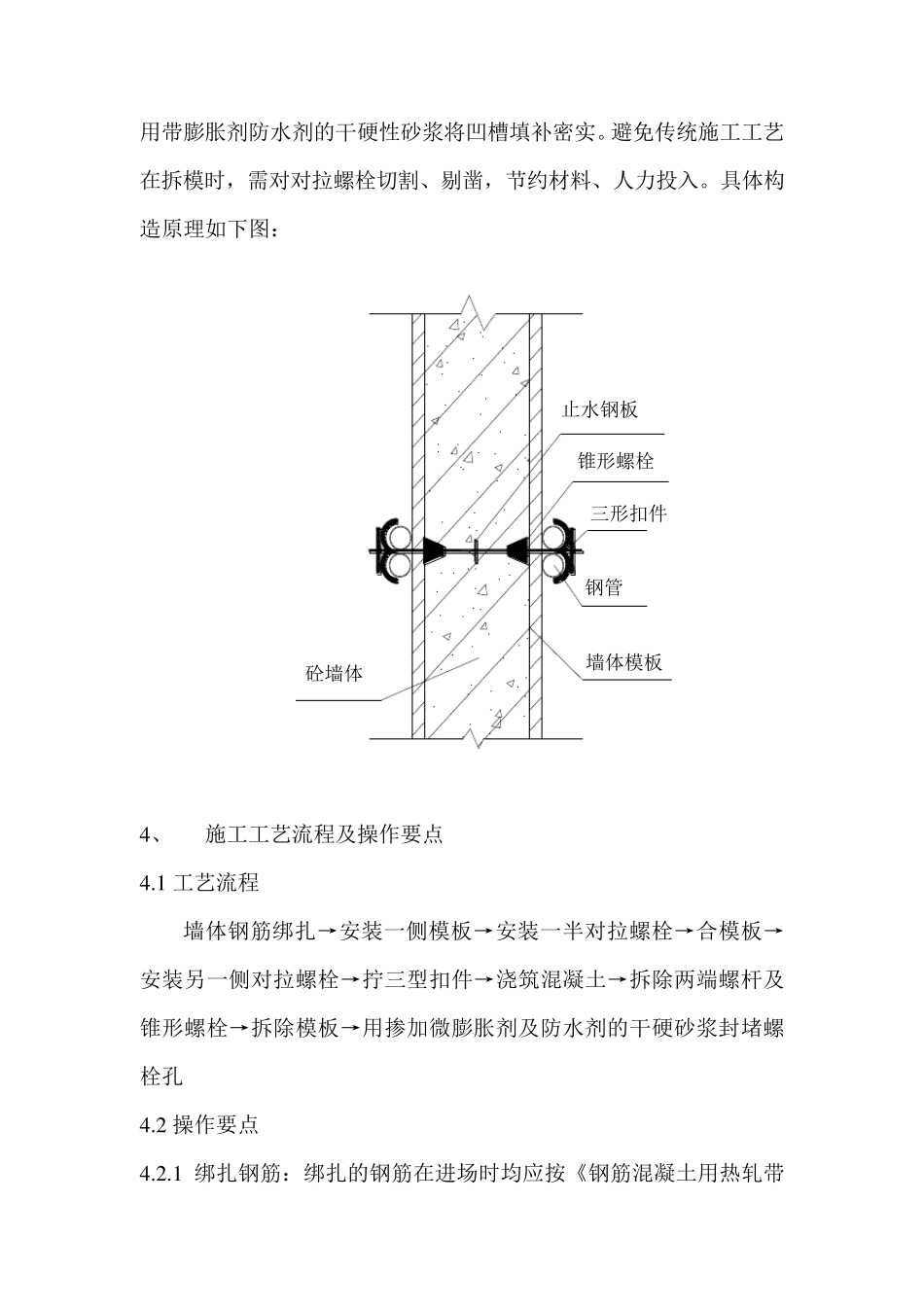

地下室外墙防水可拆式对拉螺栓施工工法 前言 全现浇钢筋混凝土结构有防水要求的模板支设所采用的对拉螺栓按传统的做法需在拆模后进行剔凿、切断处理，即费工、废料又容易给外墙防水带来隐患，影响防水效果。 1 、 工法特点 本工法采用的可拆式对拉螺栓为三节，中部一节留在墙体内，内带止水环，两端螺杆分别通过锥形螺栓与中部一节连接，在拆模后两端螺杆及锥形螺栓可以拆除循环利用，具有拆装方便，节约材料，减少工序，缩短工期的特点。 1 .1 使用功能： 采用此种对拉螺栓可节约资源，有效防止螺杆与对拉螺栓缝隙中产生的渗漏，保证混凝土的防水效果。 1 .2 施工方法 此种对拉螺栓操作简单，在拆除模板时只需要将两端螺杆从锥形螺栓处拧开，免除传统做法切割剔凿。减少工序，节约材料、人力消耗，增快工期。 2 、 适用范围 可拆式对拉螺栓适用于有防水要求的混凝土墙体模板。 3 、 工艺原理 利用锥形螺栓之间的间距确定内外模板的间距。拆除模板时，将螺杆从锥形螺栓处拆开，模板即可拆除，锥形螺栓及外侧两个螺杆可重复利用，在卸下锥形螺栓与螺杆后，在混凝土墙体上形成凹槽，用带膨胀剂防水剂的干硬性砂浆将凹槽填补密实。避免传统施工工艺在拆模时，需对对拉螺栓切割、剔凿，节约材料、人力投入。具体构造原理如下图： 墙体模板锥形螺栓止水钢板钢管三形扣件砼墙体 4 、 施工工艺流程及操作要点 4 .1 工艺流程 墙体钢筋绑扎→安装一侧模板→安装一半对拉螺栓→合模板→安装另一侧对拉螺栓→拧三型扣件→浇筑混凝土→拆除两端螺杆及锥形螺栓→拆除模板→用掺加微膨胀剂及防水剂的干硬砂浆封堵螺栓孔 4 .2 操作要点 4 .2 .1 绑扎钢筋：绑扎的钢筋在进场时均应按《钢筋混凝土用热轧带肋钢筋》的规定抽取试件做力学性能检验，其质量必须符合有关标准的规定。各连接点的抗震构造钢筋及锚固长度，均应按设计和规范要求进行绑扎，在墙筋外侧应绑上塑料卡，保证保护层厚度。 4 .2 .2 安装一侧模板及一节对拉螺栓： 安装模板前应将模板表面清理干净，刷好隔离剂，涂刷均匀，不得漏刷，把预先拼装好的一面模板按位置就位，然后安装拉杆或斜撑，安装一节对拉螺栓，用铅丝将锥形螺栓绑扎在钢筋骨架上，穿墙螺栓规格与间距应符合模板设计要求。 4 .2 .3 合模板安装另一侧对拉螺栓： 清扫墙内杂物，再安装另一侧模板。调整斜撑使模板垂直后，安装最后一节对拉螺栓。模板安装完毕后，检查一遍扣件、螺栓是否...
