导轨尺寸(公差)和重量

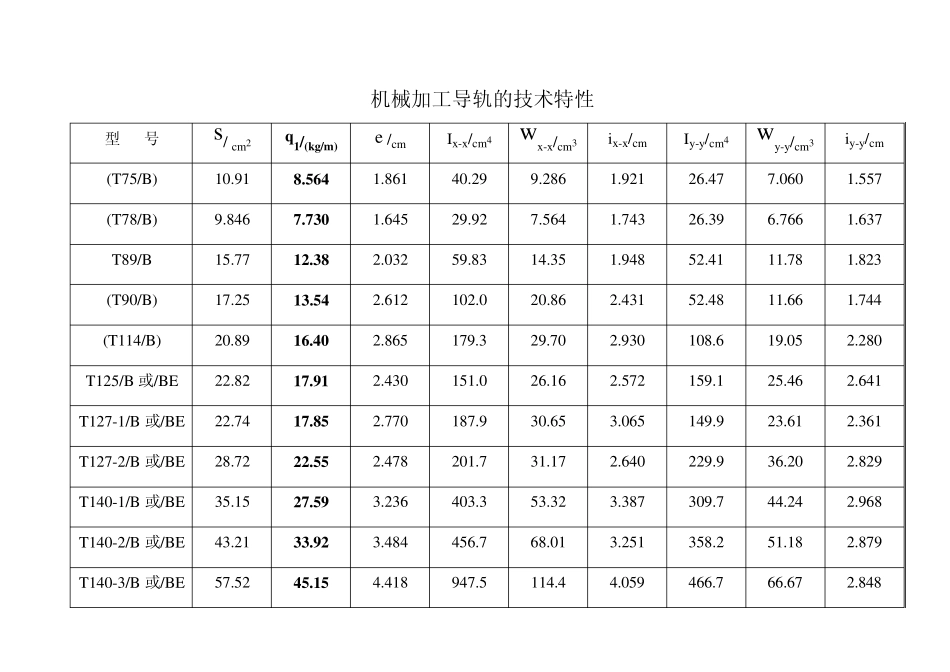

knh1cb1g fhm2b3b1u23g2gdd1m1u1rs导轨视图 导轨可为冷拔型，也可为机械加工型。其制造工艺用下列符号表示：/A 为冷拔型，/B 表示机械加工，/BE 表示高质量机械加工。所使用的原材料钢的抗拉强度应至少为370N/mm2 且不大于520N/ mm2。 宜使用Q235 作为原材料钢，机械加工导轨的原材料钢的抗拉强度宜不小于410N/mm2。 导轨的长度以毫米表示：公差为±2mm。批量供应的产品，长度宜为5000mm。 机械加工导轨的技术特性 型 号 s/ cm2 q1/(kg/m) e /cm Ix-x/cm4 wx-x/cm3 ix-x/cm Iy-y/cm4 wy-y/cm3 iy-y/cm (T75/B) 10.91 8.564 1.861 40.29 9.286 1.921 26.47 7.060 1.557 (T78/B) 9.846 7.730 1.645 29.92 7.564 1.743 26.39 6.766 1.637 T89/B 15.77 12.38 2.032 59.83 14.35 1.948 52.41 11.78 1.823 (T90/B) 17.25 13.54 2.612 102.0 20.86 2.431 52.48 11.66 1.744 (T114/B) 20.89 16.40 2.865 179.3 29.70 2.930 108.6 19.05 2.280 T125/B 或/BE 22.82 17.91 2.430 151.0 26.16 2.572 159.1 25.46 2.641 T127-1/B 或/BE 22.74 17.85 2.770 187.9 30.65 3.065 149.9 23.61 2.361 T127-2/B 或/BE 28.72 22.55 2.478 201.7 31.17 2.640 229.9 36.20 2.829 T140-1/B 或/BE 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968 T140-2/B 或/BE 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879 T140-3/B 或/BE 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848 导轨尺寸和公差 单位为毫米 型号和公差 b1 h1 k n c f g rs m1 m2 u1 u2 d d1 b3 l2g l3g l h (T75/B) 75 62 10 30 8 9 7 3 3.00 2.97 3.50 3.00 13 26 42 105 25 138 61 (T78/B) 78 56 10 26 7 8.5 6 2.5 3.00 2.97 3.5 3.00 13 26 42 105 25 138 55 T89/B 89 62 16 34 10 11.1 7.9 3 6.40 6.37 7.14 6.35 13 26 57.2 114.3 38.1 156 61 (T90/B) 90 75 16 42 10 10 8 4 6.40 6.37 7.14 6.35 13 26 57.2 114.3 38.1 156 74 (T114/B) 114 89 16 38 9.5 11 8 4 6.40 6.37 7.14 6.35 17 33 70 114.3 38.1 156 88 T125/B 或 /BE 125 82 16 42 10 12 8 4 6.40 6.37 7.14 6.35 17...
